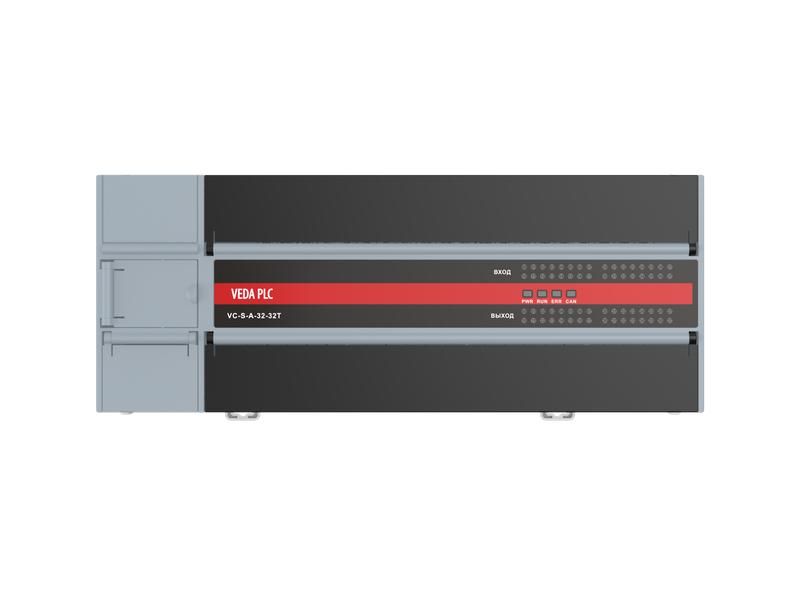

Контроллер программируемый логический VC-SM-A-32-32T 220В AC 32 вх. сигналов вых. транз. сигнала 2 порта связи 1 порт CANOpen Ethernet поддержка функции контроля движения RoHS VEDA CBV30010

Контроллер программируемый логический VC-SM-A-32-32T от бренда VEDA - компактное устройство для автоматизации технологических процессов с точным управлением движением. Подходит для задач, где требуется одновременная обработка 32 дискретных сигналов на входе и управление 32 транзисторными выходами через Ethernet и CANopen.

Назначение и область применения

Контроллер программируемый логический VC-SM-A-32-32T предназначен для управления сложными автоматизированными системами, требующими высокой скорости реакции и координированного движения. Его основная задача - обрабатывать сигналы с датчиков, выполнять логические операции и управлять исполнительными механизмами. Особенно эффективен там, где нужна синхронизация нескольких осей: например, в робототехнике, конвейерах, упаковочных машинах, станках с ЧПУ.

Технические характеристики

• Питание: 220 В переменного тока (AC)
• Входы: 32 канала, дискретные (сухие контакты или NPN/PNP)
• Выходы: 32 канала, транзисторные (NPN, максимальный ток до 0,5 А на канал)
• Порты связи: два общих порта (для расширения или подключения HMI/других контроллеров)
• CANopen: один порт - для подключения серводвигателей, энкодеров, I/O-модулей
• Ethernet: один порт - для программирования, удалённого доступа, протоколов Modbus TCP/IP
• Функция контроля движения: встроенная поддержка позиционирования и импульсного управления (до 4 осей)
• Соответствие: RoHS - без свинца и других опасных веществ

Совместимость и монтаж

Контроллер программируемый логический VC-SM-A-32-32T совместим со стандартными модулями ввода-вывода, поддерживающими CANopen и Modbus TCP. Для монтажа используется DIN-рейка 35 мм. Кабели входов и выходов следует экранировать при работе в условиях сильных ЭМП. Разъёмы Ethernet и CANopen - RJ45 и D-sub 9-pin соответственно; рекомендуется использовать промышленные разъёмы с фиксацией. Напряжение питания должно быть стабильно в пределах +-10% от 220 В.

Безопасность и стандарты

Контроллер соответствует требованиям RoHS, что гарантирует безопасную переработку и отсутствие токсичных материалов. Устройство не имеет встроенной защиты от перегрузки по питанию - необходимо применять внешние автоматы и предохранители. Работает в температурном диапазоне, указанном в документации производителя - при установке избегайте мест с прямым нагревом или конденсацией влаги.

Преимущества

• Интегрированная функция контроля движения исключает необходимость в отдельном сервоконтроллере
• Два порта связи позволяют строить сети с несколькими устройствами без дополнительных коммуникаторов
• Ethernet + CANopen в одном корпусе - удобно для гибридных систем
• Высокая плотность I/O: 64 точки в компактной форме - экономия места в шкафу
• Транзисторные выходы обеспечивают быстрое переключение - идеальны для шаговых двигателей и соленоидов

Ограничения применения

• Не подходит для управления нагрузками выше 0,5 А - для мощных реле или двигателей нужны внешние силовые модули
• Отсутствует аналоговый ввод - для работы с датчиками давления, температуры потребуется дополнительный модуль
• Поддерживает только NPN-выходы; PNP-выходы требуют внешнего преобразователя
• Не предназначена для взрывоопасных зон - отсутствует взрывозащита
• Работает только при наличии внешнего источника 220 В AC - автономная работа невозможна

Примеры использования

• Автоматическая линия упаковки: синхронизация перемещения ленты, закупорки и этикетирования
• Станок с ЧПУ: управление трёхкоординатной головкой через CANopen и Ethernet
• Конвейер с сортировкой: считывание меток с датчиков и активация пневматических клапанов
• Робот-манипулятор: позиционирование с использованием встроенных алгоритмов движения

Практические советы

• Перед первым запуском проверьте полярность входов - неверное подключение может повредить входные цепи
• Для надёжной связи по CANopen используйте терминирующие резисторы 120 Ом на крайних узлах сети
• Электромагнитные помехи снижаются, если кабель Ethernet прокладывается отдельно от силовых проводов
• При проектировании системы учтите, что все 32 выхода работают на общем потенциале - нельзя смешивать разные уровни напряжений
• Обновляйте прошивку контроллера программируемый логический VC-SM-A-32-32T через Ethernet - новые версии улучшают стабильность движения
