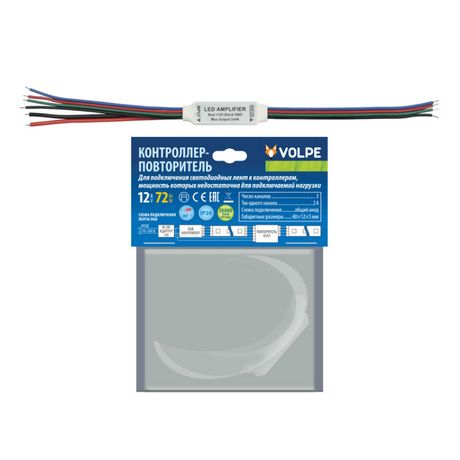

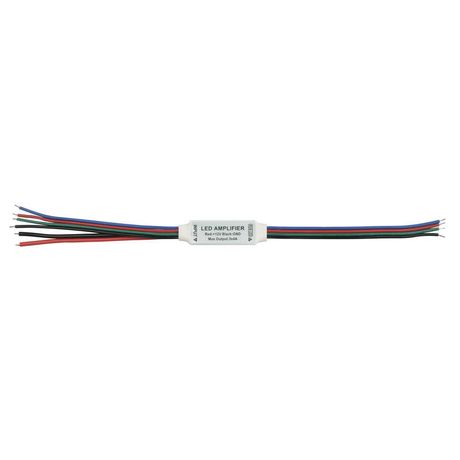

ULC-Q502 RGB Контроллер-повторитель для светодиодных лент 12В, 72Вт. | UL-00002274 Volpe Uniel

Контроллер-повторитель Volpe UL-00002274 предназначен для усиления сигнала управления RGB-лентой на длинных участках, обеспечивая равномерную цветопередачу и яркость даже при максимальной нагрузке до 72 Вт. Подходит для установки рядом с источником питания или за пределами зоны действия основного контроллера.

Назначение и область применения

Контроллер-повторитель Volpe UL-00002274 не управляет светом напрямую - он лишь передаёт сигнал от главного контроллера дальше по цепочке. Это необходимо, когда длина RGB-ленты превышает возможности одного управляющего устройства, либо когда лента разделяется на несколько секций. Без повторителя на удалённых участках возможны потускнение цвета, мерцание или полная потеря управления.

Используется там, где требуется точный контроль над большими площадями освещения: интерьеры помещений, фасады зданий, выставочные стенды, торговые точки, декоративная подсветка в кафе и офисах.

Технические характеристики

• Максимальная мощность: 72 Вт (при напряжении 12 В - ток до 6 А на каждый канал R, G, B)
• Рабочее напряжение: 12 В постоянного тока
• Тип сигнала: PWM-сигнал от внешнего контроллера
• Выходы: три канала (R, G, B) с разъёмами для подключения LED-ленты
• Поддерживает ленты с плотностью до 60 LEDs/m при условии суммарной мощности ≤72 Вт

Совместимость и монтаж

Volpe UL-00002274 совместим со всеми стандартными RGB-контроллерами, которые используют 12 В и выходной сигнал через провода (не через беспроводные протоколы). Устройство не требует собственного источника питания - питается от того же блока, что и лента.

Установка:

• Подключите входные провода (IN R/G/B/+) от основного контроллера
• Подключите выходные провода (OUT R/G/B/+) к дальней части RGB-ленты
• Общий провод (GND) от блока питания должен быть подведён как к основному контроллеру, так и к этому повторителю
• Не перепутайте полярность - неверное подключение повредит устройство

Рекомендуется монтировать в закрытом корпусе или защищённом месте, особенно при высоких температурах окружающей среды.

Преимущества

• Устраняет потерю яркости и цветовой точности на дальних участках ленты
• Не требует дополнительного блока питания - работает от существующего
• Простая установка без программирования или настроек
• Стабильная работа при полной нагрузке - рассчитан на 72 Вт без перегрева

Ограничения применения

• Не поддерживает адресные ленты (WS2812B, APA102 и аналоги) - только обычные параллельные RGB
• Не является самостоятельным контроллером - всегда нужен основной управляющий модуль
• Не имеет защиты от перегрузки по току - при превышении 72 Вт возможен выход из строя
• Не предназначено для работы во влажной среде - не имеет IP-защиты

Примеры использования

• RGB-лента длиной 15 метров (48 Вт) с двумя участками - один под потолком, второй на стене; повторитель установлен между ними
• Фасад здания с лентой по периметру - основной контроллер внутри помещения, повторитель - на улице возле блока питания
• Кухонный гарнитур с подсветкой в два уровня - верхний и нижний ряды подключены последовательно через повторитель

Практические советы

• Перед установкой проверьте суммарную мощность всех подключаемых лент - она не должна превышать 72 Вт
• Используйте провода сечением не менее 0.75 мм2 для выходов - тонкий провод вызывает падение напряжения
• Если лента слишком длинная, лучше использовать несколько повторителей - один на каждые 5–7 метров при нагрузке выше 40 Вт
• Не располагайте устройство рядом с нагревательными элементами - оптимальная рабочая температура до +40C
• Volpe UL-00002274 - решение для расширения системы, а не её замена. Он дополняет, а не заменяет ваш основной контроллер.
