Концевая изолированная заглушка КИЗ-2, 3,0 мм (1,5-4,0 ) | 08-0702 REXANT MEET

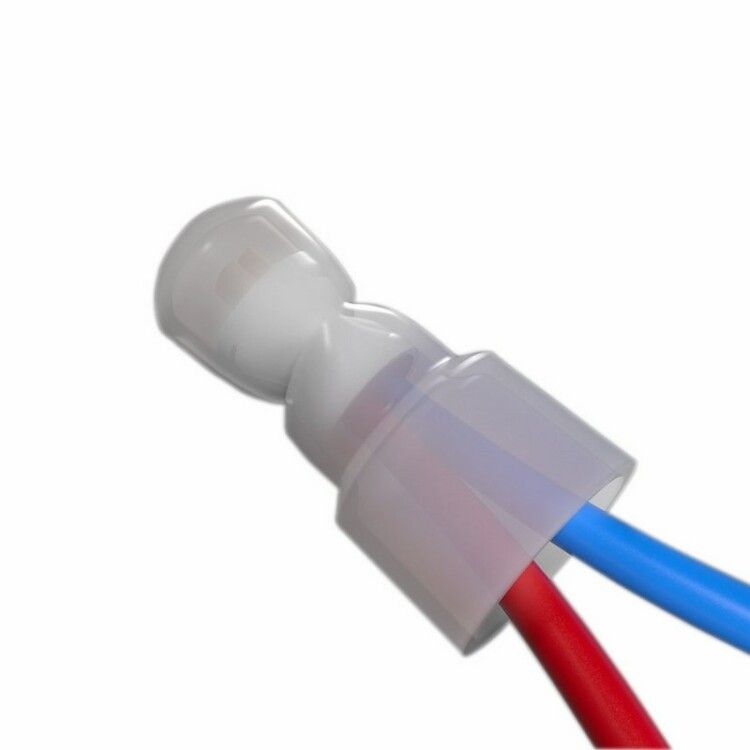

Заглушка концевая изолированная КИЗ-2, 3,0 мм (1,5–4,0 кв мм) от REXANT — это одноразовое изолирующее устройство для защиты и герметизации обжатого пучка проводов. Применяется там, где требуется надёжное электрическое соединение без доступа к токоведущим частям. Артикулы etm08-0702 и 08-0702 соответствуют стандартному исполнению для сечений 1,5–4 мм².

Назначение и область применения

Заглушка концевая изолированная КИЗ-2 используется для изоляции и механической фиксации оконцованных многожильных проводов после обжима. Предназначена для завершения кабельных сборок, где необходимо исключить случайный контакт оголённых жил с металлическими элементами, корпусами оборудования или друг с другом. Подходит для установки в распределительных щитах, на пультах управления, в машинах и автоматических линиях.

Технические характеристики

• Тип изделия: концевая изолированная заглушка
• Количество контактов: 1
• Сечение жил (суммарное): 1,5–4 мм²
• Диаметр проводника: до 3 мм
• Материал корпуса: нейлон 6.6 (безгалогенный)
• Материал контактной части: латунь с лужением
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: –40 °C … +105 °C
• Цвет корпуса: белый
• Внутренний диаметр латунной трубки: 3 мм
• Обжим: одноразовый, не подлежит восстановлению

Совместимость и монтаж

Заглушка КИЗ-2 надевается на подготовленный пучок зачищенных проводов до упора. Обжим выполняется специальными клещами: HT-301 H, HT-301 N или HT-301 W. Убедитесь, что суммарное сечение всех жил попадает в допустимый диапазон 1,5–4 мм². Диаметр каждого провода не должен превышать 3 мм — иначе возможен неплотный обжим или повреждение внутренней трубки. После обжима проверьте визуально: жилы должны полностью заполнить латунную трубку, а корпус — плотно прилегать к изоляции проводов.

Безопасность и стандарты

Корпус выполнен из нейлона 6.6 без галогенов — материал не выделяет токсичных веществ при перегреве. Луженая латунная трубка обеспечивает хорошую проводимость и устойчивость к окислению. Номинальное напряжение 600 В соответствует требованиям для промышленного электрооборудования. Температурный диапазон –40…+105 °C позволяет использовать заглушку в условиях сурового климата и нагрева от работающих компонентов.

Преимущества

• Полупрозрачный корпус даёт визуальный контроль качества обжима — видно, насколько глубоко вошли жилы в латунную трубку.
• Быстрая установка без сварки, пайки или дополнительных креплений.
• Гарантированная изоляция: исключает риск замыкания между проводами или с заземлёнными деталями.
• Уменьшение влияния человеческого фактора: правильный обжим легко проверить визуально.
• Стандартный размер 3 мм — совместим с большинством промышленных пресс-клещей.

Ограничения применения

• Не применяется для одиночных проводов — предназначен только для пучков из нескольких жил.
• Нельзя использовать при сечении менее 1,5 мм² или более 4 мм² — возможен слабый контакт или разрыв.
• Не подлежит демонтажу и повторному использованию — после обжима изделие нельзя разобрать без повреждения.
• Не рассчитана на постоянное погружение в жидкости — IP-класс не указан, поэтому не следует применять в сырых средах без дополнительной защиты.

Примеры использования

• Финишная изоляция групп проводов в шкафах ЧПУ и станков с числовым программным управлением.
• Закрытие свободных выводов в пультах управления промышленных роботов.
• Защита концов кабелей в системах автоматизации на пищевых производствах (благодаря безгалогенному корпусу).
• Изолирование неиспользуемых входов в распределительных коробках.

Практические советы

• Перед обжимом удалите всю изоляцию с жил — оставшиеся фрагменты могут помешать плотному контакту внутри трубки.
• Выбирайте пресс-клещи, которые точно подходят под размер 3 мм — некорректный инструмент деформирует заглушку.
• Проверяйте соответствие сечения: если жил много, но каждая тонкая — просуммируйте площади, чтобы не превысить 4 мм².
• Храните заглушки в сухом месте — даже нейлон может терять прочность при длительном воздействии влаги и УФ.
• Артикулы etm08-0702 и 08-0702 — один и тот же продукт. Разница лишь в формате номера поставщика.
