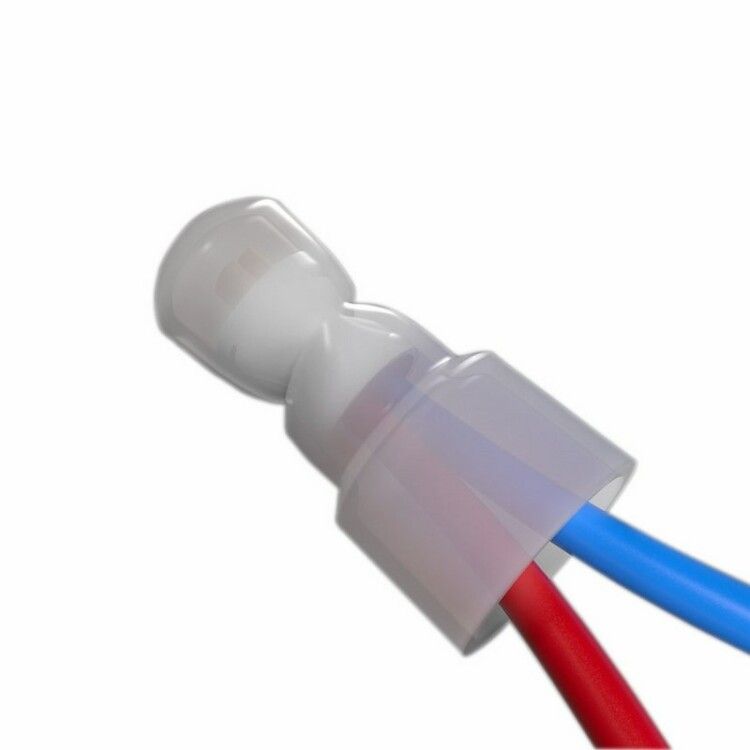

Концевая изолированная заглушка КИЗ-6, 4,8 мм (3,0-8,0 ) | 08-0704 REXANT MEET

Концевая изолированная заглушка КИЗ-6, диаметр 4,8 мм, сечение 3,0–8,0 мм2 от REXANT - это одноразовое устройство для изоляции и герметизации оконцованных пучков проводов. Применяется там, где требуется надёжное, безопасное и быстрое завершение группы жил без необходимости использования клемм или разъёмов.

Назначение и область применения

Концевая изолированная заглушка КИЗ-6 используется для изоляции и механической фиксации пучка зачищенных проводов после их обжима. Предназначена исключительно для однократного применения - после обжима её нельзя демонтировать и использовать повторно. Подходит для завершения групп проводов в распределительных коробках, щитах, на оборудовании, где есть риск случайного контакта оголённых жил. Часто применяется в автоматизации, сборке станков, конвейерах, системах управления и ремонте электрооборудования.

Технические характеристики

• Диаметр внутренней латунной трубки: 4,8 мм
• Суммарное сечение подходящих проводов: 3–8 мм2
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: от –40 C до +105 C
• Материал корпуса: нейлон 6.6 (безгалогенный, прозрачный)
• Материал токоведущего элемента: латунь с лужением
• Цвет корпуса: белый
• Количество контактов: один (для пучка)
• Тип изделия: концевая изолированная заглушка

Совместимость и монтаж

Заглушка КИЗ-6 надевается на заранее зачищенные и скрученные жилы до упора. После этого она обжимается специальными клещами - не допускается использование обычных плоскогубцев или кусачек. Совместима с пресс-клещами моделей HT-301 H, HT-301 N, HT-301 W. Обжим должен быть равномерным, чтобы латунная трубка плотно сжалась вокруг всех проводов. Прозрачный корпус позволяет визуально проверить, что все жилы полностью вошли внутрь и правильно обжаты.

Безопасность и стандарты

Концевая изолированная заглушка КИЗ-6 соответствует требованиям безопасности для работы при напряжении до 600 В. Материал корпуса - нейлон 6.6 без галогенов - снижает выделение токсичных веществ при перегреве. Лужёная латунная трубка обеспечивает хорошую проводимость и устойчивость к окислению. Устройство не создаёт открытых токоведущих частей после установки, исключая риск поражения током или замыкания.

Преимущества

• Прозрачная оболочка даёт контроль качества обжима - видно, заполнены ли все жилы внутри трубки.
• Лужёная латунная вставка гарантирует долговечное и низкосопротивленное соединение.
• Удобный монтаж: не требует пайки, сварки или сложных инструментов.
• Защита от внешних воздействий: корпус предотвращает случайный контакт с металлическими поверхностями, влагой или пылью.
• Стабильная работа в широком диапазоне температур - подходит для холодных цехов и нагретых зон оборудования.

Ограничения применения

• Не предназначен для одиночных проводов - только для пучков суммарным сечением 3–8 мм2.
• Нельзя использовать повторно - после обжима изделие деформируется и теряет герметичность.
• Не рассчитана на высокие импульсные нагрузки или переменный ток выше 600 В.
• Не следует применять в условиях постоянного механического трения или вибраций без дополнительной защиты.
• Подходит только для медных проводов - не рекомендована для алюминиевых или многожильных проводов с покрытием из других материалов.

Примеры использования

• Завершение группы проводов в силовой части электронного шкафа перед выводом на клеммы.
• Изолирование свободных жил в распределительной коробке после отключения участка цепи.
• Финальная изоляция выходных проводов от датчиков или исполнительных механизмов на конвейере.
• Обработка пучка проводов в мобильном оборудовании, где важна компактность и надёжность.

Практические советы

• Перед установкой обязательно зачистите жилы на нужную длину - не менее 8 мм, чтобы они полностью вошли в латунную трубку.
• Скрутите провода плотно, но без перегиба - это повысит качество обжима и снизит риск повреждения жил.
• Выбирайте правильные пресс-клещи: HT-301 H/N/W совместимы с КИЗ-6. Неправильный инструмент может не обеспечить герметичность.
• Проверьте после обжима: если провода торчат из корпуса или корпус треснул - замените заглушку.
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может снизить прочность нейлона.
• Артикулы etm08-0704 и 08-0704 - это одна и та же модель. Убедитесь, что заказываете именно КИЗ-6 с диаметром 4,8 мм и сечением 3–8 мм2, а не другие варианты серии.
