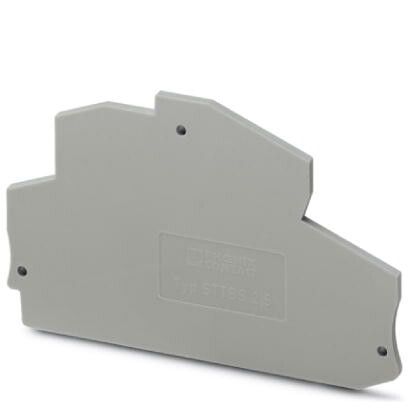

Концевая крышка D-STTBS 2,5 | 3038503 Phoenix Contact

Концевая крышка D-STTBS 2,5 от Phoenix Contact предназначена для защиты и герметизации окончаний проводов в клеммниках серии D-STTBS 2,5, обеспечивая надёжную изоляцию и предотвращая попадание пыли и влаги на токоведущие части.

Назначение и область применения

Концевая крышка D-STTBS 2,5 используется для закрывания свободных концов клеммных соединений в модульных клеммниках. Применяется там, где важно исключить случайный контакт с оголёнными проводниками - например, в распределительных щитах, автоматизированных линиях, промышленном оборудовании. Подходит для систем с номинальным напряжением до 400 В и током до 24 А.

Технические характеристики

• Совместима с клеммниками серии D-STTBS 2,5
• Материал корпуса: полиамид PA6.6 (самозагасающий, устойчив к УФ-излучению)
• Цвет: серый (RAL 7035)
• Рабочая температура: от –40 C до +100 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Концевая крышка D-STTBS 2,5 устанавливается только на клеммы серии D-STTBS 2,5. Монтаж простой: крышку плотно вставляют в открытый конец клеммного блока до характерного щелчка. Нельзя использовать с другими сериями клемм - даже близкими по внешнему виду, так как форма защёлок и габариты отличаются.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60664-1. Обеспечивает базовую электроизоляцию и механическую фиксацию, снижает риск возникновения КЗ при случайном контакте с торцом клеммной группы.

Преимущества

• Удобная установка без инструментов - просто вставляется и фиксируется
• Высокая термостойкость материала позволяет применять в условиях перегрева
• Не деформируется при многократном демонтаже
• Чёткая цветовая идентификация - серый цвет легко различим на фоне других элементов

Ограничения применения

• Не предназначена для работы во влажных средах или на улице - степень защиты IP20 не обеспечивает защиту от влаги
• Не подходит для клемм с другим шагом или формой контактов - совместима только с D-STTBS 2,5
• Не рекомендуется использовать в качестве основной изоляции при высоких импульсных нагрузках - применяется только как дополнительная защита

Примеры использования

• Закрытие неиспользуемых выходов в клеммных колодках на станках ЧПУ
• Герметизация конца кабеля в шкафах управления насосными станциями
• Защита свободных клемм в цепях сигнализации и управления на конвейерах

Практические советы

• Перед установкой проверьте, что все провода правильно затянуты - крышка не компенсирует плохой контакт
• При замене клеммника убедитесь, что новая модель точно соответствует D-STTBS 2,5 - иначе крышка не зафиксируется
• Храните запасные крышки D-STTBS 2,5 в одном месте - они маленькие и часто теряются
• Артикул 3038503 - используйте его при заказе запчастей, чтобы избежать путаницы с аналогичными изделиями других производителей
