Коробка повышенной прочности 2х10мод, глубина 50 мм | 080128 Legrand

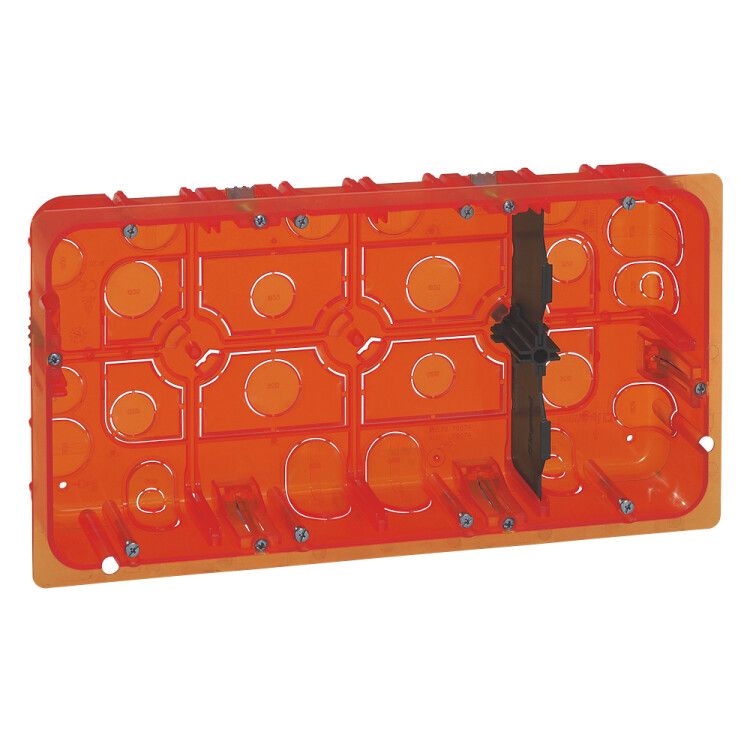

Коробка повышенной прочности 2х10 модулей, глубина 50 мм от Legrand (арт. 080128) предназначена для надёжного размещения и подключения электрооборудования в условиях повышенных механических нагрузок. Эта установочная коробка из прочного пластика без галогенов обеспечивает безопасную организацию проводки в промышленных и коммерческих объектах.

Назначение и область применения

Коробка повышенной прочности 2х10 модулей, глубина 50 мм используется для монтажа и соединения устройств автоматизации, реле, контакторов, трансформаторов и других компонентов управления. Подходит для установки на стену внутри помещений — например, в щитовых, на производстве, в системах конвейеров, насосных станциях и HVAC. Благодаря высокой механической устойчивости, её применяют там, где возможны удары, вибрации или плотная компактовка оборудования.

Технические характеристики

• Количество модулей: 20 (2 строки по 10 модулей)
• Глубина корпуса: 48 мм (указана производителем; заявленная 50 мм — допуск на внешние выступы)
• Количество вводов: 22 — позволяют подвести кабели с разных сторон
• Диаметр подключаемых жил: до 25 мм — подходят для мощных силовых кабелей
• Материал: пластик без галогенов — снижает выделение токсичных веществ при нагреве
• Степень защиты: IP20 — защищает от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Цвет: оранжевый — повышает видимость в сложных условиях, соответствует стандартам безопасности
• Форма: прямоугольная — оптимальна для рядовой установки в шкафах

Совместимость и монтаж

Коробка повышенной прочности 2х10 модулей, глубина 50 мм совместима с любыми стандартными модульными устройствами шириной 17,5 мм (по норме DIN EN 60715). Монтаж осуществляется через винты или распорки — фиксация происходит на поверхности стены или внутренней перегородке шкафа. Корпус имеет сплошную конструкцию — без зазоров между элементами, что исключает деформацию при затяжке креплений. Крышка не предусмотрена — доступ к контактам осуществляется через открытые боковые и верхние вводы.

Безопасность и стандарты

Изделие изготовлено из материала без галогенов, что соответствует требованиям экологической безопасности при возгорании. Соответствует европейским стандартам на установочные коробки (DIN EN 61386). Напряжение и ток не регламентированы — коробка является лишь корпусом, поэтому её применение должно согласовываться с классом защиты установленных в ней устройств.

Преимущества

• Высокая механическая прочность — выдерживает давление и удары при плотном размещении оборудования
• Увеличенное количество вводов (22) — позволяет легко организовать многочисленные подключения без лишних переходников
• Оптимальная глубина 48 мм — достаточна для размещения большинства модульных аппаратов с клеммами
• Оранжевый цвет — удобен для быстрой визуальной идентификации в комплексных системах
• Отсутствие галогенов — безопаснее при аварийных ситуациях и соответствует современным нормам пожарной безопасности

Ограничения применения

• Степень защиты IP20 — нельзя использовать во влажных помещениях, на улице или в местах с риском попадания жидкостей
• Нет крышки — требует дополнительной защиты (например, экрана или кожуха) при наличии открытых проводов
• Подходит только для монтажа на плоской поверхности — не рекомендуется для установки на наклонных или вибрирующих поверхностях без дополнительной фиксации
• Не предназначен для установки внутри металлических шкафов с высокими температурными режимами (>60°C) без принудительного охлаждения

Примеры использования

• Размещение реле времени и терморегуляторов на промышленном конвейере
• Объединение сигналов датчиков уровня и давления в насосной станции
• Центральный пункт подключения УЗО и автоматических выключателей в административном здании
• Локальная распределительная коробка для системы освещения в цеху с высокой запылённостью (при условии внешнего закрытия)

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля не превышал 25 мм — иначе он не войдёт в вводы
• Используйте хомуты или кабельные каналы для фиксации проводов — так предотвращается перегрузка на вводы
• При установке в шкафу оставьте минимум 50 мм свободного пространства перед коробкой — для обслуживания и замены устройств
• Не используйте эту коробку вместо распределительного щита — она не рассчитана на коммутационные операции и не имеет встроенной защиты
• Артикул 080128 — часть серии Batibox от Legrand; другие модели этой серии имеют аналогичный дизайн и совместимую систему крепления
