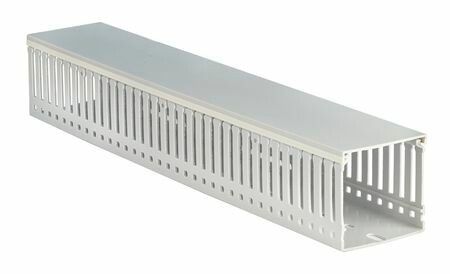

Короб перфорированный RLHF6 40x40, без галогенов, светло-серый - 01134RLHF ДКС

Короб перфорированный RLHF6 40x40 от DKC (ДКС), артикул 01134rlhf, предназначен для внутренней прокладки кабелей в электрических шкафах - обеспечивает организованную маршрутизацию, естественную вентиляцию и повышенную пожарную безопасность благодаря составу без галогенов.

Назначение и область применения

Короб перфорированный RLHF6 40x40 используется для упорядоченной прокладки силовых и слаботочных кабелей внутри шкафов управления, автоматизации и распределения электроэнергии. Подходит для установки на DIN-рейках или крепления к стенкам шкафа. Применяется там, где важны безопасность и долговечность: в промышленных объектах, системах HVAC, медицинском оборудовании, общественных зонах с большим количеством людей - например, в метро, школах, больницах.

Технические характеристики

• Размеры: 40 мм (ширина) × 40 мм (высота)
• Материал: композиция огнестойкого МДБГ PC/ABS - без брома, фтора и хлора
• Цвет: светло-серый
• Степень защиты корпуса: не имеет IP-классификации - предназначен для внутреннего использования в закрытых шкафах
• Устойчивость к горению: самозатухающий материал, не поддерживает пламя
• Выделение газов: при нагреве не выделяет токсичных и коррозийных паров

Совместимость и монтаж

Короб перфорированный RLHF6 40x40 совместим со всеми элементами серии Quadro от DKC. Крепится с помощью стандартных кронштейнов, болтов или адаптеров для DIN-реек. Перфорированная поверхность позволяет легко фиксировать кабели zip-стяжками или кабельными клипсами. Для сборки системы рекомендуется использовать соответствующие крышки и углы из той же серии - они обеспечивают герметичность и эстетичность внешнего вида.

Безопасность и стандарты

Материал короба соответствует требованиям RoHS и IEC 60754-1/2 по отсутствию галогенов. Обеспечивает снижение риска образования ядовитых газов при возгорании - соответствует нормам безопасности для помещений с людьми. Не содержит веществ, запрещённых в ЕС и РФ для применений в жилых и общественных зонах.

Преимущества

• Естественная циркуляция воздуха через перфорацию предотвращает перегрев кабелей
• Отсутствие галогенов снижает риск коррозии оборудования и повреждения электроники при пожаре
• Огнестойкий материал замедляет развитие возгорания
• Лёгкая установка и совместимость с другими элементами серии Quadro ускоряют монтаж
• Светло-серый цвет хорошо сочетается с большинством металлических шкафов и не требует окраски

Ограничения применения

Не предназначена для наружного использования - не имеет степени защиты IP. Не следует применять в условиях постоянного контакта с водой, маслом, агрессивными химикатами или механическими нагрузками выше допустимых для пластиковых конструкций. Короб не рассчитан на самостоятельное несущее функционирование - все кабели должны быть дополнительно зафиксированы.

Примеры использования

• Прокладка сигнальных кабелей в пульте управления станком ЧПУ
• Организация слаботочных линий (Ethernet, RS-485) в щитах АСУ ТП
• Фиксация кабелей питания и управления в распределительном шкафу торгового центра
• Интеграция в шкафы аварийного освещения в метрополитене

Практические советы

• При проектировании учтите, что внутреннее сечение 40×40 мм подходит для до 10–12 одножильных кабелей сечением до 2,5 мм2 - избыток заполнения снижает эффективность охлаждения
• Для длинных трасс используйте короба с крышками - даже перфорированные модели лучше работают при частичном закрывании, чтобы исключить попадание пыли
• При комбинировании с другими элементами серии Quadro проверяйте соответствие артикулов - особенно при заказе крышек и переходников
• Не применяйте короб перфорированный RLHF6 40x40 в качестве основы для крепления тяжёлых устройств - он служит только для организации кабелей
