Кабель канал перфорированный 40х40 "ИМПАКТ" серия М | CKM50-040-040-1-K03 IEK

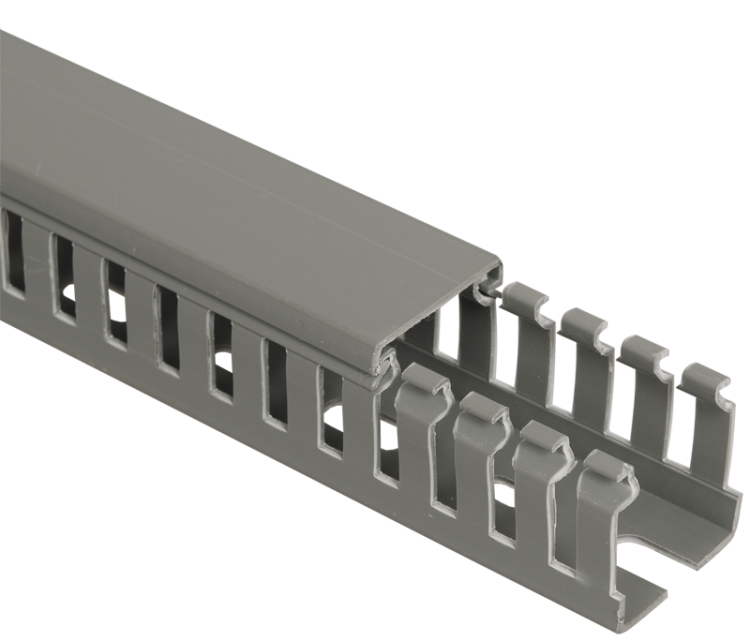

Кабель-канал перфорированный 40х40 серия М (7х11) 2000 мм от IEK - это жесткий, самозатухающий профиль из ПВХ с крышкой, предназначенный для упорядоченной прокладки кабелей внутри электрощитов. Артикул ckm50-040-040-1-k03 относится к серии IMPACT и обеспечивает надежную фиксацию за счет перфорированного основания.

Назначение и область применения

Кабель-канал перфорированный 40х40 серия М (7х11) 2000 мм используется исключительно для внутренней организации кабельной проводки в электрораспределительных шкафах. Он позволяет аккуратно закрепить силовые, управляющие и сигнальные кабели, предотвращая их запутывание и механическое повреждение. Применяется в промышленном оборудовании, автоматизированных системах управления, щитах питания и распределительных устройствах.

Технические характеристики

• Размеры: 40×40 мм, длина 2000 мм
• Материал: самозатухающий ПВХ (не поддерживает горение)
• Цвет: серый
• Полезное сечение: 1374 мм2 - достаточное для прокладки нескольких групп кабелей
• Шаг перфорации: 6 мм, ширина слота: 4 мм - обеспечивают точное крепление хомутиков и зажимов
• Диапазон рабочих температур: от -15 до +60 C - подходит для большинства помещений, кроме холодных складов и открытых площадок
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008
• Крышка: съемная, плотно фиксируется на замках
• Тип крепления: перфорация на нижней стенке - позволяет использовать саморезы, дюбеля или крепежные элементы через отверстия
• Гибкость: да - можно легко гнуть в плоскости для обхода препятствий внутри шкафа

Совместимость и монтаж

Кабель-канал перфорированный 40х40 серия М (7х11) 2000 мм совместим со всеми типами крепежа, подходящего под шаг перфорации 6 мм: пластиковые хомуты, металлические зажимы, винтовые кронштейны. Для монтажа используйте саморезы 2–3 мм в диаметре. Учитывайте, что толщина материала позволяет сверлить отверстия даже после установки канала. Гибкость позволяет формировать плавные изгибы радиусом не менее 150 мм без деформации. Крышка фиксируется без инструментов - просто нажимается до щелчка.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения огня в случае возгорания внутри шкафа. Соответствует техническим условиям ТУ 2291-001-1436938-2008. Серия IMPACT разработана с учетом требований к пожарной безопасности электрооборудования. Не содержит галогенов, не выделяет токсичных веществ при нагреве до +60 C.

Преимущества

• Высокая прочность ПВХ при сохранении легкого веса - удобно транспортировать и монтировать
• Перфорация с оптимальным шагом - позволяет точно регулировать расположение кабелей и креплений
• Съемная крышка - обеспечивает быстрый доступ к кабелям для обслуживания
• Гибкость - упрощает адаптацию к нестандартному пространству внутри шкафа
• Совместимость с рекомендованным ассортиментом IEK - все комплектующие (углы, тройники, заглушки) имеют одинаковый цвет и размер

Ограничения применения

• Не предназначен для наружной установки - материал не рассчитан на УФ-излучение и осадки
• Не применяется в условиях постоянного контакта с маслом, растворителями или агрессивными жидкостями
• Работает только в помещениях с температурой выше -15 C - при более низких температурах ПВХ становится хрупким
• Не следует использовать как несущую конструкцию - он не рассчитан на нагрузку, превышающую массу кабелей

Примеры использования

• Прокладка кабелей от частотных преобразователей к двигателям в промышленных станках
• Организация сигнальных цепей в АСУ ТП
• Заведение сетевых кабелей и датчиков в шкафы управления насосными станциями
• Сборка распределительных щитов в пищевой и фармацевтической промышленности

Практические советы

• При использовании в шкафах с высокой плотностью кабелей - проверьте, чтобы суммарный диаметр всех проводов не превышал 70% от полезного сечения (1374 мм2)
• Для длинных участков (более 1 м) рекомендуется крепить канал каждые 300–400 мм - это предотвратит прогиб
• Используйте заглушки и углы из той же серии IMPACT - они идеально сочетаются по форме и цвету
• При необходимости резки - примените ножовку по металлу или ножницы по пластику; кромки не требуют зачистки
• Артикул ckm50-040-040-1-k03 - это базовая единица. Комплектуется крышкой, поэтому не требуется докупать её отдельно
