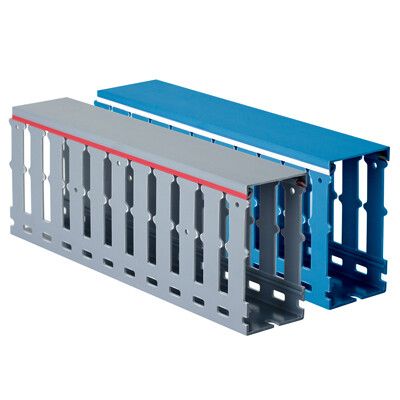

Короб перфорированный серый RL12 25x30 - 00127RL ДКС

Короб перфорированный серый RL12 25x30 от DKC (ДКС) - это компактный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Артикул 00127rl сочетает прочность ПВХ, перфорированную конструкцию и самозатухание, что делает его подходящим решением для автоматизации и распределительных устройств.

Назначение и область применения

Короб перфорированный серый RL12 25x30 используется для фиксации и защиты кабелей и проводов внутри электрических шкафов, щитов автоматизации и распределительных устройств. Подходит для систем управления, промышленного освещения, конвейеров и станков. Перфорация позволяет легко крепить короб к стенкам шкафа, а наличие крышки обеспечивает доступ к кабелям без демонтажа всей системы.

Технические характеристики

• Габариты: 25×30 мм (ширина × высота), длина - 2 метра
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Цвет: серый
• Тип крепления: перфорация
• Шаг перфорации: 20 мм
• Ширина зуба: 12 мм
• Ширина выреза: 8 мм
• Полезное сечение: 578 мм2 - достаточное для прокладки нескольких кабелей малого и среднего сечения
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да, съемная

Совместимость и монтаж

Короб перфорированный серый RL12 25x30 совместим со всеми типами кабелей, используемых в слаботочных и силовых цепях. Крепление осуществляется через перфорацию с помощью саморезов, болтов или хомутов - отверстия расположены с шагом 20 мм, что соответствует стандартным интервалам крепежа в шкафах. Установка возможна на вертикальные и горизонтальные поверхности. Для удобства сборки крышка открывается без инструментов. Короб можно резать ножницами по металлу или пилой - длина 2 м позволяет настраивать размер под нужды проекта.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, который не поддерживает горение (класс ПВ-0). Соответствует требованиям безопасности для внутренней установки в электрооборудование. Материал не выделяет токсичных веществ при нагреве, что важно для замкнутых пространств шкафов. Температурный диапазон –40…+60 C гарантирует работу в условиях холодных цехов и жарких помещений.

Преимущества

• Высокая вентиляция благодаря равномерной перфорации - снижает риск перегрева кабелей
• Удобство обслуживания: крышка снимается без инструментов, позволяя быстро проверить или заменить провода
• Стойкость к механическим нагрузкам даже при низких температурах
• Не требует окраски или антикоррозийной обработки - материал устойчив к влаге и химическим воздействиям
• Подходит для массового использования - рекомендован производителем для стандартных решений

Ограничения применения

• Не предназначена для открытой прокладки вне шкафов - не имеет защиты от внешних механических ударов и UV-излучения
• Не подходит для прокладки кабелей с большим наружным диаметром - полезное сечение 578 мм2 ограничивает количество одновременно укладываемых проводов
• Не рассчитана на постоянное погружение в жидкости или повышенную запыленность без дополнительной герметизации
• Не следует использовать в качестве несущего элемента для тяжелых кабельных трасс - вес кабелей должен быть распределён по другим опорам

Примеры использования

• Фиксация сигнальных кабелей в пультах управления станков
• Упорядочивание проводов питания и датчиков в распределительном щите АСУ ТП
• Прокладка Ethernet и RS-485 в шкафах автоматики на пищевых производствах
• Сборка кабельных маршрутов в холодильных камерах - благодаря работе при –40 C

Практические советы

• При проектировании учтите, что перфорация с шагом 20 мм требует точного совпадения с местами крепления - лучше заранее наметить точки сверления
• Для большого количества кабелей используйте несколько параллельных коробов вместо одного перегруженного
• При резке короба длиной 2 м - используйте острые ножницы по металлу, чтобы избежать деформации краёв
• Закрывайте крышку после монтажа - она предотвращает попадание пыли и случайные контакты
• Артикул 00127rl и модель RL12 25x30 часто используются в связке с другими элементами серии Quadro - для единообразия системы выбирайте комплектующие того же бренда DKC
