Короб перфорированный RL12 100x80 синий QUADRO - 01173RL ДКС

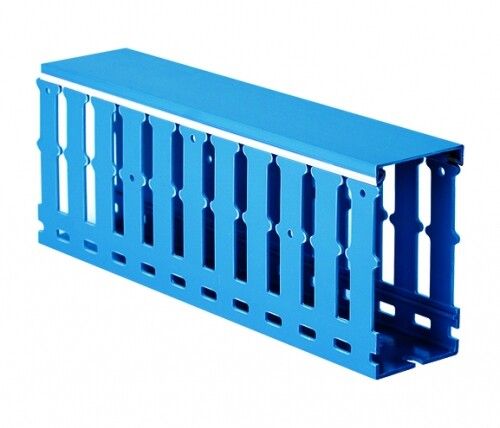

Короб перфорированный RL12 100x80 синий от DKC (ДКС), артикул 01173rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов автоматизации и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный RL12 100x80 синий используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих кабелей в условиях промышленной автоматизации. Применяется на станках, конвейерах, системах сбора данных и других объектах, где важны теплоотвод, доступ к проводам и компактность.

Технические характеристики

• Габариты: 100 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 2,3 мм
• Перфорация: шаг 20 мм, ширина выреза 8 мм, ширина зубца 12 мм
• Полезное сечение: 7198 мм2
• Цвет: синий
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да, съемная

Совместимость и монтаж

Короб перфорированный RL12 100x80 синий крепится через перфорацию с помощью болтов, саморезов или хомутов. Отверстия расположены равномерно с шагом 20 мм - это позволяет легко фиксировать короб к металлическому основанию шкафа или кронштейну. Крышка плотно закрывается и фиксируется без дополнительных креплений. Для удобства монтажа рекомендуется использовать кабельные зажимы, соответствующие диаметру прокладываемых жил. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Материал ПВХ соответствует требованиям пожарной безопасности: самозатухающий, не распространяет пламя (класс ПВ-0). Короб не содержит галогенов, что снижает токсичность продуктов горения. Соответствует нормам для внутреннего использования в электроустановках напряжением до 1000 В. Температурный диапазон –40…+60 C подтверждает работоспособность в суровых климатических условиях.

Преимущества

• Высокая теплопередача благодаря перфорации - предотвращает перегрев кабелей
• Удобство обслуживания: крышка открывается без инструментов, позволяя быстро проверить или заменить провода
• Стойкость к механическим нагрузкам и перепадам температур
• Электроизоляционные свойства ПВХ исключают риск пробоя
• Синий цвет обеспечивает визуальное отличие от других элементов шкафа, упрощает идентификацию

Ограничения применения

• Не предназначен для наружного монтажа - не имеет IP-защиты от воды и пыли
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может деформироваться
• Запрещено использование при температурах ниже –40 C и выше +60 C - теряются прочностные характеристики
• Не подходит для прокладки высоковольтных кабелей свыше 1000 В без дополнительной изоляции

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация сигналов датчиков на конвейерных линиях
• Распределение проводов в щитах АСУ ТП
• Прокладка сетевых и аналоговых кабелей в распределительных пунктах

Практические советы

• При проектировании учтите, что полезное сечение 7198 мм2 - это максимальная площадь для свободного прохода кабелей; не заполняйте короб более чем на 50–60%, чтобы обеспечить охлаждение
• Используйте перфорацию для крепления не только самого короба, но и кабельных каналов, переходников или клеммных колодок
• При необходимости удлинения соединяйте несколько коробов RL12 100x80 синий методом “внахлёст” - совмещайте перфорацию и фиксируйте болтами
• Для работы в холодном помещении перед установкой выдержите короб при комнатной температуре 1–2 часа - это предотвратит хрупкость при монтаже
• Артикул 01173rl совместим с другими изделиями серии Quadro от DKC - можно комбинировать с крышками, уголками и крепежами этой же линейки
