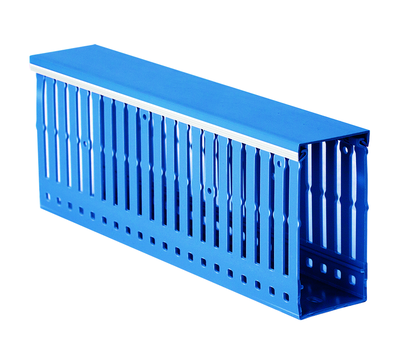

Короб перфорированный RL6 40х60 син. (дл.2м) ДКС 01284RL

Короб перфорированный синий RL6 40x60 от DKC (ДКС), артикул 01284rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов автоматизации и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный синий RL6 40x60 используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и распределительных устройств. Подходит для прокладки силовых, сигнальных и управляющих кабелей в условиях промышленной автоматизации, на конвейерах, станках и в системах АСУ ТП. Благодаря перфорации и самозатухающему ПВХ, короб особенно эффективен там, где важны теплоотвод и пожарная безопасность.

Технические характеристики

• Размеры: 40 мм (ширина) × 60 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Тип крепления: перфорация по всей поверхности
• Шаг перфорации: 10 мм
• Ширина выреза (отверстия): 4 мм
• Ширина зуба (оставшийся участок между отверстиями): 6 мм
• Полезное сечение: 2019 мм2
• Цвет: синий
• Рабочая температура: от –40 C до +60 C
• Наличие крышки: да, съемная

Совместимость и монтаж

Короб перфорированный синий RL6 40x60 совместим со всеми элементами серии Quadro от DKC. Крепление осуществляется через перфорацию с помощью болтов, саморезов или хомутов - отверстия расположены с шагом 10 мм, что позволяет точно позиционировать короб даже в плотном щите. Крышка легко фиксируется и открывается без инструментов, позволяя проводить обслуживание без демонтажа всего короба. Для сборки рекомендуется использовать крепеж с диаметром штока не более 5 мм, чтобы не повредить стенки профиля.

Безопасность и стандарты

Материал ПВХ соответствует классу горючести ПВ-0 - не поддерживает горение и самостоятельно затухает после удаления источника пламени. Это делает короб перфорированный синий RL6 40x60 подходящим для установки в помещениях с повышенными требованиями к пожарной безопасности. Температурный диапазон –40…+60 C подтверждает соответствие требованиям к работе в суровых климатических зонах.

Преимущества

• Высокая теплопередача благодаря перфорации - снижает риск перегрева кабелей
• Самозатухающий ПВХ исключает распространение огня
• Устойчивость к механическим нагрузкам при низких температурах
• Съемная крышка упрощает доступ к кабелям при модификации или ремонте
• Стандартный шаг перфорации (10 мм) совместим с большинством крепежных решений
• Синий цвет обеспечивает визуальное отличие от других элементов щита

Ограничения применения

• Не предназначен для наружной установки - не имеет герметичного исполнения
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может деформироваться
• Запрещено использование при температурах выше +60 C - возможна потеря жесткости
• Не подходит для прокладки кабелей с внешним диаметром больше 15–18 мм - из-за ограниченного полезного сечения

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация сигналов датчиков на конвейерных линиях
• Прокладка кабелей питания и связи в распределительных щитах холодильных камер
• Изоляция и группировка проводов в щитах автоматики на объектах с низкими температурами (логистические центры, морозильные камеры)

Практические советы

• При монтаже используйте крепеж с пластиковыми или резиновыми прокладками - это предотвращает повреждение перфорации и снижает вибрации
• Не перегружайте короб - максимальная заполненность должна составлять не более 60–70% от полезного сечения (2019 мм2), чтобы обеспечить воздушный поток
• При необходимости удлинения короба можно резать его по длине ножовкой по металлу - края остаются ровными, не требуют дополнительной обработки
• Для удобства маршрутизации кабелей комбинируйте этот короб с другими элементами серии Quadro - углы, переходники, заглушки
• Проверьте посадочные места перед установкой - перфорация рассчитана на крепеж до M4; большие болты могут вызвать растрескивание
