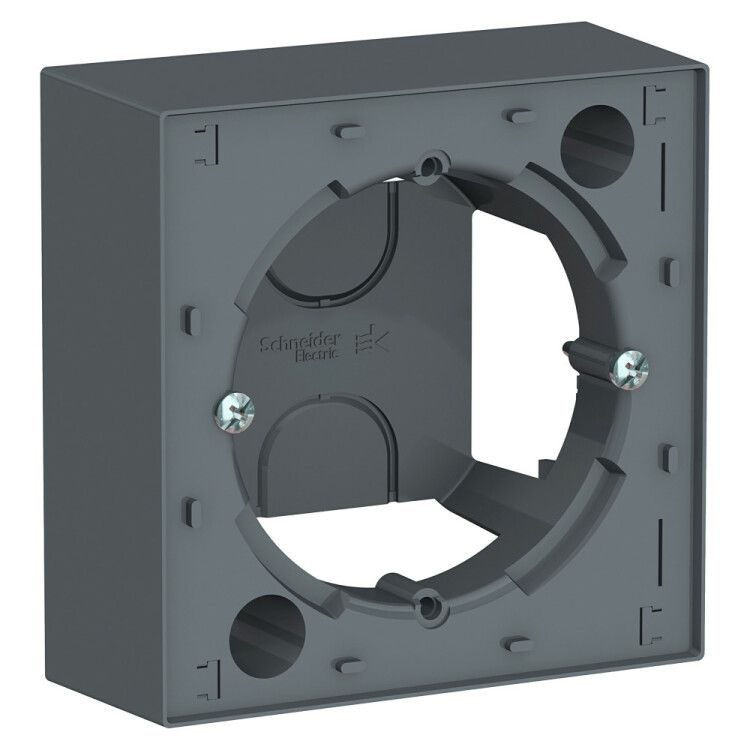

Коробка ATLASDESIGN для наружного монтажа грифель - ATN000700 APC

Коробка для наружного монтажа грифель от Systeme Electric (артикул atn000700) - это прочный пластиковый корпус, предназначенный для установки устройств скрытого монтажа на внешнюю поверхность стены. Серия AtlasDesign обеспечивает надёжную защиту и возможность модульной сборки, что делает её удобным решением для распределительных систем в условиях повышенной нагрузки.

Назначение и область применения

Коробка для наружного монтажа грифель используется для монтажа электрооборудования, рассчитанного на скрытую установку - например, выключателей, розеток, модулей автоматики - прямо на стену. Подходит для помещений с высокой проходимостью, наружных зон, промышленных объектов и жилых домов, где требуется эстетичное решение без штробления стен. Коробка позволяет преобразовать устройства внутреннего монтажа в элементы открытой проводки, сохраняя их функциональность и дизайн.

Технические характеристики

• Тип изделия: коробка для наружного монтажа
• Размеры: 84×84×35 мм - компактная форма для ограниченного пространства
• Материал: ABS-пластик - ударопрочный, не содержит галогенов
• Цвет: серый (грифель), матовая отделка - снижает блики и маскирует следы эксплуатации
• Степень защиты IP20 - защита от доступа пальцами и твёрдыми предметами более 12 мм; не защищена от воды и пыли
• Количество мест: одно - для установки одного модуля
• Комплектация: основание корпуса (лицевая крышка и крепёж не входят)
• Устойчивость: материал устойчив к царапинам и длительному воздействию УФ-излучения

Совместимость и монтаж

Коробка для наружного монтажа грифель совместима с модулями стандарта Schneider Electric серии AtlasDesign. Для монтажа используются саморезы (не входят в комплект) через отверстия на задней стенке. Крепление выполняется вертикально - фиксируется на плоской поверхности. Особенность: благодаря специальным соединителям (входят в комплект), несколько коробок можно последовательно соединять друг с другом, формируя многофункциональные блоки - например, группу выключателей или розеток без дополнительных распределительных коробок.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового и коммерческого оборудования. Материал ABS не содержит галогенов, что исключает выделение токсичных веществ при перегреве. Степень защиты IP20 соответствует ГОСТ 14254 - допускает использование во внутрипомещении, но не рекомендует применение в сырых, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Удобство замены: легко демонтировать и обслуживать установленные модули
• Эстетика: матовый серый цвет гармонирует с современной интерьерной и промышленной графикой
• Модульность: возможность создания связок из нескольких коробок без сложных решений
• Долговечность: ABS-пластик не теряет форму под нагрузкой и не выгорает на солнце
• Совместимость с продуктами Systeme Electric: идеально сочетается с лицевыми рамками и механизмами серии AtlasDesign

Ограничения применения

• Не предназначен для наружного использования - IP20 не защищает от влаги, осадков и пыли
• Требуется дополнительная защита при использовании в помещениях с высокой влажностью (ванна, баня, подвал)
• Не поддерживает монтаж крупногабаритных устройств - максимальный размер модуля ограничен габаритами 84×84 мм
• Лицевая панель и крепёж не входят в комплект - необходимо докупать отдельно

Примеры использования

• Установка выключателя света на стену в офисе вместо скрытой проводки
• Создание группы розеток в мастерской с помощью трёх соединённых коробок
• Монтаж кнопок управления на станках в цеху, где невозможно делать штробы
• Обновление старой проводки в квартире без вскрытия стен

Практические советы

• Перед монтажом проверьте, чтобы глубина модуля (например, выключателя) не превышала 35 мм - иначе он не поместится в корпус
• Для соединения нескольких коробок используйте оригинальные соединители от Systeme Electric - сторонние аналоги могут нарушить герметичность контактов
• Выбирайте лицевые рамки с тем же цветовым исполнением (грифель) для единого дизайна
• При закладке проводов оставляйте запас длины - до 15 см - для удобства дальнейшего ремонта
• Не применяйте коробку вблизи нагревательных приборов - температура выше +50C может деформировать пластик
