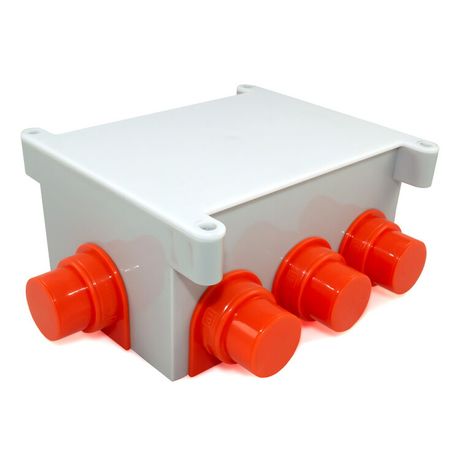

Коробка распределительная для заливки бетоном безгалогенная (HF) 118х76х60 (68 шт/кор) IP44 | 80-0890 Промрукав Строитель

Коробка распределительная для заливки бетоном безгалогенная (HF) 118х76х60 от ПРОМРУКАВ - надёжный элемент для скрытой электропроводки в монолитных конструкциях. Артикул 80-0890 изготовлен из полипропилена без галогенов, что обеспечивает безопасность при возгорании и совместимость с требованиями современных норм.

Назначение и область применения

Коробка распределительная для заливки бетоном используется для размещения соединений проводов внутри бетонных стен, перегородок и фундаментов. Подходит для строительства жилых, коммерческих и промышленных объектов с монолитной конструкцией. Устанавливается на этапе заливки бетона - после этого её невозможно демонтировать, поэтому важно правильно выбрать место и ориентацию.

Технические характеристики

• Габариты: 118×76×60 мм - компактный размер для плотного расположения в бетоне;
• Глубина: 60 мм - позволяет разместить стандартные ответвительные коробки и клеммы;
• Материал: полипропилен - устойчив к влаге, химическим воздействиям и механическим нагрузкам;
• Степень защиты: IP44 - защита от твердых частиц больше 1 мм и брызг воды с любого направления;
• Температурный диапазон: от –5 до +90 C - работает в условиях зимней кладки и нагрева от оборудования;
• Количество входов: 8 - возможность подключения нескольких кабелей через патрубки;
• Диаметр патрубков: 16–20 мм - подходят для кабелей сечением до 10 мм2;
• Крышка: непрозрачная, защелкивается - герметично закрывается, но не требует инструментов для доступа;
• Цвет: серый - соответствует цветовой стандартизации для скрытых установок;
• Форма: прямоугольная - удобна для выравнивания в опалубке;
• Произведено по: ТУ 27.33.13-001-52715257-2017 - внутренний стандарт производства.

Совместимость и монтаж

Коробка распределительная для заливки бетоном устанавливается до заливки бетона. Её фиксируют в опалубке с помощью связывающих элементов или временного крепления. Все восемь патрубков позволяют заводить кабели из разных сторон - это снижает риск перегрузки одного участка стены. После заливки бетона коробка становится частью конструкции; крышка остаётся доступной для обслуживания после отделочных работ. Для монтажа не нужны специальные инструменты - достаточно уровня и шнура для точного положения.

Безопасность и стандарты

Коробка изготовлена без галогенов - при горении не выделяет токсичных паров, что соответствует требованиям пожарной безопасности для общественных зданий. Материал полипропилена не поддерживает распространение пламени. Соответствие ТУ 27.33.13-001-52715257-2017 гарантирует прочность при вибрационном воздействии во время уплотнения бетона.

Преимущества

• Высокая механическая прочность - выдерживает давление бетона и работу вибраторов;
• Отсутствие галогенов - экологически безопасный материал для помещений с людьми;
• Застёжка-защелка - быстрый доступ к соединениям без снятия всей конструкции;
• Восьмиканальный ввод - гибкость в организации трассировки кабелей;
• Устойчивость к влаге и химикатам - долгий срок службы даже в сырых помещениях.

Ограничения применения

• Не предназначен для внешнего монтажа - IP44 недостаточно для открытых площадок;
• Не допускается использование в местах постоянного контакта с открытым огнем или высокими температурами выше +90 C;
• После заливки бетона коробка становится несъёмной - нельзя менять расположение после затвердевания;
• Не рекомендовано использовать в качестве основной точки распределения для силовых цепей свыше 16 А - требуется проверка нагрузки на клеммы.

Примеры использования

• Электропроводка в многоэтажных жилых домах с монолитными перекрытиями;
• Распределительные узлы в подземных парковках и тоннелях;
• Обустройство систем освещения и автоматики в промышленных цехах;
• Подключение датчиков и реле в бетонных стенах больниц и школ.

Практические советы

• Перед заливкой бетона проверьте, чтобы все патрубки были направлены в нужную сторону - после застывания изменить ориентацию невозможно;
• Используйте кабели с запасом длины - минимум 15 см выхода из каждого патрубка для последующего подключения;
• При использовании виброуплотнителей убедитесь, что коробка надёжно закреплена - сдвиг может повредить патрубки;
• При проектировании учтите посадочные размеры: 118×76 мм - это максимальный размер, который поместится между арматурными сетками;
• Артикул 80-0890 выпускается в упаковке по 68 штук - оптимально для крупных проектов, где требуется массовая установка.
