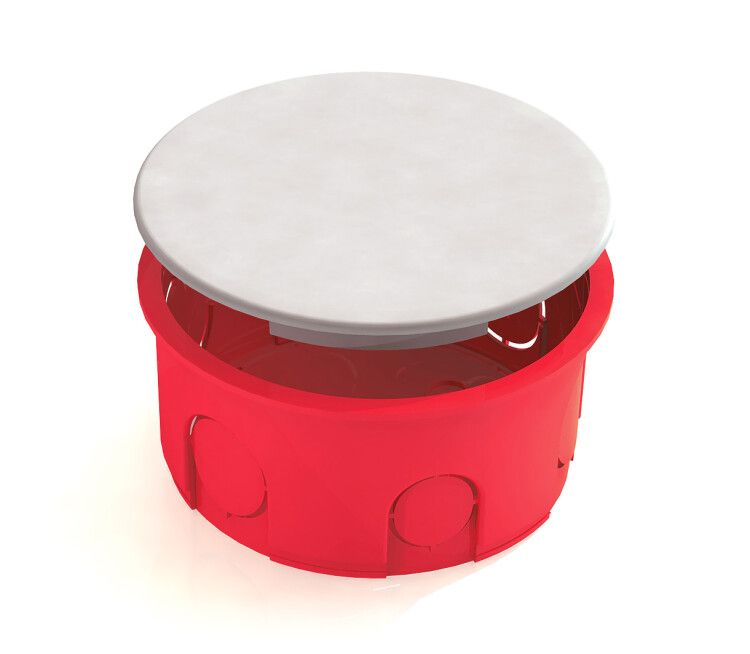

Коробка распределительная с/у 80х40 с крышкой | GE41007 GREENEL

Коробка распределительная для скрытой установки 80х40 с крышкой от GREENEL (артикул ge41007) предназначена для безопасного соединения и распределения проводов внутри стен из бетона или кирпича. Она обеспечивает компактную и надёжную фиксацию одиночного устройства с возможностью ввода семи кабелей.

Назначение и область применения

Коробка распределительная для скрытой установки 80х40 с крышкой используется для изоляции точек ответвления электропроводки в стационарных системах. Подходит для силовых цепей до 1000 В переменного и постоянного тока, а также для слаботочных сетей - телефонных, интернет-кабелей, сигнализации и других информационных линий. Установка осуществляется исключительно в сплошные стены - бетон, кирпич, шлакоблок. Не применяется в перегородках из ГКЛ или на поверхностях, требующих открытой прокладки.

Технические характеристики

• Форма: круглая, диаметр 80 мм, внутренняя глубина 40 мм
• Материал: пластик без галогенов - не выделяет токсичных веществ при нагреве
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды и пыли
• Количество вводов: 7 - позволяют ввести несколько кабелей без дополнительных переходников
• Диаметр труб для ввода: 20–25 мм - совместима с обычными ПНД и ПВХ трубами
• Размер кабеля: 16–26 мм - подходит для многожильных и одножильных проводов среднего сечения
• Цвет: красный - визуально отличается от других элементов, удобен при обслуживании
• Крепление крышки: защелкивание - быстрый доступ без инструментов
• Количество мест для устройств: 1 - можно установить один выключатель, розетку, модуль автоматики
• Ввод с тыльной стороны: да - позволяет выводить кабели через заднюю часть корпуса
• Тип крепления устройства: винтовой зажим или распорка - совместим с большинством стандартных монтажных плат
• Поверхность: необработанная - не имеет антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка распределительная для скрытой установки 80х40 с крышкой монтируется в подготовленное углубление в стене. Для фиксации используются раствор или специальные анкеры. Кабели заводятся через вводы - семь отверстий рассчитаны на трубы диаметром 20–25 мм. После прокладки проводов крышка плотно защёлкивается. Устройство (например, розетка) крепится винтом или распоркой прямо к основанию коробки. Обязательно соблюдайте посадочный диаметр 80 мм - не используйте коробку в нишах меньшего размера. Ввод с тыльной стороны позволяет организовать выход кабелей в сторону стояка или другого направления без перегиба.

Безопасность и стандарты

Изготовлена из самозатухающего пластика без галогенов, что соответствует требованиям пожарной безопасности. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначена для влажных помещений, наружной установки или мест с высокой запылённостью. Применяется только в сухих помещениях - жилые дома, офисы, административные здания. Соответствует нормам для внутренней электропроводки согласно ПУЭ.

Преимущества

• Компактный размер - легко встраивается даже в тонкие стены
• Семь вводов - снижают необходимость в дополнительных тройниках и муфтах
• Запирающаяся крышка на защелках - ускоряет сервисное обслуживание
• Отсутствие галогенов - повышает экологическую безопасность при возгорании
• Круглая форма - равномерно распределяет нагрузку при закладке в бетон

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, подвал) - IP20 недостаточен
• Не допускается установка на гипсокартонные перегородки - требуется прочная основа
• Не предназначен для наружного монтажа или подземной прокладки
• Один рабочий модуль - нельзя установить две розетки или два автомата одновременно
• Необработанная поверхность - не рекомендуется использовать там, где важна эстетика (видимые участки)

Примеры использования

• Распределительная коробка для светильников в квартире - объединяет три провода от люстры, выключателя и питания
• Точка подключения розетки в спальной комнате - ввод от щита, выход к розетке, дополнительный ввод для будущего удлинителя
• Объединение кабелей домашней сети - Ethernet, телефон, TV-антенна в одной точке
• Скрытая установка в новостройке - перед финишной отделкой стен

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была минимум 45 мм - учитывайте толщину раствора и самого корпуса
• При использовании кабелей диаметром более 22 мм - убедитесь, что они свободно проходят через вводы без перегиба
• Не затягивайте винты слишком сильно - пластик может деформироваться
• При необходимости увеличить количество вводов - используйте дополнительные вводные колпачки, подходящие к диаметрам 20–25 мм
• После монтажа обязательно проверьте герметичность защелки - она должна плотно фиксироваться без люфта
