Коробка распределительная с/у 80x40 КМ41007 с крышкой | UKT11-080-040-000 IEK

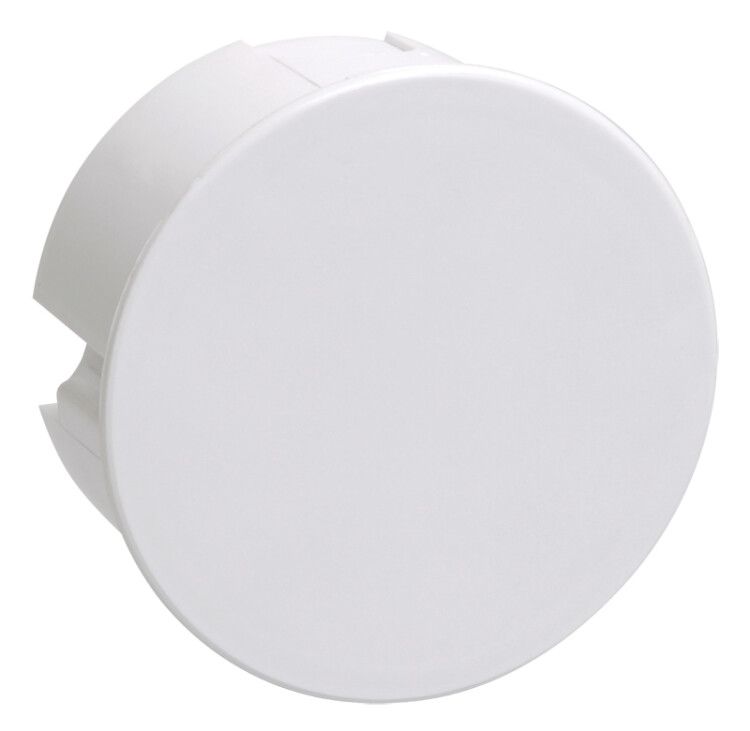

Коробка распределительная/распаячная КМ41007 80x40 с крышкой для твердых стен от IEK - это универсальная установочная коробка из прочного пластика, предназначенная для монтажа в бетонные или кирпичные стены и использования как распаячная коробка для соединения и разветвления кабелей. Артикул ukt11-080-040-000 соответствует модели КМ41007.

Назначение и область применения

Коробка распределительная/распаячная КМ41007 80x40 используется для двух целей:

• Как установочная коробка - для скрытого монтажа розеток, выключателей, диммеров и других электроустановочных устройств в твердые стены;
• Как распаячная коробка - для соединения, ответвления и распределения электрических кабелей и проводов внутри стены или за декоративным покрытием.

Подходит для жилых, офисных и промышленных объектов, где требуется надежное и компактное решение для внутренней электропроводки.

Технические характеристики

• Габариты: 80×80×40 мм (диаметр × высота);
• Материал корпуса: полипропилен; материал крышки - полистирол;
• Цвет: корпус - оранжевый, крышка - непрозрачная (цвет не указан в спецификации, но согласно описанию производителя - белый);
• Количество вводов: 7 отверстий (по данным характеристик);
• Диаметры вводов: 2 отверстия Ø25 мм, 4 отверстия Ø20 мм (остальные 1 - не уточнено, возможно, для кабельных зажимов или запасных);
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Диапазон температур: от -15 C до +60 C;
• Срок службы: 15 лет;
• Климатическое исполнение: У3 - для умеренного климата с возможностью работы в помещениях с нормальной влажностью;
• Тип крепления крышки: защелкивание - позволяет легко открывать и закрывать без инструментов;
• Тип крепления устройств: винты или распорки - совместимо с большинством стандартных электроустановочных изделий;
• Нормативный документ: ГОСТ 31195.2.5-2012 - соответствие требованиям к установочным коробкам.

Совместимость и монтаж

Коробка распределительная/распаячная КМ41007 80x40 рассчитана на монтаж в твердые основания: бетон, кирпич, пеноблоки. Для фиксации используются гипсовая или цементная шпатлёвка - раствор заливается в отверстие перед установкой коробки, после чего она плотно фиксируется.

Не рекомендуется использовать для монтажа в гипсокартон, деревянные или легкие перегородки - для них требуются другие типы коробок с креплением на анкеры или зажимы.

Входы позволяют пропускать кабели сечением до 4–6 мм2 (в зависимости от типа изоляции). Для герметизации вводов рекомендуется использовать пластиковые втулки или термоусадку, особенно при использовании в качестве распаячной коробки.

Безопасность и стандарты

Материалы коробки - безгалогенные (HF), что снижает выделение токсичных веществ при нагреве или возгорании. Соответствует ГОСТ 31195.2.5-2012, который регламентирует безопасность, механическую прочность и условия эксплуатации установочных коробок.

IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому коробка не применяется во влажных помещениях (ванна, баня, улица).

Преимущества

• Высокая механическая прочность материала - выдерживает давление при затирке штукатурки;
• Легкий доступ к внутренним соединениям благодаря защелкивающейся крышке;
• Универсальность - один продукт решает задачи и установки оборудования, и распределения проводов;
• Совместимость с широким спектром стандартных розеток и выключателей;
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от влаги;
• Не предназначен для открытой прокладки - только скрытый монтаж в твердые стены;
• Не рекомендуется для монтажа в легкие перегородки (ГКЛ, дерево) - отсутствуют крепежные элементы для таких поверхностей;
• Ограниченное количество вводов - при сложных схемах разводки может потребоваться использование нескольких коробок;
• Цвет крышки отличается от цвета корпуса - при необходимости единообразного внешнего вида стоит проверить наличие аналогов с однотонной конструкцией.

Примеры использования

• Разветвление силового кабеля в квартире перед подключением трех розеток в одной комнате;
• Скрытый монтаж выключателя света в бетонной стене многоэтажного дома;
• Объединение проводов от люстры и двух точечных светильников в одном месте;
• Переход между старой и новой проводкой в ремонте жилого фонда.

Практические советы

• Перед монтажом убедитесь, что глубина штробы достаточна - коробка имеет высоту 40 мм, а диаметр 80 мм, значит, необходимо вырезать углубление минимум 85×85 мм;
• При использовании как распаячной коробки - оставьте запас провода 15–20 см для удобства соединений;
• Заливайте раствор равномерно вокруг коробки, чтобы избежать перекоса при высыхании;
• Проверяйте соответствие диаметра вводов сечению кабеля - слишком толстый провод может повредить уплотнения;
• Артикул ukt11-080-040-000 - единственный в линейке IEK с такими габаритами и количеством вводов - не путайте с моделями КМ41006 или КМ41008.
