Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) | SQ0836-0003 TDM

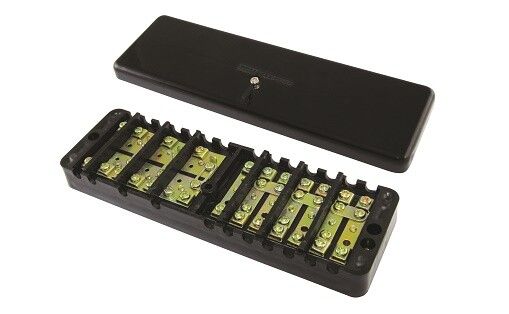

Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) от TDM ELECTRIC - это встраиваемый монтажный комплект для безопасного подключения и тестирования трёхфазных счётчиков электроэнергии в распределительных шкафах и щитах. Артикул sq0836-0003 соответствует требованиям ПУЭ 7 и предназначен для замены устаревших моделей ИК и ИКК.

Назначение и область применения

Коробка испытательная переходная ИКП используется для организации контрольного доступа к цепям учёта электрической энергии. Она позволяет проводить проверку, замену или обслуживание счётчика без отключения всей нагрузки - достаточно отключить токовые цепи через её зажимы. Применяется в шкафах и щитах, где установлены трёхфазные счётчики: в жилых домах, офисах, промышленных объектах, на ТП и КТП.

Технические характеристики

• Тип монтажа: встраиваемый - устанавливается внутрь стенки шкафа или щита
• Исполнение: аналог ИК, ИКК - совместим со старыми схемами подключения
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Контактная группа: предназначена для работы с токовыми цепями счётчиков
• Подключение: клеммы для медных проводов сечением до 4–6 мм2 (по стандартным практикам для таких устройств)

Совместимость и монтаж

Коробка испытательная переходная ИКП совместима с большинством трёхфазных счётчиков, работающих по схемам, требующим выведения токовых цепей на испытательную клемму. Установка выполняется в подготовленное отверстие в стенке шкафа - типичный размер посадочного места соответствует стандартным габаритам ИК/ИКК. Для монтажа используются болты или самонарезающие винты, предусмотренные конструкцией. Подключение проводов осуществляется в следующем порядке: входные фазы - на верхние клеммы, выходные - на нижние; нулевой провод - отдельная клемма. Все контакты должны быть плотно затянуты, чтобы исключить нагрев.

Безопасность и стандарты

Применение коробки испытательной переходной ИКП соответствует пункту 15.23 Главы 1.5 ПУЭ 7 издания, который обязывает выводить цепи учёта на испытательные устройства. Это гарантирует безопасность персонала при работе с счётчиками: можно отключить токовые цепи без потери напряжения на остальной системе. Корпус выполнен из стали - не горючий материал, подходящий для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Замена устаревших моделей ИК и ИКК без переделки схемы
• Обеспечивает возможность проведения поверки счётчика без отключения питания потребителей
• Стальной корпус устойчив к деформациям и внешним воздействиям
• Простой и надёжный контактный механизм, рассчитанный на многократные операции

Ограничения применения

• Не предназначен для установки во влажных или взрывоопасных средах - отсутствует защита IP
• Работает только с токовыми цепями, не предназначен для коммутации напряжения
• Не имеет встроенной защиты от перегрузок или коротких замыканий
• Не совместим с однофазными счётчиками - только для трёхфазных систем

Примеры использования

• Щит управления освещением в многоэтажном доме с трёхфазным вводом
• Распределительный шкаф на производстве с автоматизированным учётом энергопотребления
• Трансформаторная подстанция с коллективным учётом электроэнергии
• Административные здания с централизованной системой оплаты за электричество

Практические советы

• Перед монтажом убедитесь, что посадочное отверстие в шкафу соответствует габаритам коробки - используйте ИКП как эталон для разметки
• При подключении соблюдайте цветовую маркировку фаз: L1, L2, L3 - не путайте порядок, особенно при замене существующего оборудования
• Проверяйте затяжку клемм после первого включения - возможна усадка провода
• Не используйте коробку sq0836-0003 в качестве основного коммутационного аппарата - она служит только для испытаний и обслуживания
• При замене счётчика всегда отключайте токовые цепи через ИКП, даже если питание кажется отключённым - это правило безопасности
