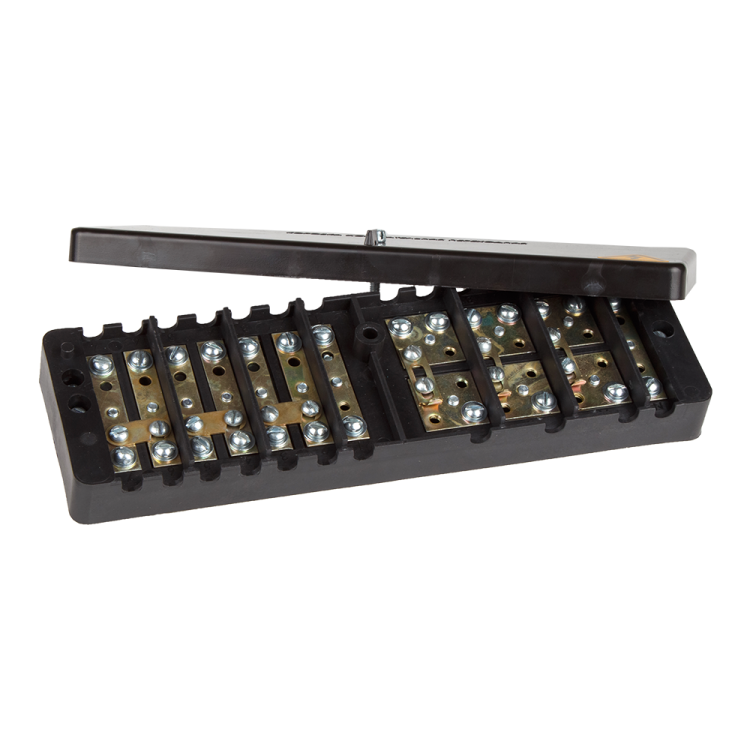

Коробка испытательная переходная КИП-С-IP20 | 245519 КЭАЗ

Коробка испытательная переходная КИП-С-IP20 от КЭАЗ предназначена для безопасной работы с цепями учета электроэнергии - позволяет выполнять проверку и замену счетчиков без отключения питания, сохраняя целостность соединений и защищая их от несанкционированного доступа.

Назначение и область применения

Коробка испытательная переходная КИП-С-IP20 используется в системах учета электроэнергии на объектах с трансформаторами тока. Она обеспечивает:

• Закорачивание вторичных цепей трансформаторов тока перед отключением счетчика;
• Отключение цепей напряжения одной или нескольких фаз;
• Подключение образцового счетчика без демонтажа существующих проводов;
• Защиту клемм от случайного или преднамеренного вмешательства.

Применяется в энергоустановках с напряжением до 10 В, где требуется частая поверка или замена счетчиков - например, на подстанциях, в распределительных щитах, у потребителей с высокой точностью учета.

Технические характеристики

• Тип изделия: Переходник - служит промежуточным звеном между основными кабелями и счетчиком.
• Степень защиты IP: IP20 - защита от предметов более 12 мм, но не от воды; подходит для внутренней установки в помещениях.
• Количество входов: 3 - для трехфазной системы (L1, L2, L3); каждая фаза имеет отдельную группу клемм.
• Максимальное сечение провода: 3,5 мм2 - соответствует медным жилам до 2,5–3 мм2 в обычном исполнении.
• Номинальное напряжение изоляции: 10 В - рассчитана на работу в цепях низкого напряжения, исключительно во вторичных контурах трансформаторов тока.
• Материал корпуса: Комбинированный - металлическая рама для прочности, пластиковые элементы для изоляции и удобства сборки.
• Цвет: Черный - снижает бликование, совместим с большинством типов шкафов.
• Температурный диапазон: От –60 C до +40 C - работает в холодных и теплых условиях, но не в условиях постоянной влаги или перегрева.
• Фиксация крышки: Винтовая - надежная, требует инструмент для открытия, что повышает безопасность.
• Пломбируемость: Да - есть места для опечатывания пломбой, соответствует требованиям Росстандарта и Энергонадзора.
• Способ монтажа: Открытая установка - крепится на DIN-рейку или стену внутри щита, не предназначен для скрытой проводки.

Совместимость и монтаж

Коробка испытательная переходная КИП-С-IP20 совместима с любыми счетчиками, работающими через трансформаторы тока. Для монтажа:

• Устанавливается в предварительно подготовленном месте внутри распределительного щита;
• Кабели от трансформаторов тока подводятся к входным клеммам, от счетчика - к выходным;
• Провода должны иметь сечение ≤3,5 мм2; использование больших жил запрещено - возможна потеря контакта;
• Крышка плотно закрывается винтами, после чего можно установить пломбу;
• Не допускается монтаж вне помещений или в местах с повышенной влажностью - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Коробка испытательная переходная КИП-С-IP20 соответствует требованиям ГОСТ Р 50030.2 и нормам МЭК 61869 для устройств вторичных цепей. Ее пломбируемость и винтовая фиксация позволяют соблюдать правила контроля учета электроэнергии, установленные Федеральной службой по экологическому, технологическому и атомному надзору. Применение в сетях выше 10 В недопустимо - это нарушит изолирующие свойства и создаст риск пробоя.

Преимущества

• Обеспечивает безопасную работу с токовыми цепями без отключения питания - минимизирует простои при поверке.
• Позволяет подключить эталонный счетчик без перебора проводов - экономит время и снижает вероятность ошибок.
• Винтовая крышка и пломбируемость препятствуют хищениям и самовольному вмешательству.
• Комбинированный материал сочетает механическую прочность и электрическую изоляцию.
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не защищает от жидкости.
• Недопустимо применение в цепях с рабочим напряжением свыше 10 В - это может вызвать пробой изоляции.
• Не подходит для прямого подключения к сети 220/380 В - только для вторичных цепей трансформаторов тока.
• Максимальное сечение провода 3,5 мм2 - нельзя использовать с крупногабаритными кабелями (например, 6 мм2 и выше).
• Требуется открытый монтаж - невозможно спрятать в стену или использовать в герметичных корпусах.

Примеры использования

• На промышленных предприятиях - при ежегодной поверке счетчиков на участках с трансформаторами тока.
• В ЖКХ - для замены старых счетчиков на новые без отключения электроснабжения всего дома.
• На трансформаторных подстанциях - для быстрого тестирования показаний с помощью образцового прибора.
• В коммерческих объектах - когда необходимо подтвердить точность учета без остановки производства.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей - превышение 3,5 мм2 приведёт к плохому контакту и нагреву.
• Используйте только пломбы, одобренные энергонадзором - некорректные пломбы не будут считаться действительными.
• При работе с несколькими фазами пометьте провода - так вы избежите путаницы при подключении клемм.
• Не открывайте крышку без необходимости - даже при отключенном питании в цепях трансформаторов тока может остаться индукционное напряжение.
• Коробка испытательная переходная КИП-С-IP20 от КЭАЗ - серийное изделие из линейки КИП. Убедитесь, что артикул 245519 указан в документации на объект.
