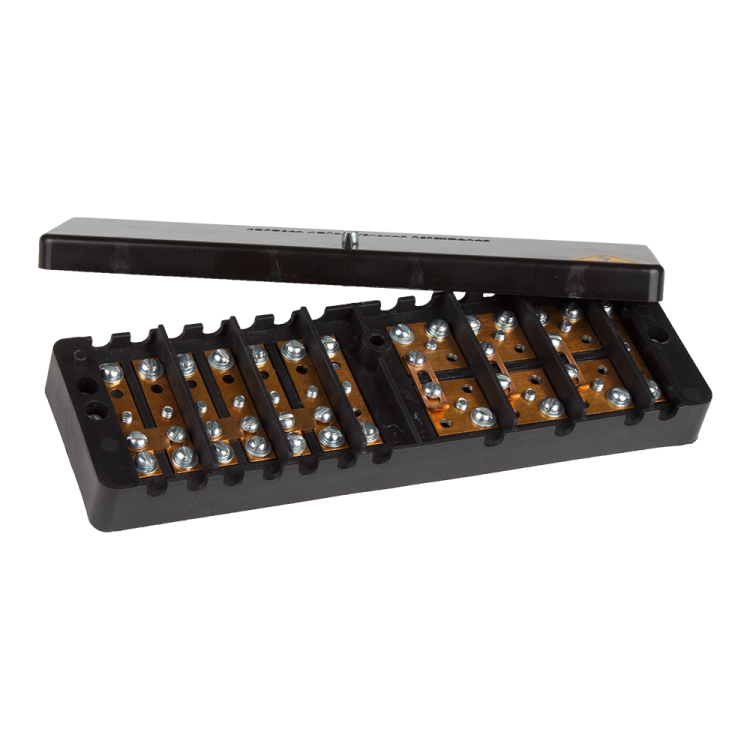

Коробка испытательная переходная КИП ЛС IP20 КЭАЗ 245521

Коробка испытательная переходная КИП-ЛС IP20 от КЭАЗ - устройство для безопасной работы с цепями измерительных трансформаторов при проверке или замене счётчиков электроэнергии без отключения питания. Артикул 245521 относится к серии КИП и предназначена для установки в пунктах учёта.

Назначение и область применения

Коробка испытательная переходная КИП-ЛС IP20 используется в системах учёта электроэнергии для выполнения следующих операций:

• Закорачивание вторичных цепей трансформаторов тока перед отключением счётчика;
• Отключение токовых цепей счётчика и цепей напряжения по фазам без снятия напряжения с оборудования;
• Подключение образцового счётчика для поверки без демонтажа существующих проводов;
• Защита электрических контактов от случайного прикосновения и несанкционированного вмешательства.

Устройство устанавливается в щитах учёта на объектах энергоснабжения - жилых домах, промышленных предприятиях, ТЭЦ, коммунальных сетях.

Технические характеристики

• Тип изделия: Переходник
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям пальцами и от крупных твердых предметов; пылевлагозащита отсутствует
• Материал корпуса: Негорючий термостойкий пластик
• Работает в составе системы учёта электроэнергии с трансформаторами тока и многотарифными/индукционными счётчиками
• Количество фаз: Поддерживает трёхфазную схему подключения
• Высота корпуса: Соответствует стандартным габаритам для монтажа на DIN-рейке

Совместимость и монтаж

Коробка испытательная переходная КИП-ЛС IP20 совместима с любыми типами счётчиков, используемых в системах учёта, где предусмотрены трансформаторы тока. Монтируется на DIN-рейке в распределительном щите учёта. Для подключения используются винтовые зажимы, рассчитанные на медные провода сечением до 4 мм2. Убедитесь, что посадочные места соответствуют стандартному шагу DIN-рейки 35 мм. Не требует специальных инструментов - достаточно отвёртки и соблюдения правил безопасности при работе под напряжением.

Безопасность и стандарты

Коробка испытательная переходная КИП-ЛС IP20 соответствует требованиям ГОСТ Р 50030.2 и нормам ПУЭ для устройств в цепях учёта. Конструкция исключает случайное замыкание фаз и предотвращает доступ к токоведущим элементам при закрытом корпусе. Применяется только в помещениях с контролируемой средой - не допускается установка во влажных, пыльных или наружных условиях.

Преимущества

• Обеспечивает безопасную работу под напряжением - снижает риск поражения током при замене счётчика;
• Не требуется отключение питания всей линии - минимизирует простои в работе потребителей;
• Удобная система переключателей позволяет выполнять все операции одним движением;
• Фиксация в корпусе защищает от вмешательства - повышает надёжность учёта и снижает потери;
• Произведено на КЭАЗ - заводе с более чем 80-летним опытом в выпуске аппаратуры учёта.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не работает с прямыми включениями счётчиков (без трансформаторов тока);
• Не подходит для высоковольтных цепей выше 1 кВ - только для вторичных цепей 100–5 А;
• Не рекомендуется применять в местах с постоянной вибрацией или механическими нагрузками на корпус.

Примеры использования

• Замена старого индукционного счётчика на новый электронный в квартире - без отключения света всему этажу;
• Проверка точности счётчика на промышленном участке с помощью образцового прибора;
• Техническое обслуживание в ТЭЦ, где необходимо периодически сверять показания без остановки производства;
• Аварийное отключение цепей тока при обнаружении нештатной ситуации - например, при перегреве или пробое.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте провода больше 4 мм2, чтобы избежать плохого контакта;
• При подключении всегда закорачивайте токовые цепи перед отключением счётчика - это обязательное правило безопасности;
• После установки убедитесь, что все крышки плотно закрыты - даже при IP20 открытый контакт опасен;
• При использовании в групповых щитах - располагайте коробки так, чтобы к ним был свободный доступ для обслуживания;
• Артикул 245521 - единственный вариант в серии КИП с таким функционалом; другие модели могут не иметь функции подключения образцового счётчика.
