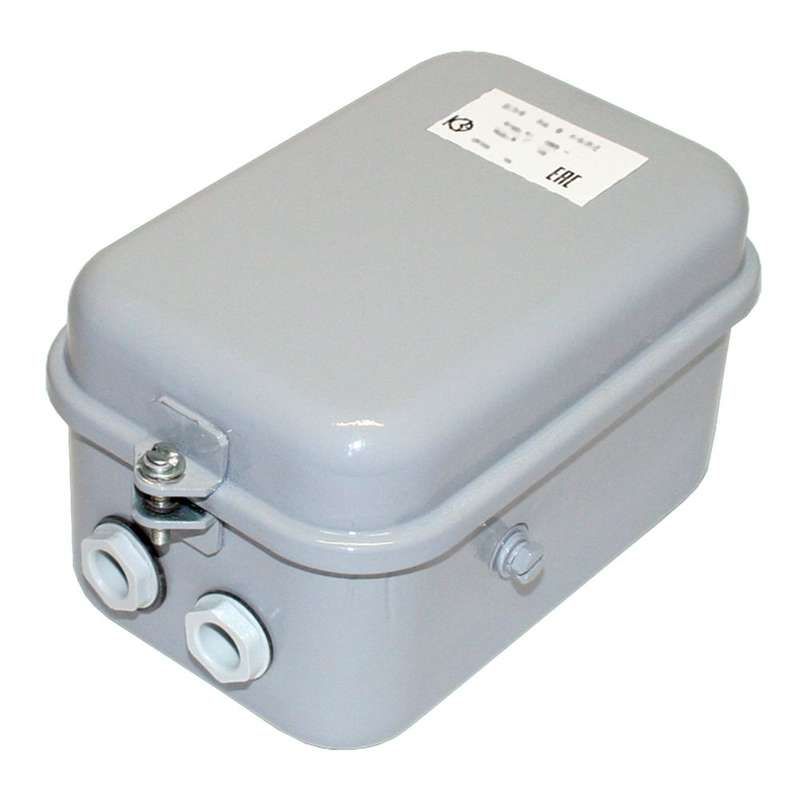

Коробка клеммная БЗК-54.16 УХЛ2 (16 клемм) Кашин 22054016000000000000 КашинЗЭА

Коробка клеммная УХЛ2 (16 клемм) от КЗЭА - надёжный корпус для сборки распределительных соединений в условиях суровых температур и запылённой среды. Артикул бзк-54.16 обеспечивает устойчивую работу даже при экстремальных нагрузках благодаря прочному металлическому корпусу и защищённым контактам.

Назначение и область применения

Коробка клеммная УХЛ2 (16 клемм) предназначена для безопасного соединения и распределения электрических цепей в промышленном оборудовании. Подходит для установки на монтажную плату внутри щитов, шкафов и других закрытых конструкций. Применяется там, где важна механическая прочность и защита от внешних воздействий - например, на заводах, в холодильных камерах, на открытых площадках с высокой запылённостью.

Технические характеристики

• Номинальное напряжение изоляции: 380 В - позволяет использовать устройство в сетях до 220 В переменного тока с запасом безопасности;
• Номинальный ток: 16 А - рассчитана на постоянную нагрузку до этого значения;
• Максимальное сечение проводника: 2,5 мм2 - совместима с медными жилами до указанного размера;
• Количество контактов: 24 - содержит 12 двуполюсных клемм, что даёт возможность подключить до 24 проводов;
• Степень защиты IP54 - защищает от пыли (не полностью герметична, но препятствует проникновению значительного количества пыли) и брызг воды с любого направления;
• Климатическое исполнение УХЛ2 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неутеплённых помещений;
• Материал корпуса: сталь - обеспечивает ударопрочность и долговечность;
• Наличие крышки: да - с винтовой фиксацией для удобного доступа и надёжного удержания;
• Цвет: серый - соответствует промышленным стандартам окраски оборудования;
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, требует предварительного сверления или использования готовых крепёжных элементов;
• Количество входов: 2 - два вводных канала для подключения внешних кабелей.

Совместимость и монтаж

Коробка клеммная УХЛ2 (16 клемм) совместима с любыми стандартными клеммами, подходящими по форме и шагу, но рекомендовано использование оригинальных клеммных блоков от КЗЭА для гарантии плотного контакта. Монтаж выполняется на горизонтальной поверхности с помощью болтов или саморезов через четыре угловые отверстия в основании. Диаметр отверстий под крепление не указан - перед установкой проверьте размеры на изделии. Для правильного подключения соблюдайте порядок: сначала затяните провода в клеммах, затем закройте крышку винтами - перегрузка при затяжке может повредить пластиковую часть клемм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ2. Напряжение изоляции 380 В обеспечивает электроизоляционную безопасность при работе в сети 220 В. Корпус выполнен из стали, не поддерживающей горение, что снижает риск возгорания при аварийных ситуациях. Однако не предназначен для взрывоопасных зон - отсутствует маркировка Ex.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает удары и давление;
• Работоспособность при крайне низких температурах (-60 C) - уникальное преимущество для северных регионов и холодильных объектов;
• Защита IP54 - достаточна для большинства производственных условий без необходимости в герметизации;
• Чёткая организация контактов - 24 точки позволяют компактно развести множество проводов в одном месте;
• Фиксация крышки винтами - исключает случайное открывание при вибрациях.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - IP54 не обеспечивает полной герметичности против длительного воздействия осадков;
• Подходит только для проводов до 2,5 мм2 - более толстые кабели не войдут в клеммы;
• Не используется в помещениях с повышенной влажностью и постоянным попаданием воды - требуется дополнительная защита;
• Стальной корпус не имеет антикоррозийного покрытия - при эксплуатации во влажной среде возможна коррозия; рекомендуется применять в сухих или контролируемых условиях;
• Отсутствие маркировки взрывозащиты - нельзя использовать в зонах категории ATEX/Ex.

Примеры использования

• Распределительные коробки на конвейерных линиях в пищевой промышленности;
• Соединения датчиков и приводов в холодильных камерах;
• Контрольные пункты управления на открытых станциях в северных регионах;
• Обвязка систем автоматического контроля в цехах с высокой запылённостью.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - превышение 2,5 мм2 вызывает плохой контакт и нагрев;
• При использовании в условиях низких температур допускается предварительный прогрев клемм перед затяжкой - металл становится хрупким при -60 C;
• Не используйте силовые инструменты при затяжке крышки - достаточно ручного усилия, чтобы не деформировать внутренние клеммы;
• Для обслуживания отключите питание и снимите крышку - доступ к каждому контакту осуществляется без демонтажа всей коробки;
• При замене клеммных блоков - выбирайте аналоги с таким же шагом и типом зажима, иначе возможны проблемы с фиксацией проводов.
