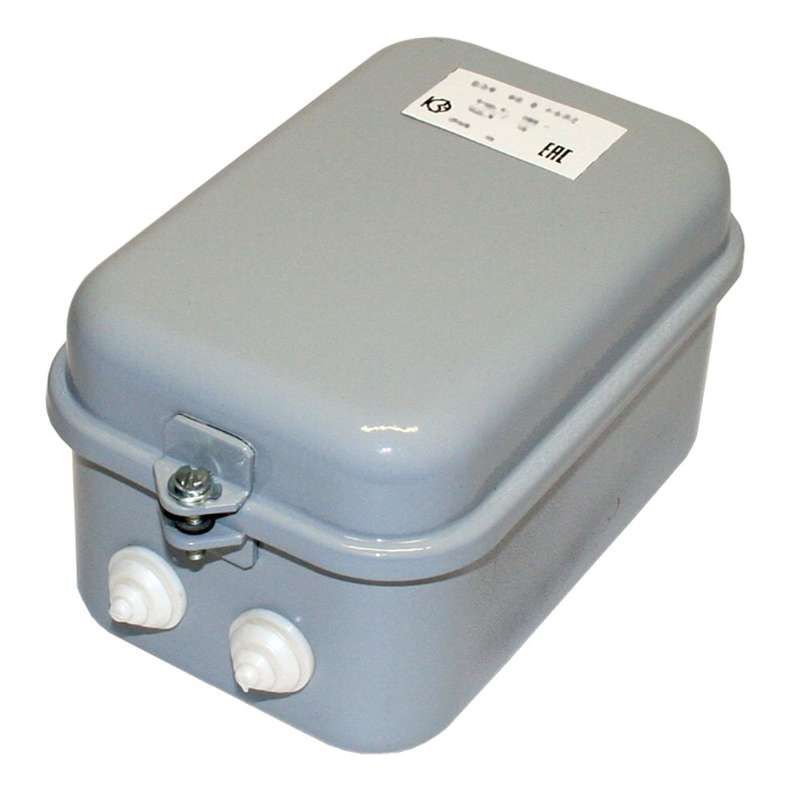

Коробка клеммная БЗК-40.25 УХЛ2 (25 клемм) Кашин 22040025000000000000 КашинЗЭА

Коробка клеммная УХЛ2 25 клемм от КЗЭА г.Кашин - компактный блок для надёжного соединения проводов в условиях повышенной влажности, перепадов температур и запылённости. Артикул бзк-40.25 предназначен для установки на монтажную плату и используется там, где важна механическая прочность и долговечность соединений.

Назначение и область применения

Коробка клеммная УХЛ2 25 клемм служит для распределения и соединения электрических цепей внутри оборудования. Подходит для сборки щитов управления, автоматических систем и устройств, работающих в сложных климатических условиях. Благодаря устойчивости к низким температурам и защищённому корпусу, её применяют в холодильных камерах, на открытых площадках, в производственных зонах с высокой запылённостью.

Технические характеристики

• Тип изделия: блок клеммный
• Климатическое исполнение: УХЛ2 - работает при температуре от –60 C до +40 C
• Рабочее напряжение: до 220 В, изоляция рассчитана на 380 В
• Номинальный ток: 25 А
• Максимальное сечение провода: 2,5 мм2
• Количество контактных групп: 24
• Количество входов: 4 - позволяет подключить четыре внешних кабеля
• Материал корпуса: сталь - обеспечивает жёсткую основу и защиту от деформаций
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды
• Крышка: есть, фиксируется винтами
• Цвет: серый
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в корпусе

Совместимость и монтаж

Коробка клеммная УХЛ2 25 клемм предназначена для установки на металлические или пластиковые монтажные плиты. Для крепления используются стандартные отверстия в корпусе - диаметр не указан, рекомендуется проверять совпадение с отверстиями на плате перед монтажом. Максимальное сечение проводов - 2,5 мм2; более толстые провода не войдут в зажимы. Все контакты доступны после снятия крышки - удобно для тестирования и обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям к работе в условиях УХЛ2 - нормированной для умеренного и холодного климата. Напряжение изоляции 380 В обеспечивает безопасность при кратковременных скачках выше рабочего значения. Однако степень защиты IP40 исключает использование в местах с воздействием воды, брызг или паров - для таких условий требуется более высокая степень защиты.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при монтаже и эксплуатации
• Широкий диапазон температур - подходит для работы в холодильных установках и на улице зимой
• Наличие крышки с винтовой фиксацией - снижает риск случайного открывания и повышает безопасность
• Чёткое разделение на 24 контакта - позволяет организовать многочисленные соединения без путаницы

Ограничения применения

• Не допускается применение во влажных средах - IP40 не защищает от жидкостей
• Подходит только для проводов до 2,5 мм2 - нельзя использовать для силовых кабелей большего сечения
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует внешней защиты (автоматов, предохранителей)
• Стальной корпус не является диэлектриком - необходимо соблюдать правила заземления и изоляции при установке

Примеры использования

• Распределительные коробки на холодильных установках в пищевой промышленности
• Клеммы для подключения датчиков и исполнительных механизмов на конвейерах
• Соединение проводов в системах автоматизации на объектах с суровым климатом
• Внутренняя коммутация в шкафах управления на производстве

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте провода больше 2,5 мм2
• Обязательно затягивайте винты крышки равномерно - чтобы избежать деформации корпуса
• При использовании на открытом воздухе - дополнительно герметизируйте места ввода кабелей
• Для обслуживания отключите питание и снимите крышку - все контакты легко доступны
• Артикул бзк-40.25 и Коробка клеммная УХЛ2 25 клемм - один и тот же продукт; при заказе указывайте оба обозначения
