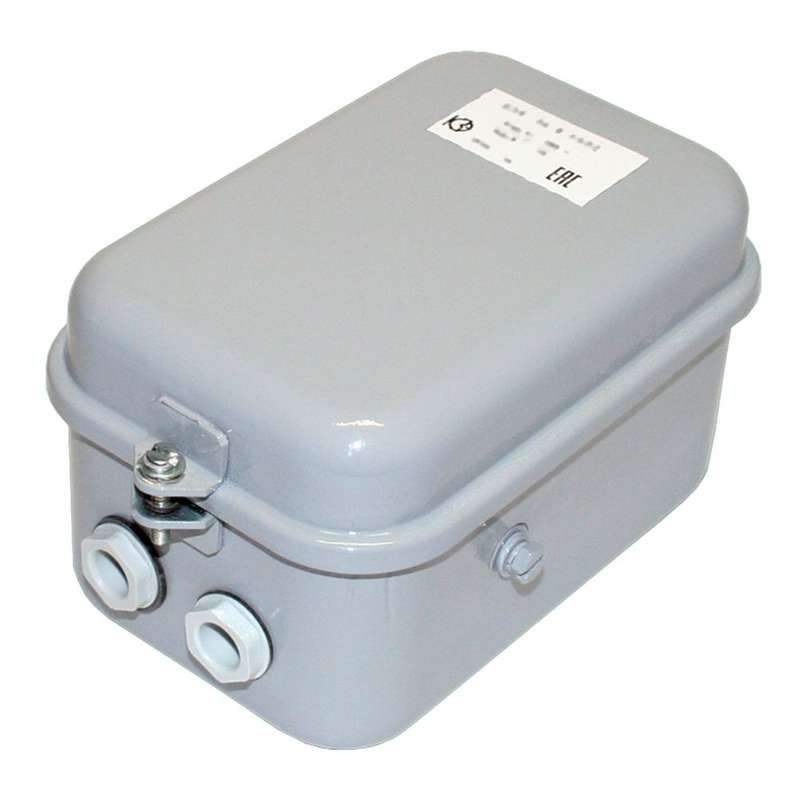

Коробка клеммная БЗК-54.25 УХЛ2 (25 клемм) Кашин 22054025000000000000 КашинЗЭА

Коробка клеммная УХЛ2 (25 клемм) от КЗЭА - надёжный корпус для соединений проводов в условиях суровых температур и запылённой среды. Артикул бзк-54.25 обеспечивает безопасную коммутацию до 24 контактов на номинальном токе 25 А, что делает её подходящей для промышленного оборудования, работающего в холодных и влажных зонах.

Назначение и область применения

Коробка клеммная УХЛ2 (25 клемм) предназначена для организации распределительных соединений силовых и управляющих цепей в условиях повышенной влажности, запылённости и низких температур. Подходит для установки на монтажную плату внутри щитов, на стендах, в системах автоматизации и на объектах с жесткими климатическими требованиями.

Технические характеристики

• Тип изделия: Блок клеммный
• Климатическое исполнение: УХЛ2 - работает при температуре от –60 C до +40 C
• Номинальное напряжение: 220 В (рабочее), 380 В (напряжение изоляции)
• Номинальный ток: 25 А
• Максимальное сечение провода: 2,5 мм2
• Количество контактов: 24 (входов - 2)
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Материал корпуса: Сталь с покрытием, серый цвет
• Наличие крышки: Да, фиксируется винтовым механизмом
• Способ монтажа: На монтажную плату (через отверстия для крепления)

Совместимость и монтаж

Коробка клеммная УХЛ2 (25 клемм) монтируется на металлическую или композитную плату с помощью болтов через предварительно просверленные отверстия. Для правильной установки проверьте соответствие шага крепёжных отверстий и толщины платы. Не используйте для монтажа на трубопроводах или поверхностях с высокой вибрацией без дополнительной амортизации. Крышка плотно закрывается винтами - перед заменой проводов всегда отключите питание и снимите крышку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 для клеммных блоков. Напряжение изоляции 380 В обеспечивает безопасную работу даже при кратковременных перегрузках. Сертифицирована для эксплуатации в помещениях категории УХЛ2 - допущена к применению в регионах с холодным и умеренно влажным климатом.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 позволяет использовать в цехах с пылью, влагой и периодическим мытьём оборудования
• Работоспособность при экстремально низких температурах - до –60 C
• Фиксация крышки винтами исключает случайное открывание
• Чёткое разделение на 2 входа и 24 выхода упрощает организацию распределения сигнала

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или воздействия струй воды под давлением
• Максимальное сечение провода - 2,5 мм2; более толстые провода не войдут в клеммы
• Не рекомендуется для установки вне помещений без дополнительного кожуха - хотя IP54 защищает от брызг, длительное воздействие осадков снижает срок службы
• Стальной корпус не является диэлектриком - требует заземления при использовании в сетях переменного тока

Примеры использования

• Распределительные коробки на конвейерах в пищевой промышленности
• Клеммники в системах управления холодильными камерами
• Подключение датчиков и исполнительных механизмов на открытых площадках в северных регионах
• Обвязка насосных станций и вентиляционных шкафов в условиях повышенной влажности

Практические советы

• Перед сборкой убедитесь, что все провода зачищены на длину 8–10 мм - этого достаточно для надёжного контакта в клеммах
• При монтаже на плату используйте шайбы и гайки с антикоррозийным покрытием - сталь корпуса восприимчива к конденсату
• Не затягивайте винты крышки слишком сильно - можно повредить резьбу или деформировать пластиковую вставку клемм
• Для обслуживания удобнее всего использовать отвёртки с магнитными наконечниками - металл корпуса легко притягивает инструмент
• Артикул бзк-54.25 совместим с другими изделиями серии КЗЭА - при замене можно сохранить существующую схему крепления
