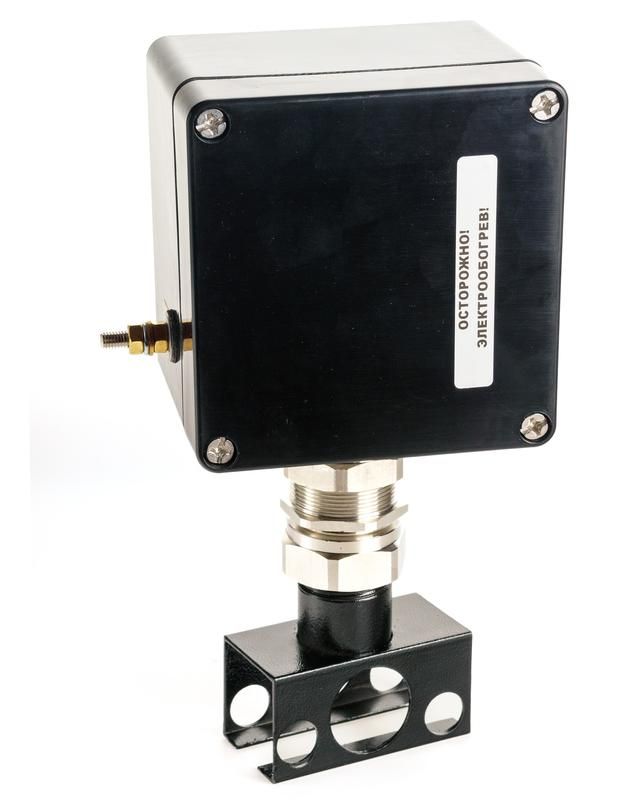

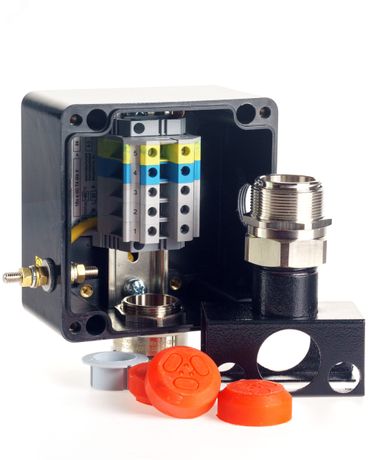

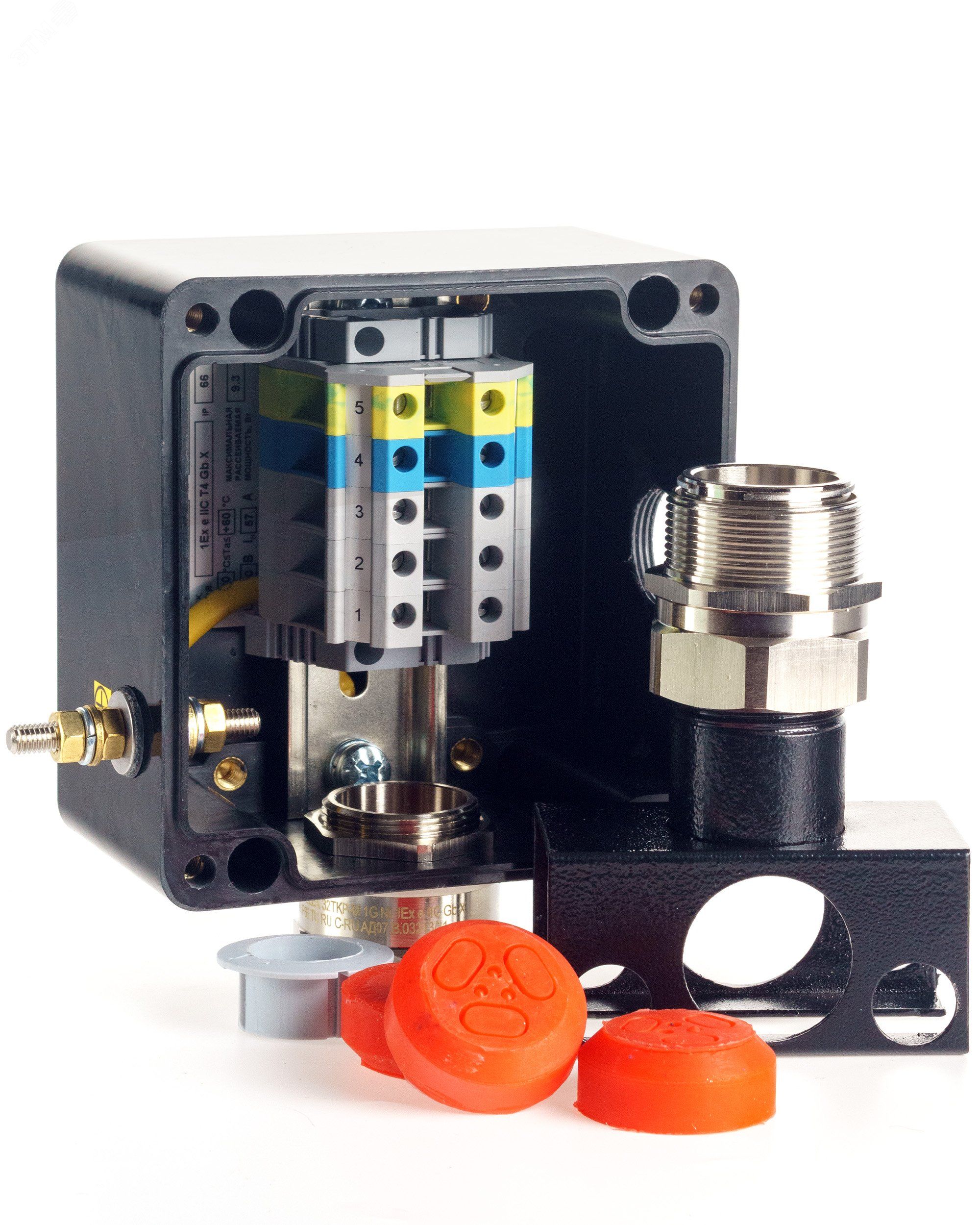

Коробка клеммная взрывозащищенная на основе модульного управляющего устройства серии MT с металлической опорой. Для подключения от 1 до 3-х плоских греющих кабелей или сигнальныхкабелей 1-3 мм , резьбовое отверстие под М25x1,5, колодка 5 модулей 10 мм2 - Extherm sborka 1PM/3D PTBO

Коробка клеммная взрывозащищённая EXTHERM SBORKA 1PM/3D предназначена для безопасного подключения греющих или сигнальных кабелей в зонах с повышенной опасностью возгорания или взрыва. Конструкция на базе модульного управляющего устройства MT обеспечивает надёжное соединение до трёх плоских кабелей сечением 1–3 мм2, а металлическая опора позволяет жёстко закрепить устройство прямо на поверхности трубопровода или резервуара.

Назначение и область применения

Коробка клеммная EXTHERM SBORKA 1PM/3D используется для:

• соединения параллельных греющих кабелей с силовым питанием;
• подключения выходов термодатчиков к системам автоматического контроля температуры;
• монтажа непосредственно на горячие поверхности - трубопроводы, резервуары, ёмкости.

Область применения - взрывоопасные зоны класса 1 (по газу и пыли), а также общепромышленные объекты с высокими требованиями к защите от внешних воздействий. Подходит для нефтегазовой, химической, пищевой и других отраслей, где есть риск образования взрывоопасных смесей.

Технические характеристики

• Максимальное рабочее напряжение: 400 В
• Номинальный ток: 57 А
• Количество подключаемых кабелей: 1–3 шт. (плоские, диаметр 1–3 мм)
• Клеммная колодка: 5 модулей, сечение до 10 мм2
• Резьбовое отверстие: 1 шт. M25×1.5 (для ввода кабеля)
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Температурный режим работы: –60 C … +60 C
• Макс. допустимая температура поверхности опоры: 250 C
• Габариты (в сборе): 240 × 122 × 90 мм
• Материал корпуса: армированный полиэстер
• Климатическое исполнение: УХЛ1 / ХЛ1 (по ГОСТ 15150-69)

Совместимость и монтаж

Коробка EXTHERM SBORKA 1PM/3D совместима с любыми плоскими греющими или сигнальными кабелями диаметром 1–3 мм. Для подключения используются внутренние клеммы на 10 мм2 - они рассчитаны на провода сечением до 2,5 мм2 (медные одножильные или многожильные).

Установка выполняется через металлическую опору, которая фиксируется болтами к поверхности. Резьбовое отверстие M25×1.5 позволяет использовать стандартные кабельные вводы с герметизацией. Перед монтажом проверьте соответствие диаметра кабеля и плотности уплотнения ввода - недостаточно затянутый ввод снижает степень защиты IP66.

Не используйте кабели с жесткими бронированными оболочками - они не поместятся в клеммную часть без предварительной подготовки.

Безопасность и стандарты

Коробка EXTHERM SBORKA 1PM/3D сертифицирована для работы во взрывоопасных средах согласно следующим нормам:

• ТР ТС 012/2011 - безопасность оборудования для взрывоопасных зон
• ГОСТ 31610.0-2014 (IEC 60079-0:2011) - основные требования
• ГОСТ 31610.7-2012 (IEC 60079-7:2006) - взрывозащита типа “e” (увеличение степени защиты)
• ГОСТ 31610.11-2014 (IEC 60079-11:2011) - взрывозащита типа “i” (ограничение энергии)
• ГОСТ IEC 60079-31-2013 - защита от пылевых взрывов

Маркировка взрывозащиты: - По газу: 1Ex e IIC T6…T4 GbX - По пыли: Ex tb IIIC T80C…195C Db

Это означает, что устройство можно применять в зонах с наличием газов группы IIC (например, водород, этилен) и воспламеняемой пыли категории IIIC (угольная, древесная, пластиковая).

Преимущества

• Высокая механическая прочность корпуса из армированного полиэстера - выдерживает удары и вибрацию
• Жёсткая металлическая опора обеспечивает надёжное крепление даже на вибрирующих поверхностях
• Клеммная система на 5 модулей даёт возможность распределить нагрузку между несколькими цепями
• Защита IP66 позволяет работать в условиях дождя, мойки, запылённых помещений
• Широкий температурный диапазон (-60…+60 C) - подходит для холодных регионов и летней жары
• Поддержка температуры опоры до 250 C - возможно прямое крепление на горячие трубопроводы

Ограничения применения

• Не предназначен для подключения кабелей с диаметром более 3 мм - возможны повреждения контактов или нарушение герметичности
• Запрещено использование в средах с агрессивными химическими веществами (концентрированные кислоты, щёлочи) - материал корпуса не устойчив к ним
• Не рекомендуется монтаж в местах постоянного прямого попадания пара или жидкостей под давлением - хотя IP66 защищает от струй, длительное воздействие может вызвать коррозию контактных элементов
• Не применяйте с кабелями, имеющими металлическую броню или свинцовую оболочку - они не проходят через входное отверстие M25
• Избегайте перегрузки по току - максимальный ток 57 А не является запасом, а предельным значением

Примеры использования

• Подключение греющего кабеля к теплому полу в нефтяном резервуаре
• Соединение термопар с контроллером температуры на трубопроводе сжиженного газа
• Монтаж системы контроля температуры на емкости с химическим реагентом в химическом цехе
• Фиксация сигнальных кабелей датчиков уровня на вертикальной стенке резервуара в нефтебазе

Практические советы

• Перед первым включением проверьте все клеммы - убедитесь, что провода хорошо затянуты, но без перекручивания жил
• При использовании нескольких кабелей - распределяйте их по разным модулям, чтобы избежать перегрева
• Для долговременной эксплуатации в сырых условиях используйте кабельные вводы с резиновыми уплотнениями и герметиком
• При монтаже на поверхность выше 150 C - убедитесь, что опора коробки не перегревается; при необходимости установите теплоизоляционный слой между корпусом и поверхностью
• Артикулы EXTHERM SBORKA 1PM/3D и EXTHERM PTBO 1PM/3D - это один и тот же продукт, различаются только номера в каталогах поставщика
