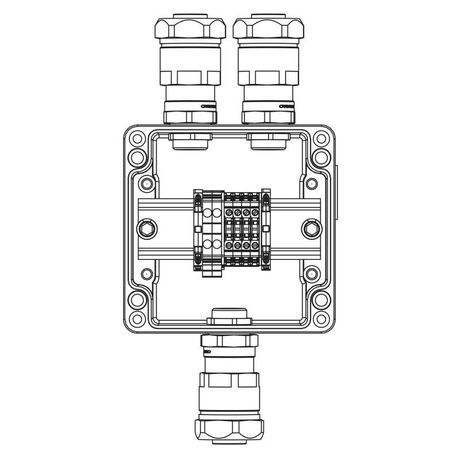

Коробка клеммная взрывозащищенная из алюминия. 1Ex e IIC Т5 Gb/Ex tb IIIB T95C Db IP66. Клеммы 2,5мм2-6шт. А,С: ввод D8-13мм под небронированный кабель в металлорукаве Dt 20мм. Ni-3шт. - 1201.121.20.015 ДКС

Коробка клеммная взрывозащищенная DKC (ДКС) артикула 1201.121.20.015 предназначена для безопасного соединения проводов в зонах с повышенной опасностью возгорания и взрыва. Корпус из алюминия обеспечивает прочность и устойчивость к коррозии, а степень защиты IP66 и класс взрывозащиты позволяют использовать её на химических заводах, нефтегазовых объектах и других взрывоопасных территориях.

Назначение и область применения

Коробка клеммная взрывозащищенная DKC используется для коммутации и распределения электрических сигналов в средах с потенциальной опасностью взрыва газов, паров или пыли. Подходит для установки на промышленном оборудовании: насосах, компрессорах, конвейерах, системах автоматизации в нефтяной, газовой, химической и фармацевтической отраслях. Применяется там, где требуется надёжная изоляция контактов и защита от внешних воздействий.

Технические характеристики

• Материал корпуса: алюминий — легкий, коррозионностойкий, не образует искр при ударах
• Размеры корпуса: 120×120×90 мм
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Класс взрывозащиты: 1Ex e IIC T5 Gb / Ex tb IIIC T95°C Db — допущена к применению во взрывоопасных зонах класса 1 (газовые смеси) и 21 (пылевые) при температуре поверхности до +95 °C
• Температурный диапазон: от –60 °C до +40 °C
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Количество клемм: 6 шт. — 2 × CBC.2, 2 × CBC.2(i), 2 × TEO.2
• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Количество вводов: 4 шт. (3 на стороне A, 1 на стороне C)
• Тип вводов: взрывозащищённые кабельные вводы ANP, под металлорукав DN20, внутренний диаметр кабеля 8–13 мм
• Материал вводов: никелированная латунь — устойчива к коррозии и механическому износу
• Крепление крышки: винтовое — позволяет плотно закрывать корпус без инструментов
• Цвет: серый
• Способ монтажа: открытая установка — крепится на стену, опорную платформу или оборудование

Совместимость и монтаж

Коробка совместима с небронированными кабелями, помещёнными в металлические рукава диаметром 20 мм. Для герметичности используйте только вводы ANP, соответствующие спецификации. Монтаж выполняется на вертикальной или горизонтальной поверхности с помощью болтов через отверстия в основании корпуса. Убедитесь, что все вводы заполнены — неиспользованные отверстия должны быть закрыты заглушками того же типа, чтобы сохранить степень защиты IP66. Не применяйте бронированные кабели — они требуют другого типа ввода.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-1, ГОСТ Р МЭК 60079-7 и EN 60079-15. Сертифицирована для работы в зонах взрывоопасной среды класса Zone 1, Zone 21 и Zone 22. Класс защиты Gb (оборудование высокого уровня безопасности) и Db (для пылевых зон) обеспечивают соответствие международным нормам ATEX и IECEx. Температурный класс T5 гарантирует, что поверхность корпуса не нагреется выше +100 °C даже при максимальной нагрузке.

Преимущества

• Высокая механическая прочность благодаря литому алюминиевому корпусу
• Герметичность и долговечность за счёт никелированных вводов и винтового крепления крышки
• Поддержание степени защиты IP66 даже после многократного открывания
• Широкий температурный диапазон — работает в условиях Арктики и жарких цехов
• Использование стандартизованных клемм CBC.2, CBC.2(i), TEO.2 — легко заменить при необходимости
• Закрытая конструкция исключает доступ к токоведущим частям без инструментов

Ограничения применения

• Не предназначен для установки внутри ёмкостей с жидкостями — несмотря на IP66, не рассчитана на постоянное погружение
• Не подходит для кабелей с броней — вводы ANP работают только с небронированными проводниками в металлорукаве
• Максимальная рабочая температура окружающей среды +40 °C — при более высоких значениях возможен перегрев клемм
• Не рекомендовано использование в местах с постоянным воздействием агрессивных химикатов (например, концентрированные кислоты) — хотя алюминий устойчив, длительный контакт может повредить покрытие
• Количество вводов ограничено — нельзя модифицировать или увеличивать число входов без нарушения взрывозащиты

Примеры использования

• Клеммная коробка DKC на нефтеперекачивающей станции — соединяет датчики давления и температуры, установленные рядом с трубопроводом
• На химическом реакторе — служит точкой подключения исполнительных механизмов клапанов в зоне ZONE 1
• На элеваторе зернового терминала — распределяет питание между двигателями конвейеров в пылеопасной зоне ZONE 21
• В холодильной камере с аммиаком — обеспечивает надёжный контакт для термореле при низких температурах

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 8–13 мм, иначе ввод не будет герметично закреплён
• При затяжке вводов используйте момент 0,8–1,2 Н·м — переусиливать нельзя, чтобы не повредить резьбу или уплотнение
• После сборки обязательно проверьте целостность уплотнений и наличие всех заглушек — любое открытое отверстие снижает уровень защиты
• При замене клемм используйте оригинальные элементы CBC.2, CBC.2(i), TEO.2 — другие типы могут не подходить по размеру или не обеспечивать нужный тепловой режим
• При работе в условиях сильной влаги или солёного воздуха регулярно осматривайте вводы на предмет окисления — при необходимости протирайте спиртом
• Не забывайте про маркировку проводов — в ограниченном пространстве коробки удобство обслуживания зависит от чёткой идентификации
