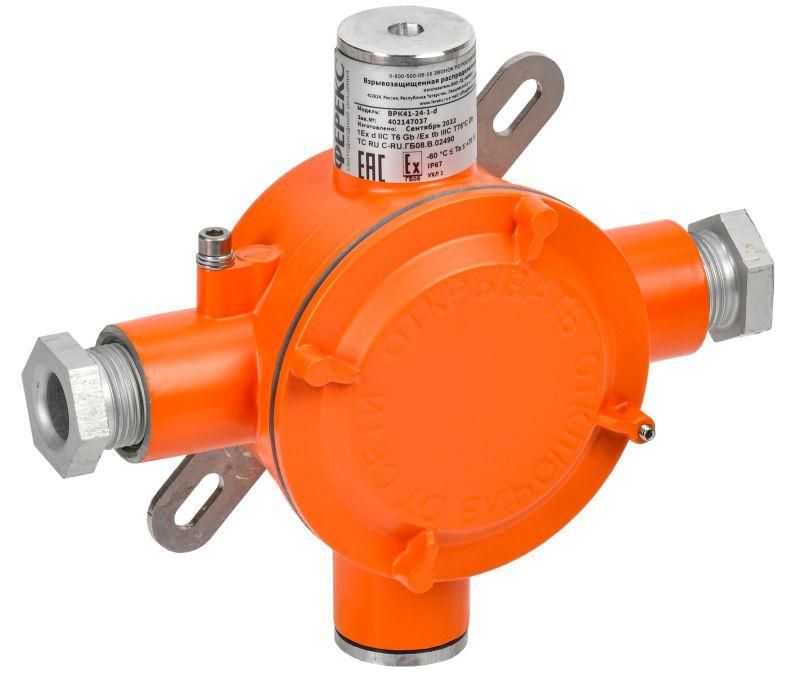

Коробка взрывозащищенная распределительная ВРК-41-24-1-d с 4 вводами IEK - VRK11-34-4-24-D

Коробка взрывозащищенная распределительная ВРК-41-24-1-d с 4 вводами от IEK - герметичный корпус из алюминия для безопасного соединения и распределения кабелей во взрывоопасных зонах. Артикул VRK11-34-4-24-D соответствует требованиям для работы в средах с газовыми и пылевыми взрывоопасными смесями.

Назначение и область применения

Коробка взрывозащищенная распределительная ВРК-41-24-1-d с 4 вводами используется для защиты мест соединений и ответвлений кабелей в условиях повышенной взрывоопасности. Применяется на объектах нефтегазовой, химической, угольной, фармацевтической и пищевой промышленности, где есть риск образования горючих газовоздушных смесей или взрывоопасной пыли.

Технические характеристики

• Материал корпуса: алюминий - легкий, устойчив к коррозии, не образует искр при ударах
• Степень защиты IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра
• Номинальное напряжение изоляции: 660 В - допустимо использование в сетях до этого значения
• Количество вводов: 4 - каждый предназначен для кабеля или трубы
• Максимальное сечение проводника: 4 кв.мм - позволяет подключить жилы до указанного размера
• Количество соединительных клемм: 4 - по одной на каждый ввод, для надежного контакта
• Крепление крышки: винтовое - обеспечивает плотную герметизацию и возможность многократного открывания
• Пломбируемость: да - можно запечатать для предотвращения несанкционированного доступа
• Цвет: оранжевый - стандартизированный цвет для быстрой визуальной идентификации взрывозащищенных устройств
• Способ монтажа: открытой установки - крепится на стену, опору или раму, не требует закладных элементов

Совместимость и монтаж

Коробка ВРК-41-24-1-d с 4 вводами совместима с кабелями диаметром от 6,0 до 16 мм - входы рассчитаны на такие размеры, в комплекте предусмотрены уплотнители. Для монтажа используйте болты или кронштейны через отверстия в боковых стенках. Убедитесь, что кабели проходят через вводы с правильным затягиванием - перетягивание повредит уплотнение, недотягивание снижает степень защиты IP67. Крышка фиксируется четырьмя винтами; перед замыканием проверьте целостность прокладки.

Безопасность и стандарты

• Маркировка взрывозащиты по газу: 1Ex Db IIC T6 Gb - подходит для зон 1 и 2, где возможна концентрация газов группы IIC (например, водород, этилен), температурный класс T6 - максимальная поверхность не нагревается выше 85 C
• Маркировка взрывозащиты по пыли: Ex Tb IIIC T75 C Db - работает в зонах 21 и 22 с проводящей пылью категории IIIC (например, угольная, древесная), температурный класс T75 - макс. температура поверхности 75 C
• Соответствует ГОСТ Р МЭК 60079-1 и ГОСТ Р МЭК 60079-31

Преимущества

• Высокая механическая прочность алюминиевого корпуса - выдерживает нагрузки и удары на промышленных площадках
• Герметичность IP67 + пломбировка - исключают попадание влаги, пыли и сторонних предметов внутрь
• Удобство обслуживания - крышка легко снимается, клеммы доступны без демонтажа всей коробки
• Оранжевый цвет - сразу отличаем от обычных коробок, снижает риск ошибочного монтажа
• Поддержка двух типов вводов - кабель и труба - увеличивает гибкость при прокладке сети

Ограничения применения

• Не применяется в зонах с постоянным погружением в жидкости - IP67 не гарантирует длительную работу под водой
• Запрещено использовать с кабелями сечением более 4 кв.мм - это нарушит контакт и может вызвать перегрев
• Не подходит для установки внутри емкостей с давлением выше атмосферного - корпус не рассчитан на избыточное давление
• Не рекомендовано применение в средах с агрессивными химическими веществами, разъедающими алюминий (например, щелочи высокой концентрации)

Примеры использования

• Распределительная точка на нефтяном насосе в зоне 1 (по газу)
• Соединение кабелей датчиков на элеваторе зернового терминала (зоны 21–22 по пыли)
• Конечная точка питания частотного преобразователя на химическом реакторе
• Разветвление сигнальных линий в системе автоматизации на угольной шахте

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводу - используйте только укомплектованные уплотнители
• При использовании металлических труб - обязательно заземлите трубу через корпус коробки
• После сборки протестируйте герметичность: слегка надавите на крышку, убедитесь, что она не прогибается
• При необходимости пломбирования - используйте специальные пластиковые или свинцовые пломбы, подходящие по размеру отверстия
• Не забудьте указать артикул VRK11-34-4-24-D в схемах и журналах обслуживания - это ускорит поиск аналога при ремонте
