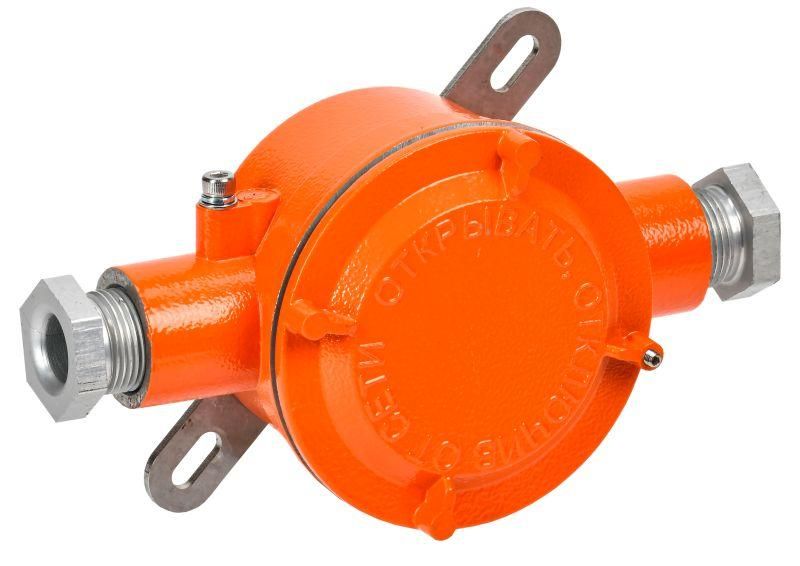

Коробка взрывозащищенная распределительная ВРК-21-24-1-d с 2 вводами - VRK11-34-2-24-D IEK

Коробка взрывозащищенная распределительная ВРК-21-24-1-d с 2 вводами от IEK - герметичный корпус из алюминия для безопасного соединения и распределения кабелей во взрывоопасных зонах. Артикул VRK11-34-2-24-D соответствует требованиям ГОСТ и международным нормам для работы в условиях повышенной опасности.

Назначение и область применения

Коробка ВРК-21-24-1-d с 2 вводами используется для защиты мест соединения и ответвлений кабелей в средах с риском взрыва газов, паров или пыли. Применяется на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах, фармацевтических и пищевых предприятиях с пылеобразующими процессами. Подходит для прокладки гибких кабелей диаметром 6–16 мм.

Технические характеристики

• Тип: взрывозащищённая распределительная коробка
• Материал: алюминий - легкий, устойчив к коррозии, не образует искр
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду
• Взрывозащита: 1ExDbIIC T6 Gb (для газов и паров), ExTbIIIC T75 C Db (для пыли)
• Номинальное напряжение изоляции: 660 В - допустимо для сетей до 690 В переменного тока
• Диаметр корпуса: 105 мм
• Форма: круглая - обеспечивает равномерное распределение давления при взрыве
• Количество вводов: 2 - для подключения двух кабелей или труб
• Максимальное сечение провода: 4 кв.мм - подходит для медных жил до этого значения
• Количество клемм: 4 - позволяет выполнить два соединения с двумя ответвлениями
• Диапазон температур: от -60 C до +70 C - работает в экстремальных климатических условиях
• Цвет: оранжевый - стандартизирован для визуального выделения взрывозащищённого оборудования
• Крышка: есть, с винтовым креплением - надёжно фиксируется, предотвращает самопроизвольное открывание
• Пломбируемость: да - можно опечатать для контроля доступа и соблюдения требований безопасности
• Способ монтажа: открытая установка - крепится на стену, опорную конструкцию или оборудование

Совместимость и монтаж

Коробка ВРК-21-24-1-d совместима с кабелями и трубами диаметром 6–16 мм. Кабельные вводы входят в комплект - дополнительно не требуется приобретать адаптеры. Для монтажа используйте болты или кронштейны через отверстия в основании. Убедитесь, что кабели проходят через вводы с плотной затяжкой - это сохраняет степень защиты IP67. Не применяйте силовые кабели с сечением более 4 кв.мм - перегрузка клемм недопустима. После сборки обязательно проверьте герметичность и пломбировку.

Безопасность и стандарты

Коробка ВРК-21-24-1-d сертифицирована по стандартам IEC 60079-1, IEC 60079-7, ГОСТ Р 51330.10 и ГОСТ Р 51330.13. Маркировка 1ExDbIIC T6 Gb означает, что устройство способно выдерживать внутренний взрыв и не вызвать возгорание внешней среды с газами группы IIC (например, водород, этилен). Маркировка ExTbIIIC T75 C Db подтверждает защиту от пыли класса IIIC (проволочная, древесная, пластиковая пыль) при температуре поверхности до 75 C. Соответствие классу взрывозащиты Gb (высокий уровень защиты) делает её подходящей для зон 1 и 21.

Преимущества

• Высокая механическая прочность алюминиевого корпуса - выдерживает удары и нагрузки
• Герметичность IP67 - исключает попадание влаги и пыли даже после длительной эксплуатации
• Универсальность вводов - поддерживают как кабели, так и металлические трубы
• Пломбируемость - позволяет контролировать целостность соединений и выполнять требования Ростехнадзора
• Широкий температурный диапазон - функционирует в холодных регионах и нагреваемых зонах
• Оранжевый цвет - легко отличается от обычного электрооборудования, снижает риск случайного вмешательства

Ограничения применения

• Не предназначен для установки внутри замкнутых щитов - только открытая установка
• Запрещено использовать с кабелями сечением свыше 4 кв.мм - возможен перегрев и выход из строя клемм
• Не рекомендовано применение в зонах постоянного воздействия воды (IP68 не достигается)
• Не подходит для подключения многожильных кабелей с бронёй - вводы рассчитаны только на гибкие кабели без усиления
• Не следует применять в средах с агрессивными химическими веществами (концентрированные кислоты, щёлочи) - алюминий может подвергаться коррозии

Примеры использования

• Подключение датчиков уровня на нефтяном терминале
• Распределение питания между взрывозащищёнными насосами на химическом заводе
• Объединение сигнальных кабелей от датчиков пыли в зерновом элеваторе
• Соединение кабелей освещения в пылегазоопасной зоне фармацевтического цеха
• Разветвление управления вентиляторами в угольной шахте

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводам - если кабель меньше 6 мм, используйте уплотнительные кольца
• При использовании нескольких коробок ВРК-21-24-1-d в одной системе - промаркируйте каждую для удобства обслуживания
• После первого запуска системы проверьте затяжку винтов крышки через 24 часа - металл может немного деформироваться при первом нагреве
• Для долговечности регулярно осматривайте уплотнители - при трещинах или потере эластичности замените их оригинальными деталями от IEK
• При необходимости удлинения кабеля - выполняйте соединение только внутри этой же коробки; не выводите провода наружу
