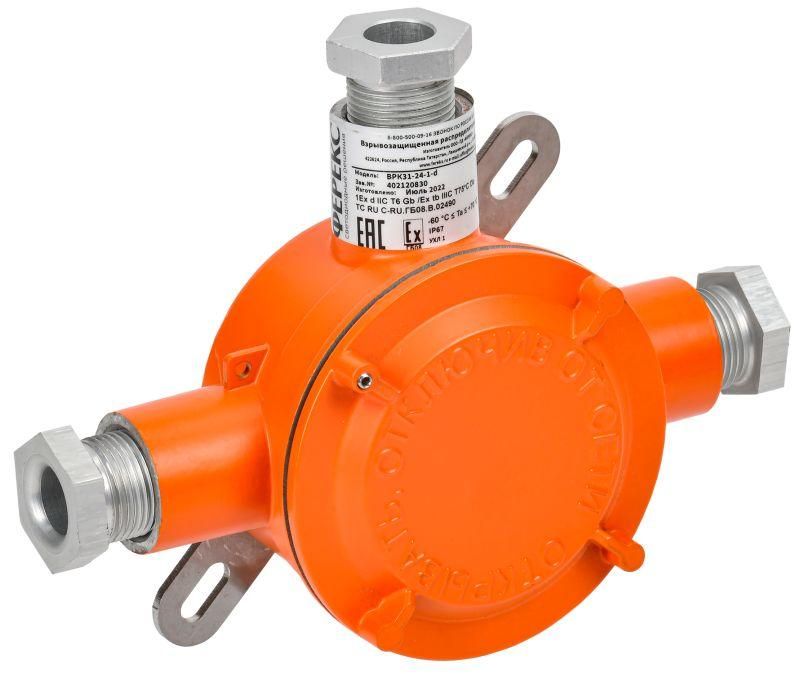

Коробка распределительная взрывозащ. ВРК-31-24-1-d с 3 вводами IEK VRK11-34-3-24-D

Коробка распределительная взрывозащищенная ВРК-31-24-1-d с 3 вводами от IEK предназначена для безопасного соединения и распределения кабелей во взрывоопасных средах. Её прочный алюминиевый корпус с IP67 и сертифицированной взрывозащитой обеспечивает надёжную работу даже в экстремальных условиях - от -60C до +70C.

Назначение и область применения

Коробка распределительная взрывозащищенная ВРК-31-24-1-d с 3 вводами используется для защиты мест соединений и ответвлений кабелей в зонах с повышенным риском взрыва. Подходит для установки там, где есть горючие газы, пары или пыль - например, на нефтегазовых объектах, химических заводах, элеваторах, угольных шахтах и производствах с пылеобразованием.

Технические характеристики

• Тип: коробка взрывозащищённая круглой формы
• Материал: алюминий - легкий, коррозионностойкий, не образует искр
• Степень защиты: IP67 - полностью герметична против пыли и временного погружения в воду
• Взрывозащита: 1ExDbIIC T6 Gb (для газов) / ExTbIIIC T75 C Db (для пыли) - соответствует требованиям для зон 1, 2, 21, 22
• Номинальное напряжение изоляции: 660 В
• Диаметр корпуса: 105 мм
• Диапазон рабочих температур: от -60 C до +70 C
• Количество вводов: 3 - для кабеля или трубы
• Максимальное сечение проводника: 4 кв.мм
• Количество клемм: 4 - для внутреннего соединения проводов
• Крышка: да, с винтовым креплением, пломбируемая
• Цвет: оранжевый - повышает видимость на объекте

Совместимость и монтаж

Коробка распределительная взрывозащищенная ВРК-31-24-1-d с 3 вводами устанавливается открытым способом - на стену, опору или раму. Кабельные вводы рассчитаны на диаметр кабеля 6–16 мм; при необходимости используются комплекты, входящие в поставку. Для герметизации важно правильно затянуть вводы и использовать уплотнители, предусмотренные производителем. Крышка фиксируется винтами - после монтажа её можно запечатать пломбой для предотвращения несанкционированного доступа. Убедитесь, что посадочные диаметры кабелей совпадают с заявленными - иначе нарушится степень защиты IP67.

Безопасность и стандарты

ВРК-31-24-1-d имеет официальную маркировку взрывозащиты по международному стандарту IECEx и ГОСТ Р 51330.10-99. Сертификация подтверждает соответствие требованиям для зон 1, 2 (газовые среды) и 21, 22 (пылевые среды). Номинальное напряжение 660 В позволяет применять коробку в сетях до 1000 В переменного тока. Алюминиевый корпус исключает возможность возникновения искр при механическом воздействии - важное требование для взрывоопасных зон.

Преимущества

• Высокая степень защиты IP67 гарантирует долгую работу в сырых, пыльных и агрессивных средах
• Широкий температурный диапазон (-60…+70 C) позволяет использовать в холодных регионах и рядом с нагревательными элементами
• Пломбируемая крышка снижает риск вмешательства и обеспечивает контроль за состоянием соединений
• Алюминиевый корпус устойчив к коррозии и не создаёт искр - безопаснее стали в зонах с метаном или пылью
• Три ввода позволяют организовать разветвления без дополнительных переходников

Ограничения применения

• Не предназначен для установки внутри замкнутых помещений с постоянным давлением выше атмосферного
• Максимальное сечение проводника - 4 кв.мм; нельзя подключать кабели большего диаметра - это нарушит герметичность вводов
• Не рекомендуется использовать в средах с агрессивными химическими веществами, которые разрушают алюминий (например, щелочи высокой концентрации)
• Запрещено вскрывать корпус в зоне взрывоопасности - любое вмешательство требует отключения питания и соблюдения процедур безопасности

Примеры использования

• Подключение датчиков уровня на нефтебазе
• Разветвление силового кабеля на конвейере в зерновом элеваторе
• Соединение кабелей управления в бункерах с древесной пылью
• Установка на внешней стене газоперерабатывающего комплекса

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно закручены - даже один слабо затянутый ввод нарушает класс защиты IP67
• Используйте только кабели с диаметром 6–16 мм, указанными в документации; большие кабели требуют специальных адаптеров
• После окончания работ обязательно запломбируйте крышку - это обязательное условие для прохождения инспекций
• При использовании в условиях частых перепадов температур следите за появлением конденсата внутри - он может вызвать коррозию контактов
• Коробка распределительная взрывозащищенная ВРК-31-24-1-d с 3 вводами от IEK совместима с другими изделиями серии ВРК - можно комбинировать с аналогичными моделями для создания систем распределения
