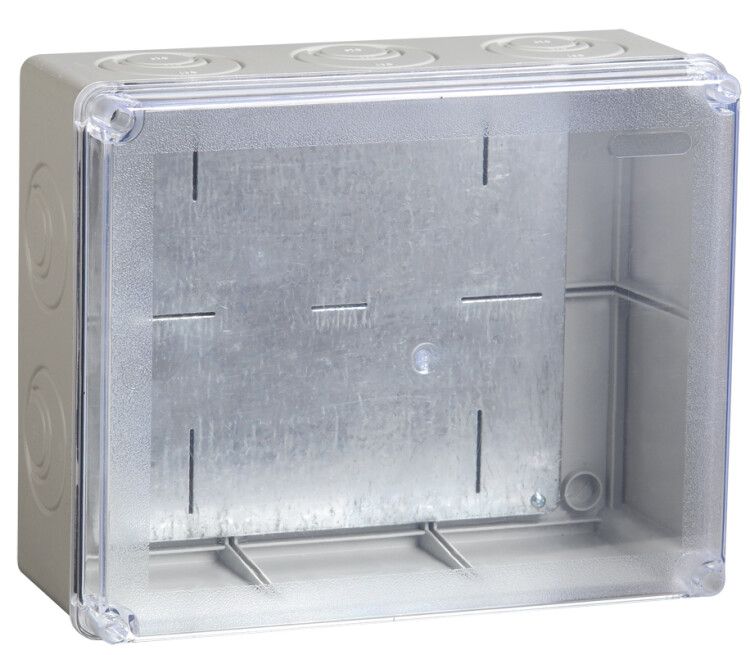

Коробка распределительная КМ4134 для о/п 240х195х90 мм IP55 (RAL7035, монт. плата, кабельные вводы 5 шт) | UKO10-240-195-090-K53-55 IEK

Коробка распаячная для открытой проводки 240х195х90 мм IP55 (RAL7035, монтажная плата, 5 кабельных вводов) от IEK предназначена для безопасного разветвления и соединения проводов в условиях повышенной запыленности и влажности. Благодаря монтажной плате и защищённому корпусу, она удобна как для бытовых, так и для промышленных задач.

Назначение и область применения

Коробка распаячная для открытой проводки 240х195х90 мм IP55 используется для организации точек ответвления кабелей и проводов при открытой прокладке. Подходит для установки в помещениях с высокой влажностью, на улице, в цехах, на производстве - там, где требуется защита от пыли и струй воды. Применяется как элемент системы электрической канализации совместно с жёсткими и гофрированными трубами. Не предназначен для скрытой проводки внутри стен.

Технические характеристики

• Размеры: 240×195×90 мм - позволяет разместить до 10 соединений без перегрузки
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в количестве, нарушающем работу) и от водяных струй из любого направления
• Материал: полистирол без галогенов - не выделяет токсичных веществ при нагреве, соответствует требованиям безопасности
• Цвет: серый (RAL 7035) - универсальный цвет для промышленных объектов
• Температурный диапазон: от -25C до +40C - работает в холодных и теплых климатических зонах
• Климатическое исполнение: УХЛ2 - рассчитана на умеренный и холодный климат с возможными осадками и перепадами температур
• Количество кабельных вводов: 5 шт. - 3 ввода Ø25 мм и 2 ввода Ø32 мм
• Крышка: прозрачная, типа “заглушка” - позволяет визуально контролировать состояние внутренних соединений без вскрытия
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Соответствие стандарту: ГОСТ 32126.1

Совместимость и монтаж

Коробка распаячная для открытой проводки 240х195х90 мм IP55 комплектуется монтажной пластиной - её можно закрепить на стене или потолке саморезами через предварительно просверленные отверстия. Для фиксации кабелей используйте стандартные кабельные вводы Ø25 и Ø32 мм. Все вводы уже предусмотрены конструкцией - дополнительные сверления не требуются. Совместима с любыми кабелями и проводами, подходящими по внешнему диаметру. Не рекомендуется использовать с трубами большего диаметра, чем указано - это нарушит степень защиты IP55.

Безопасность и стандарты

Коробка распаячная для открытой проводки 240х195х90 мм IP55 выполнена из безгалогенного материала - при возгорании не выделяет едких паров хлора или брома. Соответствует ГОСТ 32126.1, что гарантирует соответствие требованиям к прочности, термической стойкости и степени защиты. Прозрачная крышка снижает риск случайного контакта с токоведущими частями при проверках.

Преимущества

• Прозрачная крышка - позволяет контролировать состояние соединений без демонтажа
• Монтажная плата в комплекте - экономит время при установке, исключает необходимость самостоятельного крепления
• Высокая степень защиты IP55 - надёжна в условиях производства, на улице, в подъездах
• Безгалогенный материал - безопасна для людей и оборудования при аварийном нагреве
• Чётко заданные вводы - не нужно доработка корпуса, снижается риск повреждения изоляции

Ограничения применения

• Не предназначена для погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для установки в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал не устойчив к таким средам
• Запрещено использование при температурах ниже -25C или выше +40C - возможно растрескивание пластика или потеря механической прочности
• Не следует применять в качестве основной точки распределения мощных нагрузок (>16 А на один вывод) без дополнительной защиты автоматами

Примеры использования

• Разветвление силового кабеля перед подключением станка на производстве
• Подключение светильников на уличной территории с открытым монтажом
• Обустройство распределительной точки в подвале или на лестничной клетке
• Соединение проводов в системе сигнализации или управления в цеху с высокой запылённостью

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля не превышал заявленные значения (Ø25 мм и Ø32 мм) - иначе крышка не закроется плотно, и IP55 будет нарушен
• Используйте кабельные зажимы или муфты внутри коробки - они предотвращают перегиб и перетирание изоляции
• При работе в холодную погоду (ближе к -25C) не применяйте силовые инструменты для затяжки - пластик становится хрупким
• Для долговечности не перегружайте коробку более чем 8–10 соединениями - даже при наличии 10 вводов, плотная укладка затрудняет обслуживание
• При замене или модификации - всегда отключайте питание; прозрачная крышка позволяет видеть наличие напряжения только визуально - не доверяйте этому полностью
