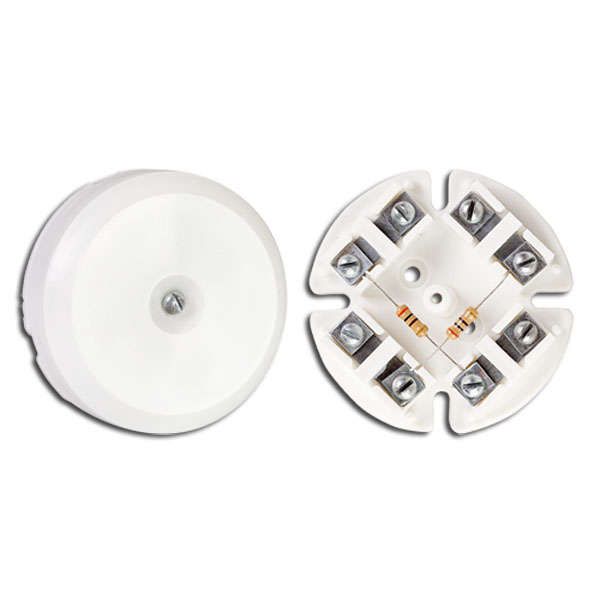

Коробка коммутационная (разветвительная) низковольтная УК-2Р с резисторами - 10281 SLT

Коробка коммутационная разветвительная низковольтная УК-2Р с резисторами от SLT — компактный элемент для организации соединений в системах охранно-пожарной сигнализации, видеонаблюдения и других слаботочных цепях. Благодаря встроенным резисторам и продуманной внутренней геометрии, устройство упрощает монтаж и снижает риск ошибок при подключении.

Назначение и область применения

Коробка коммутационная разветвительная низковольтная УК-2Р с резисторами используется для сборки точек ответвления в слаботочных сетях. Подходит для монтажа систем:

• охранно-пожарной сигнализации;
• теленаблюдения (CCTV);
• домашней автоматизации;
• систем оповещения и управления;
• любых цепей постоянного и переменного тока до низких напряжений (до 50 В).

Не предназначен для силовых цепей выше 50 В или высоких токов.

Технические характеристики

• Тип изделия: разветвительная коробка с интегрированными резисторами
• Форма: круглая
• Диаметр: 62 мм
• Материал корпуса: пластик (не поддерживающий горение)
• Цвет: белый
• Количество входов: 4 (для подвода кабелей)
• Тип крепления: винтовое — к стене или поверхности
• Тип фиксации крышки: винтовое — надёжное герметичное закрывание
• Температурный режим: от –50 °C до +50 °C — работает в суровых условиях, включая неотапливаемые помещения
• В комплекте: два резистора 300 Ом, 0,5 Вт — предварительно установлены внутри

Совместимость и монтаж

Коробка коммутационная разветвительная низковольтная УК-2Р с резисторами рассчитана на внутреннюю установку — монтируется в нишу стены или потолка. Монтаж выполняется через четыре винта, которые фиксируют корпус к основе. Кабели заходят через четыре входа, расположенные по периферии. Для удобства клеммы размещены на двух уровнях — так проще избежать перекручивания проводов и сохранить порядок.

Установка требует подготовки отверстия диаметром 62 мм. Глубина ниши должна позволять полностью поместить коробку без выступающих частей. После монтажа крышку плотно закрывают винтами — обеспечивается механическая прочность и защита от внешнего воздействия.

Преимущества

• Интегрированные резисторы 300 Ом исключают необходимость самостоятельного подбора и монтажа этих элементов — экономят время и минимизируют ошибки при подключении сигнальных линий.
• Разная высота площадок для клемм позволяет легко организовать маршруты проводов, особенно при большом числе соединений.
• Высокая температурная стойкость (-50…+50 °C) делает её пригодной для установки в холодильных камерах, на улице или в неотапливаемых зонах.
• Пластиковый корпус устойчив к коррозии, не проводит ток и не требует специального обслуживания.
• Стандартный диаметр 62 мм совместим с типовыми монтажными коробками и инструментами.

Ограничения применения

• Не применяется в цепях с напряжением свыше 50 В — не соответствует требованиям безопасности для силовой электропроводки.
• Не предназначен для открытого монтажа на поверхностях с высокой вибрацией — возможен ослабление креплений.
• Резисторы встроены и не заменяемы — если требуется другое сопротивление, необходимо использовать внешние компоненты.
• Не имеет защиты IP — не рекомендуется для установки во влажных средах без дополнительной герметизации.

Примеры использования

• Подключение четырёх датчиков движения к одному контроллеру в системе охраны офиса.
• Разветвление видео-сигнала от одной камеры к двум записывающим устройствам.
• Объединение сигналов от нескольких кнопок вызова в единую точку доступа.
• Монтаж в подвале или чердачном помещении, где температура зимой опускается ниже –30 °C.

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была больше 40 мм — этого достаточно для свободного размещения всех проводов и резисторов.
• При использовании многожильных кабелей используйте наконечники — они лучше фиксируются в клеммах и не деформируются при затяжке.
• Если коробка монтируется вне помещения, обязательно заполните все входы термоусадочными трубками или герметиком — даже без IP-защиты можно добиться достаточной герметичности.
• Запомните: резисторы уже вмонтированы — не пытайтесь их удалить или переместить; они служат для согласования импеданса в сигнальных цепях.
• При замене устройства — выбирайте ту же модель: Коробка коммутационная разветвительная низковольтная УК-2Р с резисторами от SLT (артикул 10281) — гарантирует полную совместимость с существующими схемами.
