Коммутационные коробки

Элементы для безопасного соединения и разветвления электрических цепей. Применяются в силовых сетях, слаботочных системах, промышленном оборудовании.

Как выбрать

Основные параметры, определяющие соответствие устройства вашей задаче:

• Назначение и тип сети: Отличаются коробки для силовых цепей (до сотен ампер), низковольтных систем (охрана, видеонаблюдение) и специализированных условий (взрывоопасные зоны).
• Способ монтажа: Встраиваемые (в стену), накладные (на поверхность), модульные (в составе шкафов). Определяет удобство доступа и уровень защиты.
• Степень защиты (IP): Защита от пыли и влаги. Для помещений допустим IP31-IP40, для улицы или производств - минимум IP54.
• Материал корпуса: Пластик легче и проще в монтаже, металл прочнее, лучше экранирует и рассеивает тепло, но требует заземления.
• Номинальный ток и количество выводов: Соответствие должно быть точным - недостаточный запас вызывает перегрев, избыток увеличивает габариты и стоимость.

Выбор по характеристикам

Низковольтные коробки для слаботочных систем

Подходят для монтажа в системах охранной сигнализации, домофона, CCTV, интерфейсов связи. Рассчитаны на малые токи, часто имеют простую конструкцию с винтовыми или пружинными контактами. Большинство выполнено из пластика, степень защиты средняя (IP31-IP54). Подключение через стандартные вводы диаметром 62 мм. Наличие внутренних площадок под клеммы упрощает организацию соединений. Некоторые модели уже содержат резисторы для согласования сигналов.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9]

Корпусные коммутационные коробки повышенной мощности

Применяются в распределительных щитах и сборках низковольтного оборудования. Предназначены для подключения кабелей отходящих линий при секционировании шкафов типа 4b. Изготовлены из стали, обеспечивают жесткость, защиту и отвод тепла благодаря перфорации. Устанавливаются сбоку или сзади функционального блока. Ключевой параметр - номинальный ток (100-1000 А), который должен точно соответствовать проектному решению. Такие коробки интегрируются в системы автоматических выключателей в литом корпусе.

Товары: [10] [11] [12] [13] [14] [15] [16]

Специальные исполнения: взрывозащита и огнестойкость

Коробки для работы во взрывоопасных зонах (например, химические производства) или условиях повышенной пожарной опасности. Взрывозащищённая модель ([17]) имеет маркировку Ex и герметичный корпус из полиамида, выдерживает широкий температурный диапазон. Огнестойкие версии сохраняют целостность при воздействии пламени, предотвращая распространение аварии. Эти решения строго нормируются и используются только там, где этого требуют правила безопасности.

Товары: [17] [18]

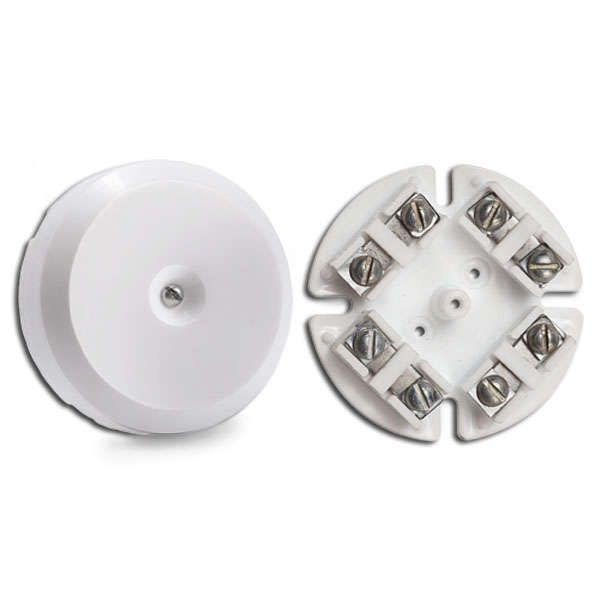

Распаечные коробки общего назначения

Используются для ответвлений в силовых и осветительных сетях. Чаще всего - накладные или наружного монтажа, с большими размерами и возможностью подключения толстых кабелей. Некоторые модели оснащены сальниками для герметизации вводов, что повышает защиту до уровня IP55. Материал - карболит или усиленный пластик. Подходят для бытового и промышленного использования вне зависимости от высоких токов, но требуют аккуратного монтажа и дополнительной защиты при открытой прокладке.

Товары: [19] [20] [21] [22]

Выбор по бюджету

Бюджетные решения

Доступные модели ([1] [2] [3] [19] [20]) подходят для временных работ, закрытых сухих помещений, прототипирования. Что теряете: сниженная степень защиты (часто ниже IP54), пластиковый корпус без усиленного оребрения, меньший срок службы при частом обслуживании. Также могут отсутствовать детали вроде сальников или фиксирующих планок. Оправданы при ограниченном бюджете и отсутствии агрессивных факторов.

Товары: [1] [2] [3] [19] [20] [6] [7]

Средний сегмент

Добавляет надёжность: металлические вставки, более качественные замки крышек (защёлки вместо винтов), лучшая герметизация (IP54-IP55). Модели ([5] [8] [9] [22]) чаще имеют продуманную внутреннюю компоновку, совместимы с клеммными колодками, устойчивы к механическому воздействию. Это оптимальный выбор для постоянного монтажа в офисах, торговых помещениях, административных зданиях.

Товары: [5] [8] [9] [22] [21]

Высокий ценовой сегмент

Получаете соответствие промышленным и специальным требованиям: работа на токах свыше 100 А, взрывозащита, огнестойкость, стационарная инсталляция в электрошкафах. Конструкции ([10] [12] [17] [18] [16]) сделаны из стали, рассчитаны на длительную службу в суровых условиях. Здесь цена формируется не «брендом», а реальной нагрузкой, сертификацией и материалами. Необходимы при соблюдении технических регламентов и проектных норм.

Товары: [10] [11] [12] [13] [14] [15] [16] [17] [18]

Выводы

Если задача - подключение камер или сигнализации в квартире → выбирайте [1] [2] [3]. При необходимости герметичности выше IP54 - [5]. Для монтажа в щитах на токи 100-250 А → подходят [10] [11] [14]. На большие токи (400-1000 А) - [12] [15] [16]. Во взрывоопасных зонах обязательно использовать [17]. При открытой прокладке силового кабеля - [22] с сальниками. Для огневой защиты трасс - [18].
