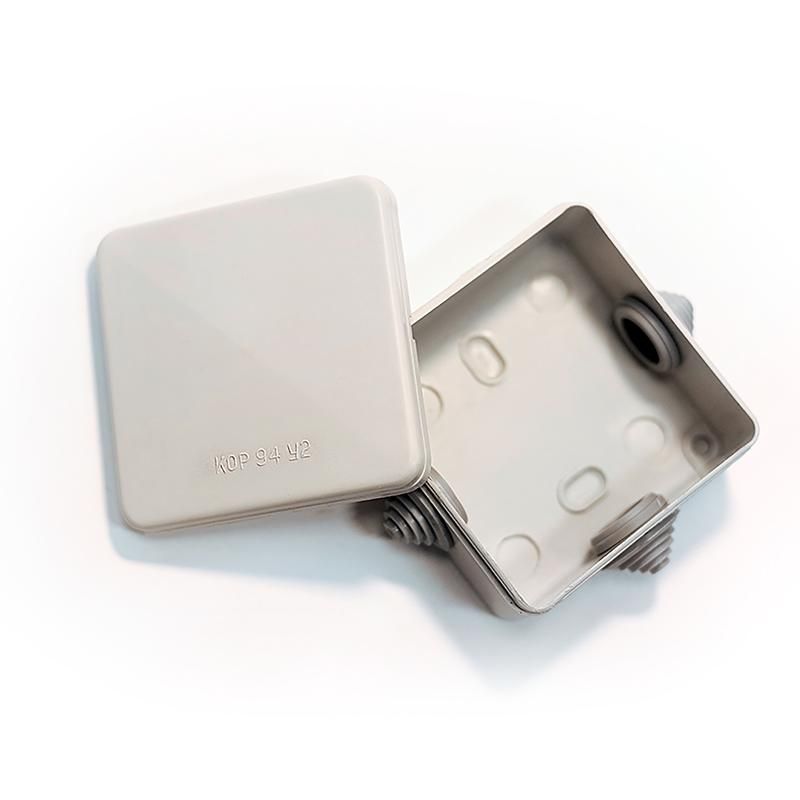

Коробка распределительная ОП 80х80х40мм IP43 КОР 94-3 ПЭМИ 43Б28КОР93М 43Б28КОР93

Коробка распределительная КОР94-3М У2 80х80х40мм IP43 от ПЭМИ предназначена для безопасного соединения и ответвления кабелей в наружных электрических сетях. Её компактный корпус из АБС-пластика обеспечивает надёжную защиту от пыли и брызг воды, что делает её подходящей для установки в условиях повышенной влажности или на открытом воздухе.

Назначение и область применения

Коробка распределительная КОР94-3М У2 используется для выполнения ответвлений и соединений проводов и кабелей в электрических цепях переменного и постоянного тока до 500 В. Подходит для кабелей с медными или алюминиевыми жилами, имеющими пластмассовую или резиновую изоляцию. Применяется при открытой прокладке проводов - например, на фасадах зданий, в производственных помещениях, на объектах ЖКХ, энергетики и транспорта.

Технические характеристики

• Размеры: 80×80×40 мм - компактная форма для ограниченного пространства
• Материал: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP43 - защищает от твёрдых частиц больше 1 мм и от брызг воды под углом до 60°
• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях с запасом по напряжению
• Климатическое исполнение: У2 - рассчитана на работу при температуре от −40C до +40C, в умеренном климате
• Количество входов: 3 - три отверстия для ввода кабелей
• Вид ввода: мембранные заглушки - обеспечивают герметичность без сверления
• Цвет: серый - совместим с большинством внешних решений
• Поверхность: гладкая - легко очищается, не задерживает грязь

Совместимость и монтаж

Коробка распределительная КОР94-3М У2 монтируется наружным способом - к стене, опоре или щиту с помощью крепёжных отверстий в основании. Для ввода кабелей используются ступенчатые заглушки Р16.03, которые плотно фиксируют кабели диаметром 7, 11,4 и 15,4 мм. Монтаж не требует специальных инструментов: достаточно затянуть болты и вставить заглушки. Крышка открывается на шарнире, позволяя удобно получать доступ к внутренним соединениям.

Безопасность и стандарты

• Изготовлена по ТУ 3464-008-01394633-2005
• Соответствует ГОСТ 14254 (IP43) и ГОСТ 15150 (климатическое исполнение У2)
• Материал - трудно горючий, соответствует требованиям пожарной безопасности
• Не содержит опасных веществ, экологически безопасен

Преимущества

• Высокая механическая прочность благодаря АБС-пластиковому корпусу
• Заглушки Р16.03 обеспечивают надёжную герметизацию без дополнительных уплотнителей
• Квадратная форма позволяет равномерно распределить нагрузку при креплении
• Небольшой вес и простота сборки снижают время монтажа
• Подходит для работы в условиях перепадов температур и высокой влажности

Ограничения применения

• Не предназначен для погружения в воду - степень защиты IP43 исключает длительное воздействие струй или потоков жидкости
• Не рекомендуется для установки внутри помещений с агрессивными химическими средами (например, кислоты, растворители)
• Максимальный диаметр кабеля - 15,4 мм; более крупные кабели не войдут через заглушки
• Не поддерживает встроенные автоматические выключатели или устройства защиты - только соединения и ответвления

Примеры использования

• Разветвление силового кабеля перед подключением светильника на фасаде здания
• Объединение трёх кабелей от датчиков на конвейере в промышленном цеху
• Соединение кабелей освещения на уличной столбе с открытым типом прокладки
• Временная разводка проводов на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля одному из трёх стандартных значений: 7, 11,4 или 15,4 мм - и выберите правильную заглушку Р16.03
• Не используйте коробку в местах с риском механических повреждений - хотя материал прочный, удары могут деформировать крышку
• При установке на вертикальную поверхность ориентируйте входы вниз, чтобы предотвратить попадание влаги внутрь
• Проверяйте герметичность после монтажа - слегка потяните каждый кабель, убедитесь, что он не выскальзывает из заглушки
• Коробка распределительная КОР94-3М У2 совместима с другими изделиями серии КОР94 - можно комбинировать с аналогичными моделями при необходимости масштабирования сети
