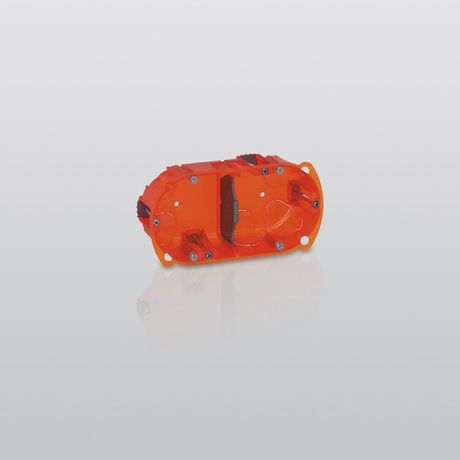

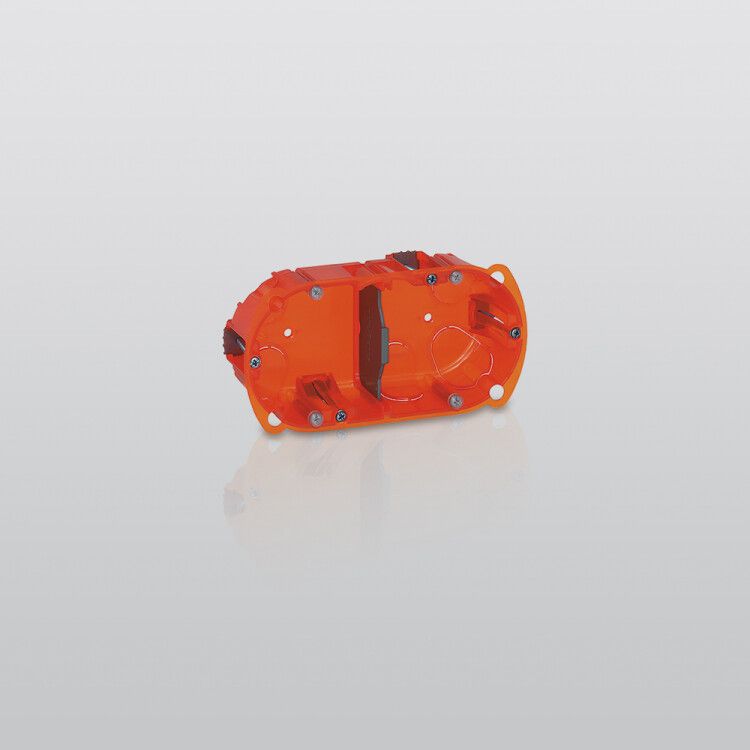

Коробка унив. 2п. глуб. 40мм Batibox верт. Leg 080102 Legrand

Коробка установочная 2 полюса глубина 40 мм повыш. прочности от Legrand Euro (артикул 080102) предназначена для скрытой установки в стене двух групп электрооборудования - например, выключателей или розеток - с повышенной механической устойчивостью. Подходит для профессионального монтажа в бетонных и кирпичных перегородках.

Назначение и область применения

Эта коробка используется для скрытого монтажа в стенах внутри зданий. Она позволяет разместить два комплекта устройств - например, двойной выключатель и двойную розетку - в одном месте, экономя пространство. Благодаря увеличенной прочности материала, подходит для мест с высокой нагрузкой на поверхность: школы, больницы, офисы, общественные помещения. Применяется в системах освещения, управления бытовыми приборами и автоматизации.

Технические характеристики

• Глубина монтажа: 40 мм - обеспечивает достаточный объём для проводов и соединений, даже при использовании крупногабаритных устройств;
• Форма: овальная - оптимальна для размещения двух устройств рядом без избыточного занимания площади стены;
• Диаметр: 67 мм - соответствует стандартным отверстиям для установки в штукатурке и бетоне;
• Количество модулей: 5 - позволяет установить до пяти стандартных модульных элементов (например, 2×2+1);
• Количество входов: 5 - есть пять точек ввода кабеля, что удобно для сложных схем с несколькими источниками питания;
• Материал: пластик без галогенов - не выделяет токсичных веществ при нагреве, безопасен для закрытых помещений;
• Степень защиты IP20 - защищает от прикосновения пальцами и твёрдыми предметами, но не от воды; подходит только для сухих внутренних помещений;
• Диапазон рабочих температур: от -5C до +50C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Цвет: оранжевый - легко отличается от других типов коробок при обслуживании;
• Ввод кабеля: сзади - позволяет выводить провода в сторону распределительного щита, минимизируя изгибы;
• Способ монтажа: горизонтальный - фиксируется параллельно полу, как стандартный вариант для большинства проектов.

Совместимость и монтаж

Коробка совместима с любыми стандартными модульными устройствами Legrand и другими производителями, имеющими крепление под DIN-рейку или винты. Для монтажа используются винты или распорки - они входят в комплект. Установка выполняется после подготовки отверстия в стене подходящего диаметра (67 мм). Кабели заводятся через задние вводы, затем фиксируются в устройствах. Диаметр жилы до 25 мм - можно использовать кабели типа NYM, VVG, ПУНП. Монтаж возможен только в вертикальном положении - не рекомендуется устанавливать коробку на потолке или под углом.

Безопасность и стандарты

Коробка выполнена из самозатухающего пластика без галогенов, соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Соответствует ГОСТ Р 50030.2 и IEC 60670-1. Степень защиты IP20 исключает риск поражения током при случайном контакте с частями внутри, но не защищает от влаги - запрещено применение в ванных комнатах, кухнях с высокой влажностью и на улице.

Преимущества

• Повышенная прочность корпуса - снижает риск трещин при затяжке винтов или ударах при отделочных работах;
• Оптимальная форма и размер - идеально сочетается с популярными двойными устройствами, не требует доработки стены;
• Пять вводов - позволяют организовать сложные цепи без лишнего количества коробок;
• Отсутствие галогенов - экологически безопасно, особенно важно в детских учреждениях и медицинских объектах;
• Яркий оранжевый цвет - ускоряет поиск при ремонте и диагностике.

Ограничения применения

• Не предназначен для влажных сред - IP20 не защищает от брызг и пара;
• Запрещён монтаж в деревянных конструкциях без дополнительной теплоизоляции - материал не рассчитан на контакт с горючими поверхностями;
• Не подходит для установки в стенах с высокой вибрацией - например, возле насосов или компрессоров;
• Размер 40 мм глубины недостаточен для установки мощных реле или автоматических выключателей с большим объемом внутренних механизмов;
• Не имеет крышки - требуется обязательная установка лицевых рамок и декоративных элементов перед окончательной отделкой.

Примеры использования

• Установка в коридоре: один блок - двойной выключатель света, второй - розетка для зарядки;
• На этаже многоквартирного дома: три модуля - выключатели, два - розетки для бытовой техники;
• В учебном классе: управление освещением и питание проектора в одной точке;
• В офисе: две группы розеток для компьютеров и оргтехники, расположенные рядом.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 67 мм, иначе коробка будет болтаться;
• Используйте только винты, указанные в инструкции - слишком длинные могут повредить провода внутри;
• При прокладке кабелей соблюдайте радиус изгиба - минимальный диаметр жилы 20–25 мм требует осторожного изгибания;
• Не забудьте надеть лицевую рамку - без неё коробка не соответствует нормам эстетики и безопасности;
• При работе в старых домах с хрупкой штукатуркой используйте распорки вместо винтов - меньше риска растрескивания стены.
