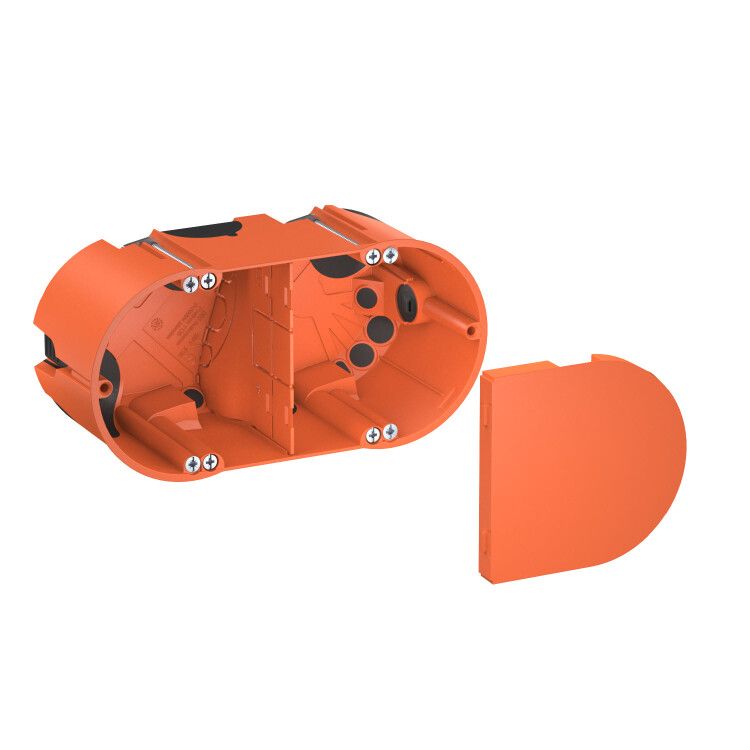

Коробка монтажная двойная HE 61-DV-L 139x68, H61мм для полых стен герметичная | 2003826 OBO Bettermann

Коробка монтажная двойная 139x68 мм, глубина 61 мм для полых стен, герметичная от OBO BETTERMANN (артикулы he 61-dv-l и 2003826) предназначена для безопасного монтажа двух электротехнических устройств внутри полой стены с возможностью подключения кабелей и труб через заранее подготовленные вводы.

Назначение и область применения

Эта распределительная коробка используется для внутренней установки в полые стены из гипсокартона, пеноблоков или других легких конструкций. Она обеспечивает компактное и защищенное место для соединений проводов, выключателей, розеток, модулей автоматики или сигнализации. Подходит для жилых домов, офисов, общественных зданий и объектов с высокими требованиями к эстетике и безопасности.

Технические характеристики

• Габариты: 139×68 мм, глубина 61 мм - позволяет разместить два устройства с достаточным свободным объемом для коммутации.
• Материал: Полипропилен - устойчив к коррозии, химически инертен, не содержит галогенов, не поддерживает горение.
• Степень защиты IP30: Защита от твердых предметов больше 2,5 мм (например, отверток), но не от воды - подходит только для сухих помещений.
• Количество вводов: 14 - включает 6 резьбовых вкладышей, 4 комбинированных ввода (Ø20 и Ø25 мм), 4 ввода для NYM 3×1,5 мм2 и 2 ввода для NYM 3×2,5 мм2.
• Максимальное сечение провода: 2,5 мм2 - не допускается подключение кабелей большего сечения.
• Количество устанавливаемых устройств: 2 - коробка имеет внутреннюю перегородку, разделяющую пространство на две камеры.
• Цвет: Оранжевый - стандартизированная цветовая маркировка для быстрой идентификации в сложных системах.
• Крепление крышки: Защелкивание - удобно для частого доступа без инструментов.
• Крепление устройств: Винтовое - совместимо с типовыми монтажными планками и корпусами розеток/выключателей.
• Толщина стены: 5–40 мм - коробка адаптирована под стандартные конструкции полых стен.

Совместимость и монтаж

Коробка монтажная двойная 139x68 мм, глубина 61 мм для полых стен, герметичная устанавливается в предварительно просверленный проем. Для фиксации используются винты, входящие в комплект. Каждый ввод оснащен мембраной, которая плотно обжимает кабель или трубу при затяжке - исключает люфт и снижает риск повреждения изоляции. Вводы с тыльной стороны позволяют выводить кабели в соседние помещения или за потолок. Установка требует точного соблюдения размеров отверстия - внешний контур коробки не должен деформировать стеновой материал.

Безопасность и стандарты

Коробка соответствует требованиям к пожарной безопасности: материал не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Степень защиты IP30 гарантирует механическую целостность, но не предназначена для влажных сред. Применение вне сухих помещений (ванная, кухня, улица) запрещено. Соответствие нормам ЕС и ГОСТ Р 50571 реализовано через сертификацию OBO BETTERMANN.

Преимущества

• Удобная двойная конструкция с перегородкой - позволяет раздельно монтировать два устройства без пересечения цепей.
• Четкая классификация вводов - каждый тип кабеля и трубы имеет свое место, уменьшает путаницу при монтаже.
• Заранее установленные резьбовые вкладыши - экономят время на сверление и нарезку резьбы на месте.
• Мембранные вводы обеспечивают надежную фиксацию без дополнительных зажимов.
• Оранжевый цвет - легко отличим от других элементов системы, ускоряет диагностику.

Ограничения применения

• Не применяется во влажных и сырых помещениях - IP30 не обеспечивает защиту от брызг и пара.
• Нельзя использовать для кабелей сечением более 2,5 мм2 - это вызывает перегрев и нарушение контакта.
• Не рекомендована для массивных стен (бетон, кирпич) - предназначена только для полых конструкций.
• Не подходит для установки мощных аппаратов (электродвигатели, преобразователи) - ограниченный объем и теплоотдача.

Примеры использования

• Подключение двух розеток в одной точке стены в спальне или детской комнате.
• Монтаж выключателя света и модуля управления шторами в одном блоке.
• Объединение сигналов от датчиков движения и освещения в системе “умный дом”.
• Размещение терморегулятора и реле отопления в стене между комнатами.

Практические советы

• Перед монтажом проверьте, чтобы толщина стены попадала в диапазон 5–40 мм - иначе коробка не будет надежно закреплена.
• При использовании труб Ø20–25 мм убедитесь, что они не имеют острых кромок - они могут повредить мембрану ввода.
• Не перегружайте одну камеру - распределяйте нагрузку равномерно между двумя отделениями.
• При замене устройства используйте только винты того же типа - не заменяйте саморезы на болты, это нарушит посадку.
• После монтажа протестируйте все соединения - особенно если использовались многожильные провода, которые могут ослабнуть при первом включении.
