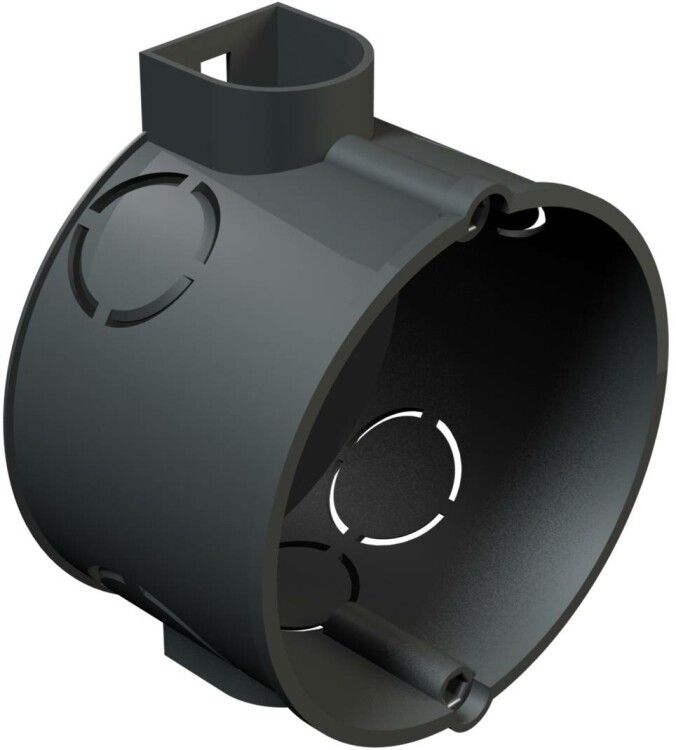

Монтажная коробка для бетонных стен UG 60 D / мм H40 (UG D) | 2003015 OBO Bettermann

Монтажная коробка OBO BETTERMANN UG 60 D предназначена для скрытой установки на бетонных стенах, обеспечивает надежную фиксацию одиночного устройства и удобный вывод семи проводов через туннельные патрубки. Коробка совместима с винтовым и распорным креплением, соответствует стандарту DIN 49 073-1.

Назначение и область применения

Монтажная коробка OBO BETTERMANN UG 60 D используется для скрытого монтажа электрооборудования - выключателей, розеток, модулей автоматики - в бетонных и кирпичных стенах. Подходит для новых строительных работ и реконструкций, где требуется прочная основа для последующего оштукатуривания. Удобна там, где важна компактность и точное расположение устройства.

Технические характеристики

• Диаметр: 60 мм
• Высота: 40 мм
• Материал: Полистирол - легкий, устойчивый к химическим воздействиям, не поддерживающий горение
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Форма: Круглая
• Количество входов: 7 - для пропуска кабелей и труб диаметром до 25 мм
• Тип патрубка: Tуннельный U-образный - позволяет легко направить провода внутрь коробки без изгибов
• Количество устройств: 1 - рассчитана на установку одного элемента управления
• Цвет: Черный
• Состав: Без галогенов - безопасна при возгорании, не выделяет токсичных паров
• Расстояние между точками крепления: 60 мм
• Подходящие винты: Саморезы 3,2 мм

Совместимость и монтаж

Коробка OBO BETTERMANN UG 60 D совместима с двумя способами крепления: винтовым и распорным. Для винтового крепления используются два отверстия под саморезы 3,2 мм. Распорное крепление применяется при необходимости быстрой фиксации в сверленых отверстиях. Муфта с защелкой предотвращает перекручивание при затяжке, что важно при работе с жесткими кабелями. Глубина 40 мм достаточна для большинства стандартных механизмов. Перед монтажом необходимо просверлить отверстие диаметром 60 мм - коробка плотно входит в него, не требуя дополнительной фиксации раствором.

Безопасность и стандарты

Corобка выполнена в соответствии с требованиями стандарта DIN 49 073-1, который гарантирует механическую стабильность и правильное распределение нагрузки при монтаже. Отсутствие галогенов в составе материала снижает риск образования ядовитых веществ при нагреве или возгорании. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначен для влажных зон.

Преимущества

• Уникальная U-образная форма патрубков упрощает прокладку кабелей - они не перегибаются внутри коробки
• Защелка на муфте исключает поворот корпуса при закручивании винтов, что особенно ценно при использовании шуруповерта
• Семь входов позволяют организовать сложную проводку без лишних переходников
• Полистирол не деформируется при температуре до +80C, сохраняет форму после оштукатуривания
• Черный цвет маскирует следы штукатурки и пыли, не требует окраски

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не защищает от влаги
• Не используется в местах с высокой механической нагрузкой - например, в проходах или на полу
• Не совместима с устройствами шире 60 мм - корпус слишком мал для двухпозиционных модулей
• Требует точного сверления отверстия 60 мм; отклонение более +-1 мм может вызвать люфт или трещины в бетоне

Примеры использования

• Установка одиночного выключателя света в бетонной стене квартиры
• Монтаж терморегулятора системы теплого пола в новостройке
• Фиксация модуля управления освещением в офисном помещении с бетонными перегородками
• Скрытое размещение розетки для зарядки оборудования в техническом коридоре

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна быть минимум 40 мм, чтобы коробка полностью ушла в стену
• При использовании распорного крепления выбирайте пластиковые распорки подходящего диаметра - не используйте металлические, они могут повредить стену
• Заполните пустоты вокруг коробки штукатуркой равномерно - неравномерное давление может деформировать полистирол
• Если провода толще 25 мм - используйте внешнюю кабельную канализацию, так как патрубки не рассчитаны на большие диаметры
• Артикул UG 60 D можно заказывать в комплекте с крышками и заглушками - они продаются отдельно, но необходимы для завершения монтажа
