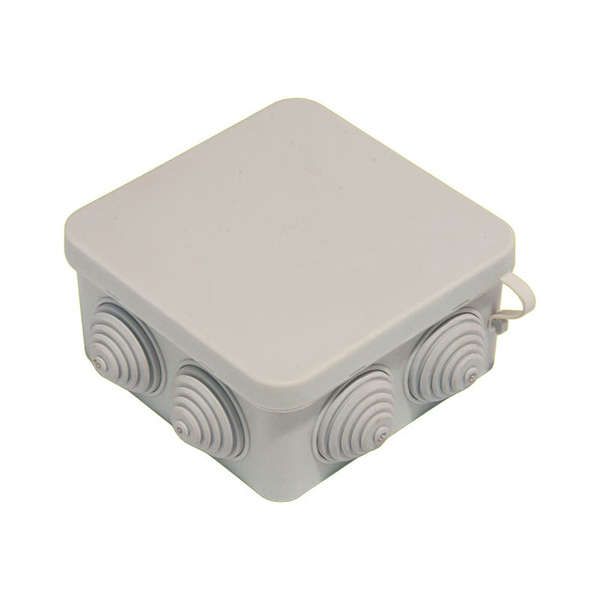

Коробка распределительная 100х100х50, 7 вывода, IP55 | КР2604-И HEGEL

Коробка распределительная 100х100х50мм, 7 выводов, IP55 от бренда HEGEL (артикул кр2604-и) - компактный корпус для наружной установки, обеспечивающий безопасную коммутацию проводов и кабелей в условиях повышенной запылённости и влаги.

Назначение и область применения

Коробка распределительная 100х100х50мм, 7 выводов, IP55 используется для организации точек соединения электрических цепей на открытом воздухе или в помещениях с высокой влажностью. Подходит для монтажа клеммников, DIN-реек, малогабаритных автоматических выключателей, реле и других устройств до 400 В. Применяется в системах освещения, управления оборудованием, на объектах ЖКХ, промышленности и сельском хозяйстве.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства
• Степень защиты: IP55 - защищает от пыли (недостаточно для полного исключения попадания) и струй воды из любого направления
• Количество выходов: 7 - позволяет подвести семь кабелей через ступенчатые сальники
• Диаметр труб: 25 мм - оптимальный для стандартных силовых кабелей сечением до 10 мм2
• Номинальное напряжение изоляции: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Материал: полипропилен - устойчив к коррозии, химическим воздействиям и перепадам температур
• Температура эксплуатации: от –25 C до +40 C - подходит для холодного и умеренного климата
• Цвет: серый - невыделяющаяся окраска для внешних установок
• Состав: без галогенов - при возгорании не выделяет токсичных газов
• Крышка: непрозрачная, фиксируется защелками - обеспечивает герметичность и предотвращает случайное открывание
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями к стене, потолку или другой жесткой поверхности

Совместимость и монтаж

Коробка распределительная 100х100х50мм, 7 выводов, IP55 имеет на внутреннем дне направляющие для крепления DIN-реек и клеммных блоков. Монтаж выполняется с помощью стандартных крепёжных элементов (саморезы, дюбели) - не требует специальных инструментов. Каждый из семи вводов оснащён ступенчатым мембранным сальником, который плотно фиксирует кабель диаметром до 25 мм и препятствует проникновению влаги и пыли. Установка допускается как вертикально, так и горизонтально. Перед монтажом проверьте соответствие диаметра кабеля сальнику - слишком тонкий кабель может не обеспечить герметичность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Отсутствие галогенов в составе материала снижает риск образования ядовитых продуктов горения. Напряжение изоляции 400 В соответствует нормам для бытовых и промышленных сетей. Коробка не предназначена для работы в взрывоопасных зонах.

Преимущества

• Устойчивость к агрессивным средам благодаря материалу - полипропилен не ржавеет и не деформируется под действием влаги
• Герметичная защелкивающаяся крышка - легко открывается для обслуживания, надёжно закрывается при сборке
• Стандартные размеры и количество вводов - совместима с большинством типовых решений
• Наличие направляющих внутри - позволяет организовать внутреннюю компоновку без дополнительных креплений
• Экономичный вес и цена - выгодно отличается от металлических аналогов

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP55 не гарантирует защиту от длительного контакта с жидкостью
• Не рекомендуется использовать при температурах ниже –25 C - материал становится хрупким
• Не подходит для кабелей с диаметром более 25 мм - сальники не обеспечат герметичность
• Непрозрачная крышка затрудняет визуальный контроль состояния внутренней проводки - требуется периодическое вскрытие для диагностики
• Не применяется в качестве основного распределительного щита - только как вспомогательная коробка для ответвлений

Примеры использования

• Подключение светильников на улице - распределение питания между несколькими фонарями
• Объединение сигналов от датчиков движения на территории предприятия
• Коммутация кабелей вентиляционных систем в сырых помещениях (цеха, теплицы)
• Временная разводка на стройплощадках перед установкой постоянных шкафов
• Разветвление сети для насосов, компрессоров и другого оборудования вне помещений

Практические советы

• Перед монтажом убедитесь, что все кабели имеют достаточную длину для свободного прохода внутри коробки - перегибы повредят изоляцию
• Затягивайте сальники равномерно - переусердствовать нельзя, чтобы не повредить мембрану
• При использовании в зимний период - избегайте ударных нагрузок на корпус, особенно при низких температурах
• Для частого доступа - выбирайте места с хорошим освещением и удобным подходом
• При необходимости увеличения числа вводов - используйте дополнительные переходные муфты, но не превышайте общую суммарную площадь сечения кабелей, указанную в документации производителя
