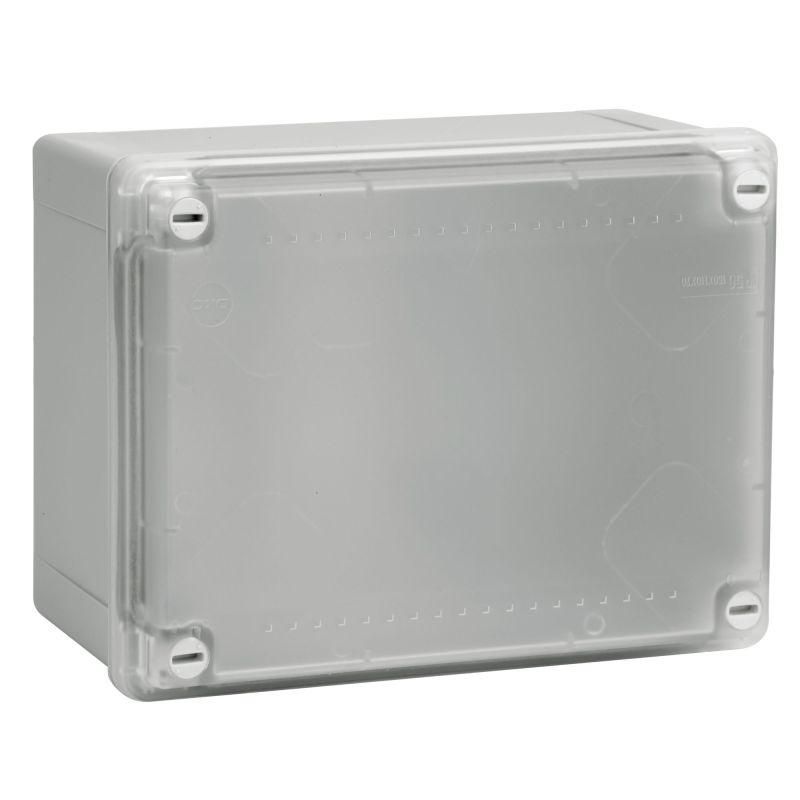

Коробка распределительная с гладкими стенками. прозрачная. IP56. 120х80х50мм | 53920 DKC ДКС

Коробка распределительная DKC Express 53920 - это герметичный корпус из прочного пластика для безопасного разветвления и соединения кабелей в условиях повышенной влажности, запыленности или на открытом воздухе. Прозрачная крышка позволяет контролировать состояние внутренних соединений без вскрытия, а наличие защитного экрана обеспечивает ЭМС-совместимость. Коробка совместима с системой DKC Express и предназначена для настенного или потолочного монтажа.

Назначение и область применения

Коробка распределительная DKC Express 53920 используется для организации точек разветвления и соединения электрических, телевизионных и телефонных кабелей. Подходит для установки в помещениях с высокой влажностью, на улице, в промышленных зонах, на объектах с требовательными условиями эксплуатации. Благодаря степени защиты IP56 и взрывозащищённому исполнению, её можно применять в средах с риском возникновения взрывоопасных смесей.

Технические характеристики

• Размеры: 120×80×50 мм
• Материал: галоген-free пластик (не выделяет токсичные вещества при нагреве)
• Степень защиты: IP56 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от -25 C до +60 C
• Цвет: серый
• Крышка: прозрачная, матовая поверхность, плотно прилегает за счёт вспененного уплотнителя
• Крепление крышки: винтовое, с возможностью пломбирования
• Ввод кабелей: через тыльную сторону, диаметр труб до 25 мм
• Экранирование: есть защитный металлический экран внутри корпуса
• Возможность соединения в ряд: да - несколько коробок можно монтировать последовательно
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка DKC Express 53920 совместима с жесткими гладкими трубами серии Express. Для ввода кабелей используются внешние кабельные муфты и зажимы - они не входят в комплект и должны быть приобретены отдельно. Монтаж осуществляется настенно-потолочно с использованием крепёжных отверстий в боковых стенках. Учитывайте, что ввод кабелей возможен только с задней стороны - передняя и боковые стенки не имеют готовых вводов. Коробки можно соединять в ряд для создания протяжённых линий распределения.

Безопасность и стандарты

• Исполнение соответствует требованиям взрывозащиты - допущено к применению во взрывоопасных зонах
• Стандарт IP56 подтверждает соответствие IEC 60529
• Отсутствие галогенов снижает опасность при пожаре - материал не выделяет едких газов
• Пломбируемость позволяет предотвращать несанкционированное вскрытие

Преимущества

• Прозрачная крышка - возможность визуального контроля состояния соединений без демонтажа
• Высокая степень защиты IP56 - надёжна даже при прямом воздействии воды и пыли
• Защитный экран - минимизирует помехи в слаботочных цепях (например, TV, Ethernet)
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Герметичность уплотнителя - исключает попадание влаги и насекомых
• Возможность модульного наращивания - удобно для масштабируемых систем

Ограничения применения

• Не предназначен для скрытой (встраиваемой) установки - только накладной монтаж
• Отсутствуют встроенные кабельные вводы - требуется использование внешних муфт и зажимов
• Не рассчитана на механические нагрузки - нельзя использовать как опору для тяжёлых кабелей
• Не подходит для помещений с постоянным воздействием химически активных жидкостей (кислоты, растворители)
• Пластиковый корпус не выдерживает прямого контакта с открытым огнём

Примеры использования

• Разветвление силового кабеля на участке конвейера в пищевой промышленности
• Подключение видеокамеры на улице - защита от дождя и пыли
• Объединение сигналов от нескольких датчиков в АСУ ТП
• Распределительная точка в подвале с высокой влажностью
• Система освещения на автостоянке с возможностью пломбировки

Практические советы

• Перед монтажом проверьте диаметр используемой трубы - он не должен превышать 25 мм
• Выбирайте кабельные зажимы с подходящим внутренним диаметром - они обеспечивают герметичность и фиксацию
• При соединении нескольких коробок в ряд соблюдайте минимальный радиус изгиба кабелей
• Пломбуйте крышку после окончания работ - это обязательное условие для работы в взрывоопасных зонах
• Не используйте коробку в местах с частыми ударными нагрузками - она не имеет усиленной конструкции
• При необходимости замены элементов внутри - открутите крышку, не повредив уплотнитель
