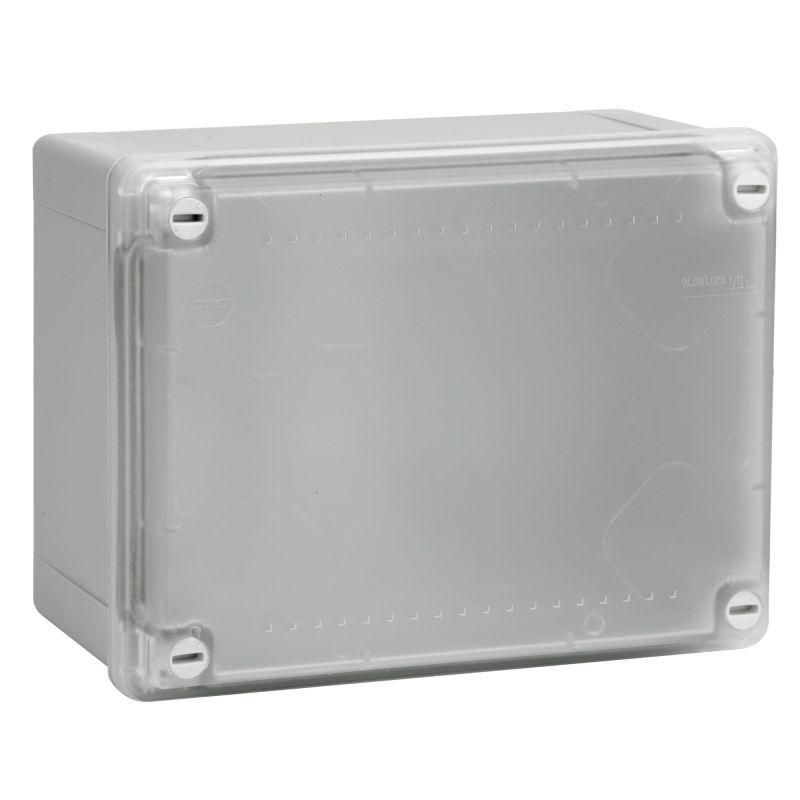

Коробка распределительная с гладкими стенками прозрачная IP56 240х190х90мм | 54220 DKC ДКС

Коробка распределительная гладкие стенки IP55/IP56 240х190х90мм от DKC (ДКС), артикул 54220, предназначена для безопасного разветвления и соединения электрических кабелей в условиях повышенной запыленности и влажности. Относится к серии Express и совместима с другими элементами этой системы.

Назначение и область применения

Коробка используется для организации точек ответвления кабелей и проводов в открытой проводке. Подходит для установки на стены и потолки в помещениях и на улице. Применяется в системах освещения, автоматизации, слаботочных сетях (телефон, TV, данные), где требуется надежная изоляция соединений. Особенно эффективна там, где возможны брызги воды, пыль или перепады температур.

Технические характеристики

• Размеры: 240×190×90 мм
• Степень защиты: IP56 - полная защита от пыли и мощных струй воды с любого направления
• Материал: пластик, содержит галогены - обеспечивает химическую стойкость, но требует осторожного обращения при термической переработке
• Цвет: серый
• Температура эксплуатации: от -25C до +60C - работает в холодных и жарких климатических зонах
• Крышка: прозрачная, позволяет визуально контролировать состояние внутренних соединений без вскрытия
• Крепление крышки: винтовое - надежное, исключает самопроизвольное открывание
• Уплотнитель: вспененный полуретановый - обеспечивает герметичность при закрытии
• Ввод кабелей: с тыльной стороны - удобен для сквозной прокладки и группового ввода
• Экранирование: да - защищает от внешних ЭМИ, снижает помехи в чувствительных цепях
• Зашита от взрыва: да - соответствует требованиям для зон с риском возгорания/взрыва (например, масляные насосы, элеваторы)
• Пломбируемость: да - можно опечатать для предотвращения несанкционированного доступа
• Соединяемость в ряд: да - несколько коробок можно монтировать последовательно для создания протяженных линий
• Защитный экран: да - встроен металлический экран внутри корпуса для экранирования
• Всепогодное исполнение: да - рассчитана на постоянную работу вне помещений

Совместимость и монтаж

Коробка совместима с трубами и аксессуарами серии Express от DKC. Для ввода кабелей используются отдельные кабельные зажимы и муфты - они не входят в комплект. Монтаж осуществляется настенно-потолочно с помощью крепежа через отверстия в боковых стенках. Удобна для комбинирования с жесткими гладкими трубами серии Express. Герметичность достигается только при правильном затягивании винтов крышки и использовании подходящих уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям к взрывозащищенным устройствам и имеет степень защиты IP56, что делает его пригодным для использования в соответствии с ПУЭ и ГОСТ Р 51317. Коробка не содержит свинца, но содержит галогены - при пожаре выделяет токсичные газы, поэтому не рекомендована для замкнутых пространств с плохой вентиляцией. Защитный экран повышает электромагнитную совместимость в промышленных средах.

Преимущества

• Прозрачная крышка - позволяет проверить целостность соединений без демонтажа
• Высокая степень защиты IP56 - надежнее, чем стандартные IP54, подходит для улицы и сырых помещений
• Встроенный защитный экран - снижает влияние электромагнитных помех на сигналы
• Возможность пломбировки - важна для объектов с ограниченным доступом (промышленные, энергообъекты)
• Соединяемость в ряд - позволяет создавать модульные линии без дополнительных переходников
• Широкий температурный диапазон - функционирует в суровых климатических условиях

Ограничения применения

• Не предназначен для прямого подключения нагрузки - только для распределения и ответвлений
• Кабельные вводы и зажимы не входят в комплект - необходимо докупать отдельно
• Содержание галогенов - не подходит для мест, где запрещено использование материалов, выделяющих токсичные вещества при горении (например, метро, больницы, детские учреждения)
• Не является герметичной емкостью для жидкостей - не следует использовать для сбора воды или в местах постоянного подтопления
• Не допускается механическая нагрузка на крышку - она не рассчитана на давление или шагание

Примеры использования

• Разветвление силовой сети на участке конвейера в пищевой промышленности
• Подключение датчиков и светильников на улице в парковой зоне
• Объединение кабелей CCTV-камер в наружной камере наблюдения
• Распределение сигнала в системе управления лифтом или эскалатором
• Создание точки обслуживания для слаботочных сетей в техническом коридоре завода

Практические советы

• Перед монтажом выбирайте кабельные зажимы по диаметру вводимых проводов - не используйте слишком малые или слишком крупные
• При установке на вертикальную поверхность ориентируйте вводы вниз - это предотвратит попадание влаги внутрь
• Плотно затягивайте винты крышки - недостаточное усилие снижает класс защиты
• При необходимости соединения нескольких коробок в ряд - соблюдайте минимальный радиус изгиба кабелей между ними
• Для работы в условиях высоких температур (>50C) убедитесь, что кабели также рассчитаны на этот диапазон
• Артикул 54220 - часть серии Express; для унификации всей системы используйте другие элементы того же бренда DKC
