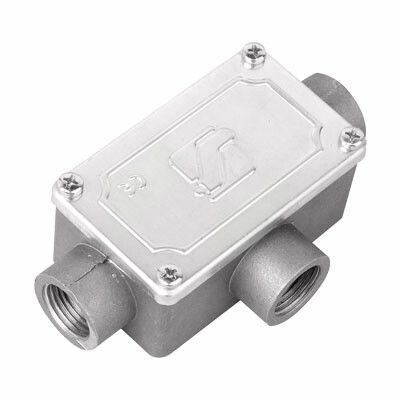

Коробка распределительная алюминиевая, 3 ввода, М16х1,5 ,IP55,118х67х42мм | 6330-16A DKC ДКС

Коробка ответвительная алюминиевая DKC (ДКС) артикул 6330-16a предназначена для безопасного соединения и распределения кабелей в условиях повышенной влажности, запыленности и перепадов температур. Её прочный корпус из алюминия, трёхвходовая резьбовая система и герметичность IP55 делают её надёжным решением для промышленных объектов.

Назначение и область применения

Коробка ответвительная алюминиевая DKC 6330-16a используется для соединения и ответвления силовых и контрольных кабелей, проложенных в металлических трубах. Подходит для установки на открытых площадках, в цехах, на конвейерах, в системах автоматизации и на объектах с агрессивной средой. Благодаря всепогодности и защите IP55, её можно применять как внутри помещений, так и на улице — например, возле оборудования, насосных станций или вентиляционных шахт.

Технические характеристики

• Материал: алюминиевый сплав — легкий, коррозионностойкий, не требует антикоррозийного покрытия;
• Количество вводов: 3 — расположены Т-образно для удобного распределения кабелей;
• Тип ввода: резьбовой, M16×1,5 — совместим с трубами диаметром 16 мм;
• Степень защиты: IP55 — защита от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления;
• Габариты: 118×67×42 мм — компактный формат для ограниченного пространства;
• Температура эксплуатации: от –25 °C до +70 °C — работает в холодных регионах и нагреваемых зонах;
• Крышка: непрозрачная, фиксируется винтами — предотвращает доступ посторонних лиц и сохраняет целостность соединений;
• Пломбируемость: да — позволяет опечатывать коробку для контроля доступа;
• Покрытие: без покрытия — поверхность алюминия остается естественной, не окрашенной;
• Содержание галогенов: да — материал содержит хлор, бром и другие элементы; важно учитывать при использовании в закрытых помещениях с требованиями к дымообразованию.

Совместимость и монтаж

Коробка ответвительная DKC 6330-16a совместима с любыми трубами и гофрами с внешним диаметром 16 мм и внутренней резьбой M16×1,5. Для монтажа используйте стандартные резьбовые вводы — затягивать их следует равномерно, чтобы не повредить резьбу в корпусе. Крепление осуществляется через отверстия в основании или боковых стенках — универсальная конструкция позволяет фиксировать коробку болтами, хомутами или на DIN-рейку (при наличии адаптера). Установка возможна вертикально, горизонтально или под углом. Перед сборкой проверьте соответствие диаметра кабеля и размера ввода — слишком толстые провода могут деформировать уплотнители.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP55 и выдерживает рабочие нагрузки в широком температурном диапазоне. Наличие пломбируемости позволяет соблюдать нормы безопасности при обслуживании электроустановок. Однако, поскольку корпус содержит галогены, при пожаре он может выделять токсичные газы — не рекомендуется использовать в местах с высокими требованиями к экологической безопасности (например, в метро, больницах, детских учреждениях).

Преимущества

• Высокая стойкость к коррозии благодаря алюминиевому сплаву — долгий срок службы даже во влажной среде;
• Т-образное расположение вводов снижает риск перегиба кабелей и упрощает прокладку;
• Винтовое крепление крышки обеспечивает плотную посадку без необходимости специальных инструментов;
• Легкий вес — проще транспортировать и монтировать по сравнению со стальными аналогами;
• Подходит для частого обслуживания — легко открывается и закрывается без потери герметичности.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP55 не гарантирует защиту от длительного контакта с жидкостью;
• Отсутствие покрытия означает, что поверхность может окисляться — хотя это не влияет на функциональность, может ухудшить внешний вид;
• Содержание галогенов исключает использование в замкнутых пространствах с людьми при риске возгорания;
• Не подходит для кабелей с диаметром более 16 мм — требуется точный подбор вводов;
• Непрозрачная крышка — нельзя визуально контролировать состояние соединений без демонтажа.

Примеры использования

• Распределение питания между несколькими станками на производстве;
• Ответвление сигнальных кабелей от главной трассы в системе автоматизации;
• Подключение датчиков к щиту управления на открытом воздухе;
• Объединение кабелей в канализационных коллекторах или на теплотрассах;
• Монтаж временного освещения на стройплощадке с необходимостью быстрого доступа.

Практические советы

• Перед установкой проверьте, что резьба вводов чистая — грязь или заусенцы могут нарушить герметичность;
• Используйте уплотнительные кольца (если не входят в комплект) для усиления защиты в очень влажных условиях;
• При монтаже в зоне с вибрацией — дополнительно закрепите коробку антивибрационными хомутами;
• Помните: посадочный диаметр 16 мм — это внешний диаметр трубы, а не внутренний. Выбирайте кабель с учетом этого;
• При пломбировании используйте одноразовые пломбы — они обеспечивают документальное подтверждение отсутствия вмешательства.
