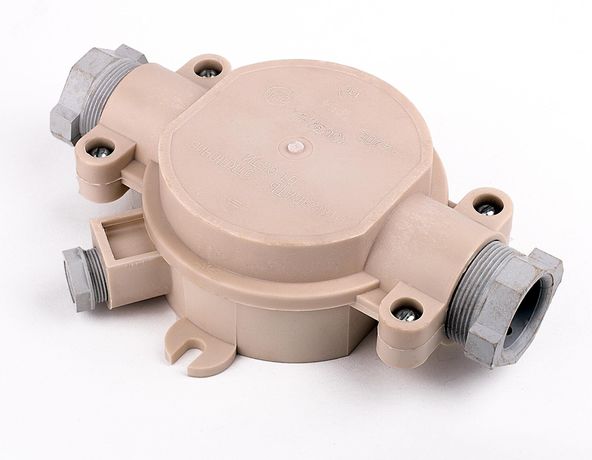

Коробка КОС 3 У2 (для магистрального кабеля сечением 16-35мм кв.) - 43Б41КОС3У ПЭМИ

Коробка КОС-3 У2 от ПЭМИ - это ответвительная распределительная коробка для безопасного подключения светильников и другого оборудования к магистральному кабелю без его разрезания. Подходит для установки на открытых участках, особенно там, где требуется надёжная защита от пыли и влаги - например, в метро, на промышленных объектах или наружном освещении.

Назначение и область применения

Коробка КОС-3 У2 используется для создания ответвлений от основного кабеля к светильникам, а также к другим одиночным потребителям электроэнергии. Она позволяет подключить оборудование без перерезания магистрали - что снижает риск повреждения изоляции и ускоряет монтаж. Применяется в системах освещения с лампами ДРЛ, ДРИ мощностью до 2000 Вт, а также для подключения любых однофазных устройств. Часто встречается в проектах метрополитена, промышленных цехов, автостоянок и наружных сетей освещения.

Технические характеристики

• Тип: распределительная коробка ответвительная
• Степень защиты: IP54 - защищена от пыли и брызг воды со всех сторон
• Материал: негорючий пластик
• Форма: круглая
• Диаметр корпуса: 124 мм
• Количество входов: 3 - один для магистрального кабеля, два для ответвительных проводов
• Выходное отверстие для ответвления: 28×32 мм
• Номинальный ток: до 25 А
• Напряжение: магистраль - 380/220 В или 660/380 В; ответвление - 220 В (фазное) или 380 В (межфазное)
• Сечение магистрального кабеля: 16–35 мм2
• Цвет: светло-серый
• Наличие клемм: да - для надёжного соединения проводов
• Срок службы: 25 лет
• Исполнение по климату: УХЛ3 (работает при температуре от −40C до +40C)

Совместимость и монтаж

Коробка КОС-3 У2 монтируется открытым способом - к стене, потолку или опоре с помощью крепёжных отверстий в корпусе. Для подключения:

• Магистральный кабель (16–35 мм2) проходит через герметичный ввод - он фиксируется без разрезания жил.
• Два ответвительных провода выводятся через второе отверстие (28×32 мм) и подсоединяются к клеммам внутри.
• Третий контакт предназначен для заземляющего провода - его можно использовать для подключения PE-проводника к светильнику или оборудованию.

Не требует специальных инструментов - достаточно обычного набора для электромонтажа. Все внутренние контакты доступны после снятия крышки.

Безопасность и стандарты

• Изготовлена по ТУ 36.18.29.01-1-86
• Материал корпуса - самозатухающий пластик, не поддерживающий горение
• Соответствует требованиям ГОСТ 15150 по исполнению УХЛ3
• Герметизация обеспечивает сохранение изоляции даже при повышенной влажности

Преимущества

• Не требует разрезания магистрального кабеля - минимизирует риск аварий и уменьшает время монтажа
• Защита IP54 позволяет применять её во влажных и запылённых помещениях
• Наличие трёх контактов - возможность подключения заземления прямо в коробке
• Долгий срок службы (25 лет) и устойчивость к перепадам температур
• Простой доступ к клеммам - обслуживание и проверка соединений без демонтажа всей системы

Ограничения применения

• Не предназначена для скрытой проводки - только открытый монтаж
• Подходит только для кабелей сечением 16–35 мм2 - меньшие или большие жилы не будут плотно закреплены
• Не рекомендуется для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном воздействии струи или затопления
• Не подходит для высокочастотных или слаботочных систем - только силовые цепи переменного тока до 25 А

Примеры использования

• Подключение точечных светильников в тоннеле метрополитена от основного кабеля питания
• Присоединение прожекторов на автостоянке к трёхфазному кабелю 35 мм2
• Добавление нового светильника в существующую сеть на производственной площадке без остановки работы
• Обустройство временного освещения на стройплощадке с использованием уже проложенных магистралей

Практические советы

• Перед монтажом убедитесь, что сечение магистрального кабеля попадает в диапазон 16–35 мм2 - иначе уплотнение будет ненадёжным.
• Заземляющий провод обязательно подключайте к третьему контакту - это соответствует нормам безопасности.
• Проверьте герметичность уплотнителей после сборки - легкий тест: продувание воздуха через входы при закрытой крышке.
• При замене светильника не вынимайте всю коробку - достаточно открутить крышку и отсоединить ответвительные провода.
• Артикул 43б41кос3у - это именно модель с тремя контактами. Если нужна версия без заземления - выбирайте КОС-2 У2.
