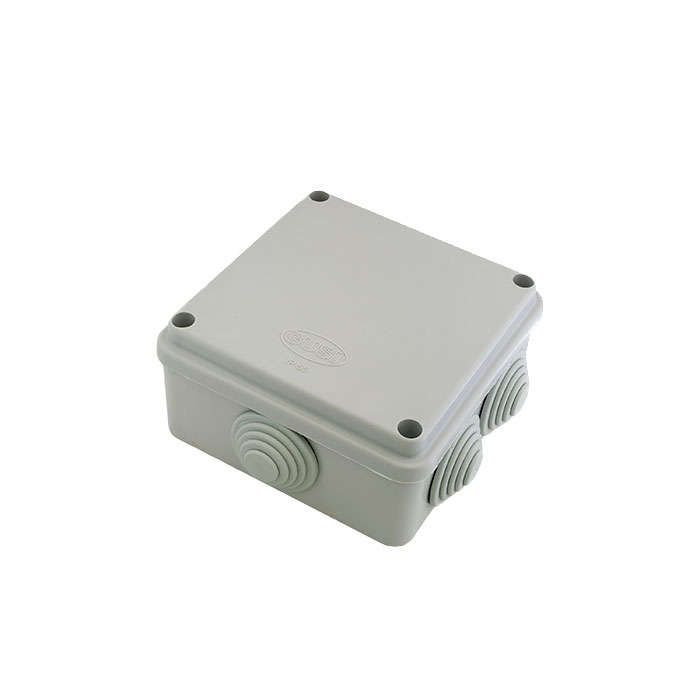

Коробка распределительная 100 50 6 муфт д32, крышка на винтах, IP55, открытой проводки, серый - С3В106 GUSI Евро

Коробка распределительная GUSI с3в106 - компактный корпус из полипропилена для открытой установки, рассчитанный на шесть вводов кабеля диаметром до 32 мм. Подходит для монтажа в помещениях с повышенной запылённостью, обеспечивает степень защиты IP55. Применяется в системах управления, автоматизации и распределении электроэнергии.

Назначение и область применения

Коробка распределительная GUSI с3в106 предназначена для организации точек соединения и ответвлений кабельных линий в условиях, где невозможна скрытая проводка. Устанавливается на стену, опору или другую твердую поверхность. Подходит для использования в цехах, на объектах ЖКХ, в административных зданиях, на улице под навесом - там, где требуется надёжная защита от пыли и брызг воды.

Технические характеристики

• Размеры: 100 × 100 × 50 мм - компактная форма для ограниченного пространства
• Количество входов: 6 муфт, каждый диаметром 32 мм - позволяет ввести до шести кабелей
• Материал: полипропилен - устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты: IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды под любым углом
• Цвет: серый - соответствует промышленным стандартам, не выгорает на свету
• Крышка: крепится на винты - обеспечивает плотное закрывание, легко открывается для обслуживания
• Способ монтажа: открытый - не требует штробления стен, монтируется на саморезы или дюбели

Совместимость и монтаж

Коробка GUSI с3в106 совместима с кабелями и трубами внешним диаметром до 32 мм. Для фиксации используются стандартные кабельные вводы с уплотнительными кольцами - они должны быть приобретены отдельно, если не входят в комплект. Монтаж выполняется на вертикальную плоскость с помощью четырёх отверстий в задней стенке. Рекомендуется использовать дюбели 4–5 мм и саморезы длиной 30–40 мм. Крышку можно снять без повреждения - достаточно открутить четыре винта. Не рекомендуется перегружать внутреннее пространство более чем шестью кабелями - это снижает эффективность теплоотдачи и затрудняет обслуживание.

Безопасность и стандарты

Коробка распределительная GUSI с3в106 соответствует требованиям к устройствам класса защиты IP55, что подтверждает её безопасность при использовании в средах с риском попадания пыли и влаги. Материал - полипропилен - не поддерживает горение и не выделяет токсичных веществ при нормальных температурных режимах. Соответствие международным стандартам IEC 60670-1 и IEC 60947-1 не указано производителем, поэтому применение в высокотребовательных промышленных системах требует дополнительной проверки.

Преимущества

• Высокая механическая прочность полипропилена - выдерживает удары и нагрузки при монтаже
• Лёгкий вес - удобно транспортировать и устанавливать
• Крышка на винтах - не деформируется при частом открывании, не теряет герметичность
• Запатентованная система крепления муфт - предотвращает проворачивание кабелей внутри
• Серый цвет - маскирует следы загрязнения, не требует покраски

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с водой - например, под дождём или в сырых подвалах без вентиляции
• Не используется в взрывоопасных зонах - материал не имеет взрывозащиты
• Не допускается использование с кабелями диаметром более 32 мм - возможны повреждения уплотнителей и потеря степени защиты
• Не подходит для монтажа в местах с температурой ниже –20C - полипропилен становится хрупким
• Не применяется в качестве основного коммутационного устройства - только как распределительная коробка

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере
• Распределение питания для освещения в производственном помещении
• Объединение сигналов от нескольких кнопочных постов на станке
• Место перехода от кабельной трассы к группе розеток в офисе
• Временный монтаж на стройплощадках перед окончательной прокладкой

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели одинаковый диаметр - смешивание 16 мм и 32 мм кабелей усложняет герметизацию
• Используйте кабельные вводы с резиновым уплотнением - они лучше сохраняют IP55 при многократных операциях
• При установке на металлическую поверхность - обязательно используйте изоляционные прокладки, чтобы исключить контакт с токоведущими элементами
• После сборки протяните винты крышки равномерно - перекос может нарушить герметичность
• Для длительной эксплуатации вне помещений - дополнительно защищайте коробку от прямых солнечных лучей, даже если она серая
• Артикулы с3в106 и с3в106 евро - это одна и та же модель; различие лишь в упаковке и региональной маркировке
