Коробка распределительная пластиковая FS огн.,IP55,240х190х90мм, 20р, 450V,6A,4мм.кв с кабельными вводами и клеммниками | FSB412004 DKC ДКС

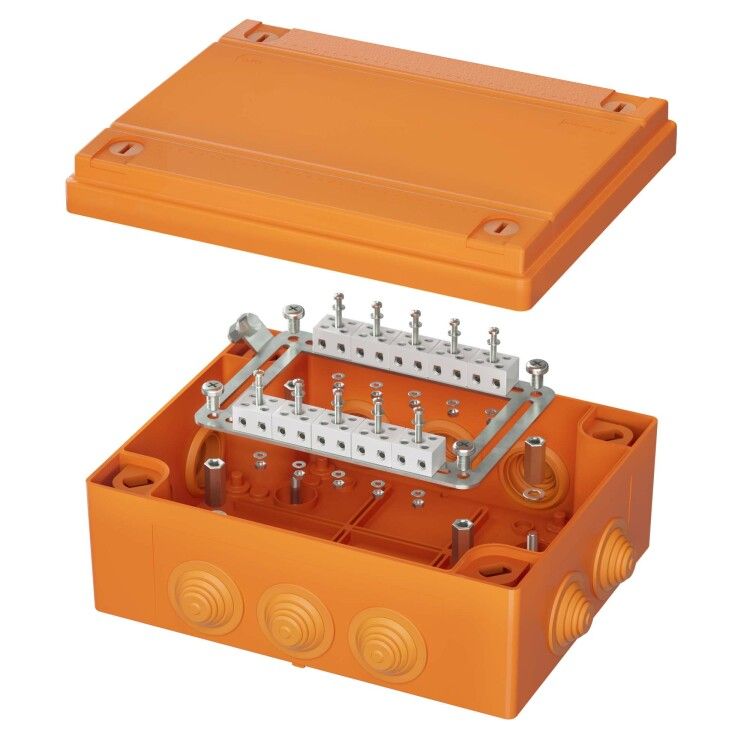

Коробка пластиковая FS с кабельными вводами и клеммниками, IP55, 240х190х90мм, 20р, 450V, 6A, 4мм.кв от бренда DKC (ДКС) — это герметичная распределительная коробка с встроенными клеммниками, предназначенная для безопасного соединения и ответвления проводов в условиях повышенной влажности, запыленности и перепадов температур. Артикул fsb412004 входит в серию Vulcan и соответствует требованиям огнестойкости.

Назначение и область применения

Коробка пластиковая FS используется для организации точек соединения и ответвления силовых и управляющих цепей в системах, где важна надёжность и долговечность. Подходит для установки на объектах с высокими требованиями к безопасности: промышленные участки, насосные станции, системы автоматизации, тоннели, наружные осветительные сети. Благодаря огнестойкому материалу и сертификации по ГОСТ Р 53316-2009, коробка сохраняет целостность при воздействии открытого пламени — её можно применять в составе огнестойких кабельных трасс.

Технические характеристики

• Габариты: 240×190×90 мм — компактный формат для ограниченного пространства
• Степень защиты: IP55 — защищена от пыли и струй воды с любого направления
• Номинальное напряжение изоляции: 450 В — рассчитана на бытовые и промышленные сети до 400 В переменного тока
• Максимальное сечение провода: 4 мм² — поддерживает медные жилы до этого значения
• Номинальный ток: 6 А — не рекомендуется для нагрузок выше этого значения
• Температурный диапазон: от -25°C до +60°C — работает в холодных и жарких условиях
• Количество кабельных вводов: 10 — позволяет подключить несколько кабелей без дополнительных фитингов
• Тип ввода: ступенчатый мембранный сальник — обеспечивает плотную посадку и герметичность
• Крышка: прозрачная — позволяет визуально контролировать состояние клемм без вскрытия
• Крепление крышки: винтовое — надёжное, не требует специнструментов
• Материал: огнестойкий термопласт без галогенов — не выделяет токсичных веществ при горении
• Цвет: оранжевый (RAL 2003) — стандартизированная окраска для легко узнаваемых распределительных узлов
• Оснащение: встроенный керамический клеммник и монтажная пластина — всё необходимое в комплекте
• Пломбируемая: да — возможность опломбирования для предотвращения несанкционированного доступа
• Возможность соединения в ряд: да — позволяет собирать модульные цепочки для масштабирования

Совместимость и монтаж

Коробка пластиковая FS имеет универсальный способ монтажа: крепится на стену, потолок, металлическую раму или DIN-рейку через встроенную монтажную пластину. Кабельные вводы расположены по всем сторонам — есть задний ввод, что удобно при сквозном проходе кабелей. Для монтажа используйте стандартные инструменты: отвёртки, клещи для обжима, нож для зачистки. Диаметр кабелей должен соответствовать внутреннему диаметру сальников — не более 8–10 мм. Убедитесь, что все вводы закрыты, даже если не используются — это сохраняет степень защиты IP55.

Безопасность и стандарты

Коробка соответствует ГОСТ Р 53316-2009 — норме для огнестойких кабельных систем. Противопожарные свойства материала обеспечивают сохранение функциональности при воздействии открытого пламени до 90 минут. Отсутствие галогенов снижает риск образования едких газов при возгорании. Все элементы (включая клеммы и крепёж) выполнены из материалов, совместимых с высокими температурами. Напряжение 450 В и ток 6 А соответствуют классу IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Все компоненты в одном корпусе — не требуется докупать клеммники или сальники
• Прозрачная крышка — контроль состояния контактов без демонтажа
• Задние и боковые вводы — гибкая маршрутизация кабелей
• Пломбировка — соответствие требованиям энергонадзора и промышленной безопасности
• Можно соединять в ряд — удобно для создания протяжённых распределительных линий
• Изделие не требует обслуживания — срок службы до 25 лет при правильной эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP55 не заменяет IP67/68
• Максимальный ток 6 А — нельзя использовать для мощных потребителей (электрокотлы, нагреватели, двигатели >1.5 кВт)
• Сечение провода не более 4 мм² — не подходит для основных вводов в здание или крупных магистральных линий
• Не рекомендуется для мест с механическими ударами — пластиковый корпус хрупок при сильных нагрузках
• Не следует использовать в средах с агрессивными химическими парами — материал устойчив, но не кислото- и щелочестойкий

Примеры использования

• Распределительная коробка на лестничной площадке для подключения светильников
• Точка ответвления кабеля к датчику движения на улице
• Объединение нескольких групп освещения в промышленном цехе
• Подключение сигнализации и управления кабельной линией в тоннеле
• Соединение кабелей в распределительном щите на открытом воздухе

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤4 мм² — превышение вызывает перегрев и выход из строя клеммника
• Используйте только винты и шайбы из комплекта — они рассчитаны на тепловое расширение материала
• При использовании всех 10 вводов — обязательно закрывайте свободные отверстия заглушками, иначе IP55 будет нарушен
• При установке в сырых помещениях — дополнительно промажьте места ввода силиконовым герметиком
• Для пломбировки используйте одноразовые пломбы с номером — это обязательное условие для прохождения инспекций
• Артикул fsb412004 совместим с другими изделиями серии Vulcan — можно собирать унифицированные системы
