Труба армированная гибкая 16 мм (30м) - 57016 ДКС

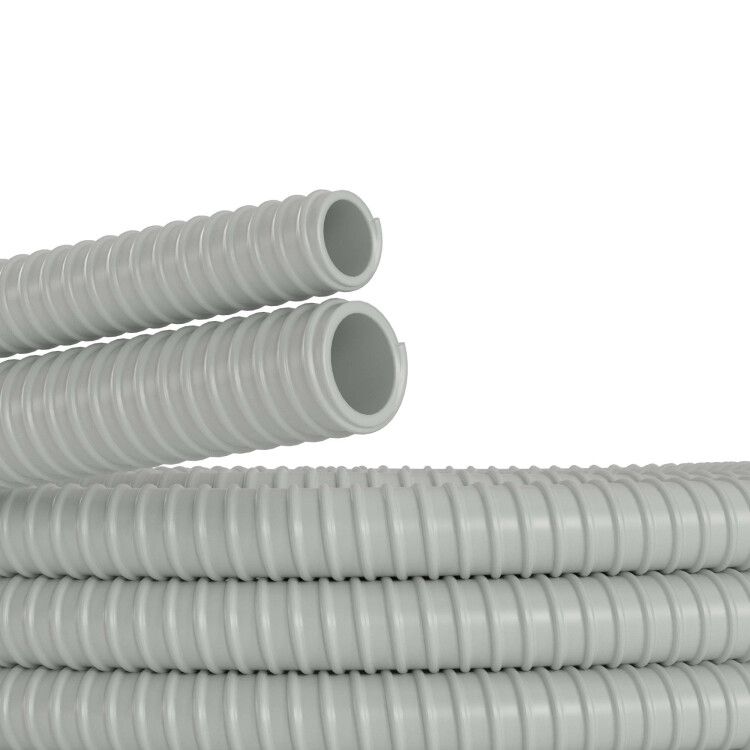

Труба гибкая армированная ПВХ диаметр 16 мм (упаковка 30 м) от DKC (ДКС) - это армированная труба для прокладки электропроводки в условиях вибраций, высокой влажности и открытых участках. Артикул 57016 входит в серию Express и предназначена для внутренней и наружной прокладки силовых и слаботочных сетей.

Назначение и область применения

Труба гибкая армированная ПВХ диаметр 16 мм используется для прокладки кабелей там, где требуется гибкость и устойчивость к механическим воздействиям. Подходит для:

• монтажа проводки к движущемуся оборудованию - станкам, конвейерам, роботам;
• прокладки электросетей в зонах с постоянными вибрациями;
• скрытой и открытой прокладки в помещениях и на фасадах зданий;
• монолитного бетонирования - можно заливать в бетон без повреждения;
• слаботочных систем - сигнализация, связь, автоматика.

Технические характеристики

• Наружный диаметр: 20,5 мм
• Внутренний диаметр: 16,1 мм (проход для кабеля - до 16 мм)
• Длина бухты: 30 метров
• Статический радиус изгиба: 32 мм - минимальный допустимый радиус при установке без повреждения
• Степень защиты IP65: полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –5 C до +60 C
• Устойчивость к УФ: да - не выгорает и не хрупнет на солнце
• Материал каркаса: жесткая пластиковая спираль из ПВХ
• Оболочка: мягкий пластикат, покрывающий спираль
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабелей
• Разрывное усилие: 200 Н
• Прочность на сжатие: 320 Н
• Пожаробезопасность: не распространяет горение (соответствует ГОСТ Р 53313-2009)
• Цвет: серый

Совместимость и монтаж

Труба совместима с комплектующими серии Express: фитинги, муфты, крепления и корпуса Viva. Для монтажа:

• не требуются специальные инструменты - режется обычным ножом или ножницами;
• при изгибе соблюдайте минимум 32 мм радиуса - иначе деформируется спираль;
• можно прокладывать в бетоне, штробах, на потолках и стенах;
• для открытой прокладки используйте крепления с зажимами - труба не провисает даже на длинных участках;
• запрещено перегибать трубу под острым углом - это нарушает герметичность и прочность.

Безопасность и стандарты

• Соответствует ГОСТ Р 53313-2009 - не поддерживает горение
• IP65 обеспечивает безопасную работу во влажных средах - цеха, подвалы, наружные площадки
• Материал не содержит свинца и других токсичных добавок
• Устойчива к химически активным средам - масла, эмульсии, моющие средства

Преимущества

• Высокая гибкость позволяет проходить через сложные маршруты без дополнительных соединителей
• Армирование спиралью предотвращает сплющивание при давлении
• Гладкая внутренняя поверхность упрощает протяжку кабелей
• Устойчивость к УФ-излучению делает её пригодной для наружного монтажа
• Долгий срок службы - не теряет форму, не растрескивается при температурных колебаниях

Ограничения применения

• Не предназначена для прокладки в местах с постоянным открытым пламенем или высокими температурами выше +60 C
• Не рекомендуется использовать в качестве несущего элемента - нельзя вешать на неё вес оборудования
• Запрещён монтаж в условиях частых ударных нагрузок выше 6 Дж - возможна деформация спирали
• Не подходит для прокладки в почве или подземных каналах - не имеет защиты от механического повреждения грунтом

Примеры использования

• Электропроводка к промышленному роботу на конвейере - труба гибкая армированная ПВХ диаметр 16 мм легко следует за движениями механизма
• Прокладка кабелей связи между этажами в монолитном доме - труба проходит через узкие каналы и заливается в бетон
• Наружная проводка на фасаде торгового центра - благодаря UФ-стойкости сохраняет целостность 10+ лет
• Силовые сети в пищевом цеху - IP65 и гладкая поверхность позволяют мыть трубу водой под давлением

Практические советы

• Перед монтажом проверьте внутренний диаметр - он 16,1 мм, значит, максимальный внешний диаметр кабеля - 14–15 мм
• При прокладке нескольких труб рядом - оставляйте зазор 10–15 мм для теплоотвода
• Используйте переходники DKC серии Express для соединения с жесткими трубами - не допускайте резких переходов
• При работе в холоде (+5…–5 C) согрейте трубу руками перед изгибом - материал становится более эластичным
• Не экономьте на креплениях - даже гибкая труба нуждается в фиксации каждые 80–100 см при вертикальной прокладке
