Конфигуратор 3 Leg BTC 3501/3 Legrand

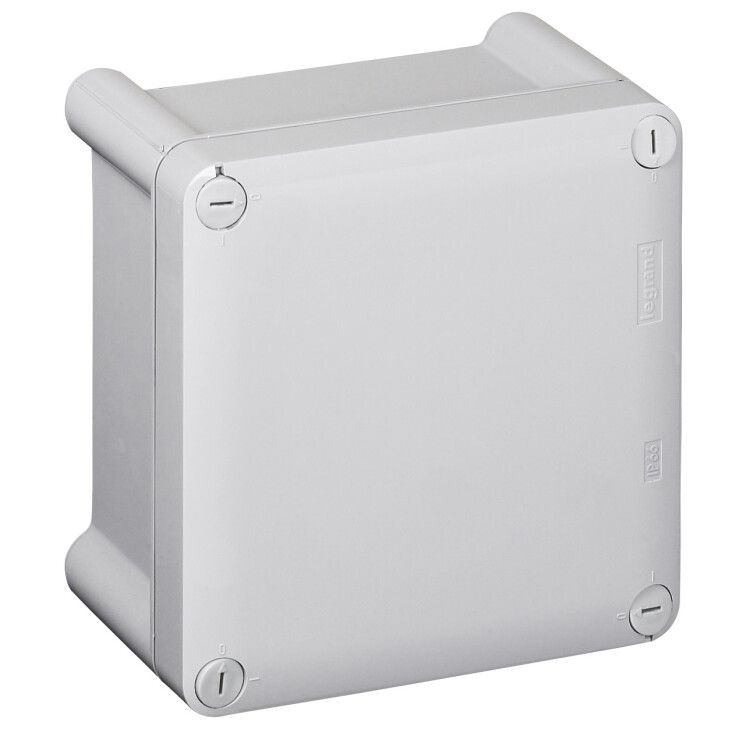

Коробка промышленная пластиковая IP66 IK08 130x130x74 мм непрозрачная крышка от Legrand - герметичный корпус для защиты соединений проводов и кабелей в сложных условиях. Артикулы 3501/3 и 035013 подходят для установки на объектах с высокой запылённостью, влагой или механическими нагрузками.

Назначение и область применения

Эта коробка предназначена для размещения и защиты точек соединения электрических проводов и кабелей. Подходит для внутренней и внешней установки там, где требуется надёжная изоляция от пыли, воды и ударов. Часто используется в промышленных зонах, на улице, в цехах, на транспорте, в системах автоматизации и управления.

Технические характеристики

• Габариты: 130×130×74 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления;
• Ударостойкость: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см);
• Материал: прочный термопластик без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Рабочая температура: от 0 C до +80 C - допустимо использование в холодных и жарких помещениях;
• Цвет: серый - маскирует загрязнения, соответствует промышленному дизайну;
• Крышка: непрозрачная, закрывается винтовым механизмом - предотвращает случайный доступ и обеспечивает плотную посадку;
• Количество вводов: 0 - требует самостоятельного сверления отверстий под кабельные вводы;
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия.

Совместимость и монтаж

Коробка имеет универсальное крепление - её можно фиксировать на стене, платформе или раме с помощью винтов через монтажные отверстия в боковых стенках. Для подключения кабелей необходимо самостоятельно просверлить входные отверстия и установить кабельные вводы (не входят в комплект). Размеры корпуса позволяют использовать стандартные вводы диаметром до 16–18 мм. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

• Соответствует требованиям IEC 60529 (защита IP66) и IEC 62262 (ударостойкость IK08);
• Отсутствие галогенов снижает риск образования ядовитых веществ при нагреве или пожаре;
• Материал не поддерживает распространение пламени - самозагасаемый пластик.

Преимущества

• Высокая степень защиты IP66 делает коробку пригодной для открытых площадок и сырых помещений;
• IK08 обеспечивает устойчивость к случайным ударам - например, при обслуживании оборудования;
• Непрозрачная крышка исключает визуальный контроль внутри - повышает безопасность персонала;
• Винтовое крепление крышки гарантирует долговечную герметичность даже после многократного открывания;
• Пластиковый корпус легкий, не ржавеет и не требует специального ухода.

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP66 не равен IP68;
• Отсутствие готовых вводов требует дополнительных работ по сверлению и комплектации кабельными вводами;
• Рабочая температура ниже 0 C недопустима - материал становится хрупким при заморозке;
• Не рекомендуется для мест с частыми температурными скачками выше +80 C - риск деформации.

Примеры использования

• Разветвление силовых кабелей на конвейере в пищевом цехе;
• Подключение датчиков на уличном освещении;
• Запитка кнопочных постов управления на производстве;
• Объединение сигналов от нескольких устройств в шкафу автоматики;
• Изоляция ответвлений в лестничных клетках или подземных переходах.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с диаметром используемых кабельных вводов (обычно 12–18 мм);
• Используйте резиновые или силиконовые уплотнители под крышкой для усиления герметичности;
• Не затягивайте винты крышки слишком сильно - это может треснуть пластик;
• Для длительной эксплуатации вне помещений лучше дополнительно защищать место установки от прямого солнца;
• Артикулы 3501/3 и 035013 взаимозаменяемы - выбирайте по наличию на складе.
