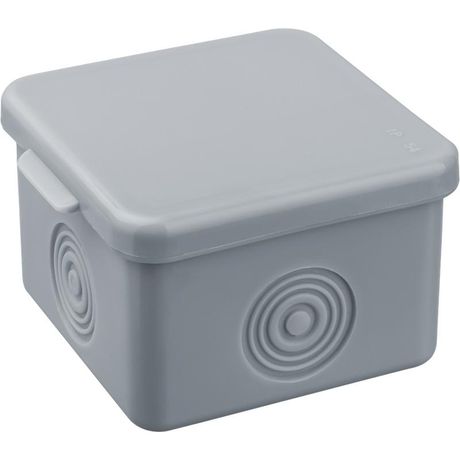

Коробка распаячная 93 756 NSS-DB-65-65-45-GR открытого монтажа (без мембран) Navigator 93756

Коробка распаячная Navigator 93756 NSS-DB-65-65-45-GR предназначена для организации точек соединения проводов в системах электропитания с открытым способом установки. Модель не имеет мембран, что упрощает доступ к внутреннему пространству при монтаже и обслуживании.

Назначение и область применения

Коробка распаячная Navigator 93756 NSS-DB-65-65-45-GR используется для безопасного размещения и защиты мест соединений проводов - например, при подключении светильников, розеток, выключателей или переходов между кабелями. Подходит для открытой прокладки на стенах в помещениях с нормальной влажностью, таких как офисы, жилые зоны, производственные участки с контролируемой средой. Не применяется во влажных, взрывоопасных или наружных условиях.

Технические характеристики

• Форма: прямоугольная, плоская
• Размеры: 65×65×45 мм (Ш×Г×В)
• Материал корпуса: пластик (поликарбонат)
• Цвет: серый (GR)
• Тип монтажа: открытый (на поверхность стены)
• Наличие мембран: отсутствуют
• Количество входных отверстий: не указано, предполагается возможность сверления

Совместимость и монтаж

Коробка Navigator 93756 NSS-DB-65-65-45-GR крепится на стену с помощью саморезов через крепёжные отверстия в боковых гранях. Для пропуска кабелей необходимо просверлить отверстия в стенках - они не предусмотрены заводом. Установка возможна на любую твёрдую поверхность: бетон, кирпич, деревянную обрешётку. Кабели должны иметь достаточную гибкость для прохода через самостоятельно выполненные отверстия. Нет фланцев или резьбы для герметизации - использование сальниковых вводов требует доработки.

Безопасность и стандарты

Произведено в соответствии с требованиями к электроустановкам для бытовых и аналогичных применений. Отсутствие мембран снижает степень защиты до IP20 - коробка не защищена от попадания воды, крупной пыли и посторонних предметов. Применяется исключительно внутри помещений.

Преимущества

• Удобный доступ к внутренним соединениям благодаря отсутствию мембран - ускоряет монтаж и ремонт
• Стандартные размеры совместимы с типовыми комплектующими и кабельными каналами
• Пластиковый корпус устойчив к коррозии и не проводит ток
• Легко окрашивается или маркируется при необходимости

Ограничения применения

• Не допускается установка в сырых помещениях, на улице, в цехах с высокой запылённостью
• Нет готовых вводов - требуется самостоятельное сверление, что увеличивает время монтажа
• Не подходит для многожильных кабелей большого диаметра из-за ограниченного внутреннего объёма
• Из-за отсутствия уплотнителей не обеспечивает герметичность - нельзя использовать там, где важна защита от влаги

Примеры использования

• Подключение группы осветительных приборов в офисном помещении
• Разветвление силового кабеля перед подключением станка
• Переход между двумя участками кабельной трассы в жилом доме
• Объединение проводов от нескольких выключателей в одной точке

Практические советы

• Перед монтажом проверьте, что внутренний объём коробки Navigator 93756 NSS-DB-65-65-45-GR достаточен для числа и сечения соединяемых проводов - переполнение повышает риск перегрева
• Для надёжного крепления используйте анкерные болты или длинные саморезы с дюбелями, особенно на бетонных стенах
• При сверлении отверстий под кабели соблюдайте минимальный радиус изгиба - не менее 8–10 диаметров кабеля
• Если нужна защита от пыли, рассмотрите установку крышки с уплотнителем или замену на модель с мембранами
• Артикул 93756 - часть серии NSS-DB; другие модели этой серии имеют аналогичную форму, но отличаются глубиной или наличием вводов - выбирайте по конкретным условиям монтажа
