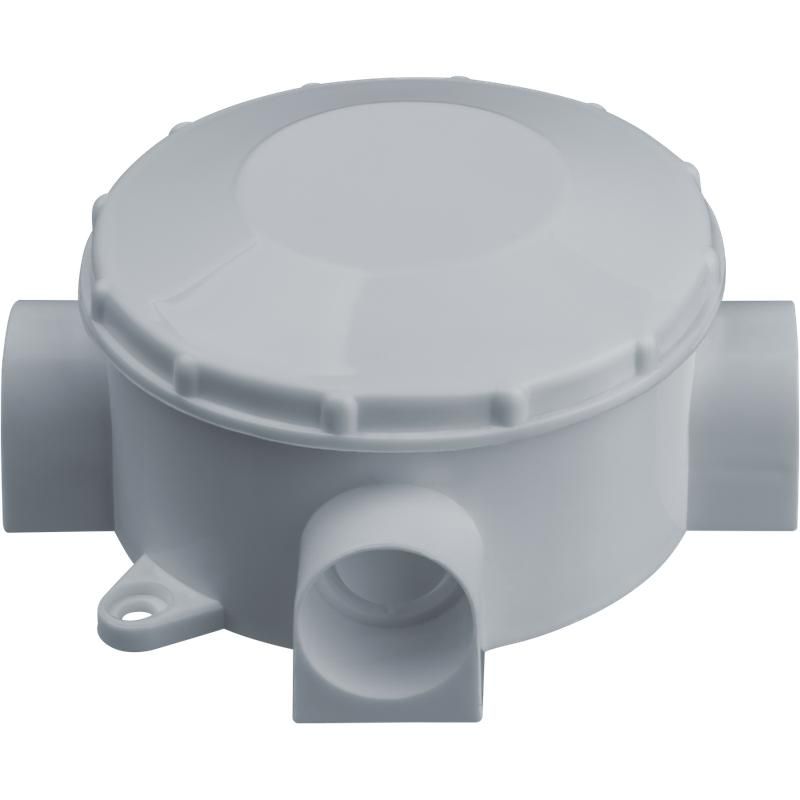

Коробка распаячная 93 759 NSS-DB-70-35-WH открытого монтажа трехрожковая бел. Navigator 93759

Коробка распаячная открытого монтажа трехрожковая белая NSS-DB-70-35-WH от бренда Navigator предназначена для организации точек соединения проводов в открытой проводке, особенно там, где требуется доступ к трем направлениям кабеля - например, на перекрестках или ответвлениях. Артикул 93759 относится к серии NSS-DB, созданной для надежного и простого монтажа в бытовых и промышленных сетях.

Назначение и область применения

Эта распаячная коробка используется для безопасного соединения и ответвления электрических проводов в системах освещения, розеточных групп и слаботочных цепей. Подходит для установки на стены, потолки и другие поверхности в помещениях с нормальной влажностью. Применяется в жилых домах, офисах, торговых залах и на объектах с легкими промышленными нагрузками.

Технические характеристики

• Форма: трехрожковая - три выхода для кабелей под углом 120° друг к другу
• Материал: пластик, устойчивый к ударным нагрузкам и УФ-излучению
• Цвет: белый
• Габариты: 70×35 мм (диаметр корпуса × высота)
• Степень защиты: IP40 - защита от крупных частиц, но не от воды
• Тип монтажа: открытый - крепится непосредственно к стене
• Поддерживаемые кабели: до 2,5 мм2 (для медных одножильных)

Совместимость и монтаж

Коробка NSS-DB-70-35-WH совместима с любыми стандартными клеммниками, изолирующими колпачками и S-образными зажимами. Для монтажа используются два фиксирующих отверстия на задней стенке - достаточно саморезов 3–4 мм диаметром. Каждый рожок имеет внутренний диаметр около 18 мм - позволяет свободно проходить кабелю с внешним диаметром до 12 мм. Перед установкой проверьте, чтобы кабель не был слишком толстым - иначе возникнет трудность с закрыванием крышки.

Безопасность и стандарты

Изготовлена из самозатухающего пластика, соответствует требованиям ГОСТ Р 50044.1-92 для распределительных коробок. Не содержит свинца и других запрещенных компонентов. Работает при температуре от –10C до +40C. Не предназначен для использования во взрывоопасных средах или на улице без дополнительной защиты.

Преимущества

• Удобная форма - три равномерно расположенных входа позволяют легко организовать ответвление без перегибов кабеля
• Легкий вес и простота установки - не требуют специальных инструментов
• Чистый внешний вид - белый цвет хорошо сочетается с большинством интерьеров
• Разборная конструкция - крышка фиксируется защелками, что обеспечивает быстрый доступ к соединениям

Ограничения применения

• Не подходит для наружной установки - отсутствует герметичность и защита от влаги
• Не рассчитана на токи выше 16 А - не используйте для мощных нагревательных приборов
• Запрещено применять в местах с постоянным воздействием влаги, химических паров или агрессивных сред
• Не рекомендовано для многожильных кабелей сечением более 2,5 мм2 - возможна деформация контактов

Примеры использования

• Разветвление световой линии в коридоре - один кабель входит, два выходят к двум люстрам
• Подключение выключателя с двумя группами освещения
• Объединение проводов от розетки и дополнительной точки питания
• Соединение сигнальных линий в системах управления малой мощности

Практические советы

• Перед монтажом всегда отключите питание - даже при небольших токах есть риск поражения
• Не затягивайте кабели слишком сильно - это повредит изоляцию внутри коробки
• При использовании нескольких кабелей одного типа - размещайте их в разных рожках, чтобы избежать перегрева
• Проверяйте плотность прилегания крышки - щель между крышкой и корпусом должна быть минимальной
• Артикул 93759 - идеальный выбор, когда нужна компактная, но функциональная распаячная коробка NSS-DB-70-35-WH
