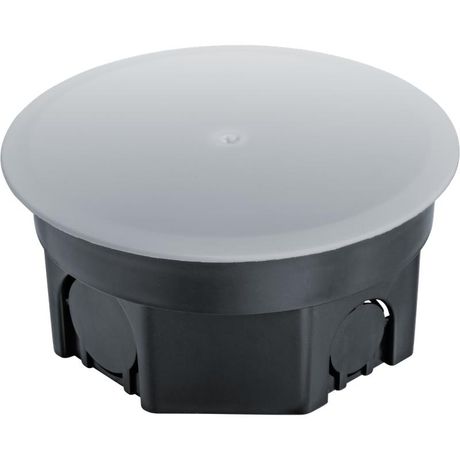

Коробка распаячная 93 762 NSS-DB-SW-100-50-BL скрытого монтажа (завинч. крыш) Navigator 93762

Коробка распаячная скрытого монтажа Navigator 93 762 (артикул 93762) предназначена для внутренней установки в стену и обеспечивает надёжную точку соединения проводов в системах освещения, автоматизации и слаботочных сетях. Модель из серии NSS-DB отличается завинчивающейся крышкой, что упрощает обслуживание и повышает герметичность.

Назначение и область применения

Коробка распаячная Navigator 93 762 используется для скрытой установки внутри стен из бетона, кирпича или гипсокартона. Она служит местом соединения и ответвления электрических проводов - например, при подключении выключателей, розеток, светильников или устройств управления. Подходит для жилых, офисных и промышленных объектов, где требуется компактное и защищённое решение для внутренних электромонтажных работ.

Технические характеристики

• Форма: прямоугольная, глубокая - оптимальна для большого количества проводов
• Размеры: 100×50 мм (ширина × высота)
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Цвет: чёрный
• Тип крышки: завинчиваемая - фиксируется резьбой, исключает случайное открывание
• Степень защиты IP40 - защита от контакта с предметами более 1 мм, но не от воды
• Установка: скрытая (встраивается в стену)

Совместимость и монтаж

Коробка Navigator 93 762 совместима со стандартными монтажными коробками и кабельными каналами того же типа. Для установки необходимо сделать в стене углубление соответствующих размеров - 100×50 мм с учётом толщины штукатурки. Крышка плотно закручивается на резьбу, поэтому не требует дополнительных зажимов или клея. Пропускные отверстия расположены по периметру - позволяют вводить кабели с любой стороны. Учитывайте, что максимальное количество проводов зависит от их сечения; рекомендуется не заполнять коробку более чем на 80% её объёма.

Безопасность и стандарты

Изготовлена из самозатухающего материала, соответствует требованиям безопасности для электромонтажных изделий. Соответствует ГОСТ Р 50044.1–92 и другим нормам для распределительных коробок в помещениях с обычной степенью опасности. Не предназначен для использования во взрывоопасных средах или на улице.

Преимущества

• Завинчивающаяся крышка обеспечивает прочную фиксацию и предотвращает случайное открытие при нагрузках или вибрациях
• Глубокий корпус позволяет размещать до 6–8 проводов сечением до 2,5 мм2 без перегрузки
• Чёрный цвет маскирует следы затирки и штукатурки после установки
• Пластик не корродирует, не проводит ток и не деформируется при температуре до +60 C

Ограничения применения

• Не подходит для открытой установки - не имеет защиты от влаги выше IP40
• Не рассчитана на использование в условиях повышенной влажности (ванная, баня, подвал без теплоизоляции)
• Не применяется в цепях переменного тока свыше 500 В
• Не допускается механическое воздействие на крышку - она не является несущей конструкцией

Примеры использования

• Подключение трёхпозиционного выключателя в спальне
• Разветвление питания для группы точечных светильников в потолке
• Объединение сигналов от датчиков движения и терморегуляторов в системе умного дома
• Точка перехода между медным и алюминиевым проводом в старой проводке

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по размеру - иначе коробка будет болтаться
• При использовании многожильных проводов используйте наконечники НШВИ - они лучше фиксируются в клеммах и не повредят корпус
• Не забудьте оставить свободный конец провода длиной 10–15 см - так проще выполнять последующие работы
• При замене крышки всегда проверяйте целостность резьбы - повреждённая резьба снижает герметичность
• Эта модель - часть серии NSS-DB, значит, все элементы этой серии совместимы между собой - можно комбинировать с другими коробками и переходниками Navigator
