Коробка распределительная С/У 100х100х50 (для полых стен) | IMT35161 Schneider Electric APC

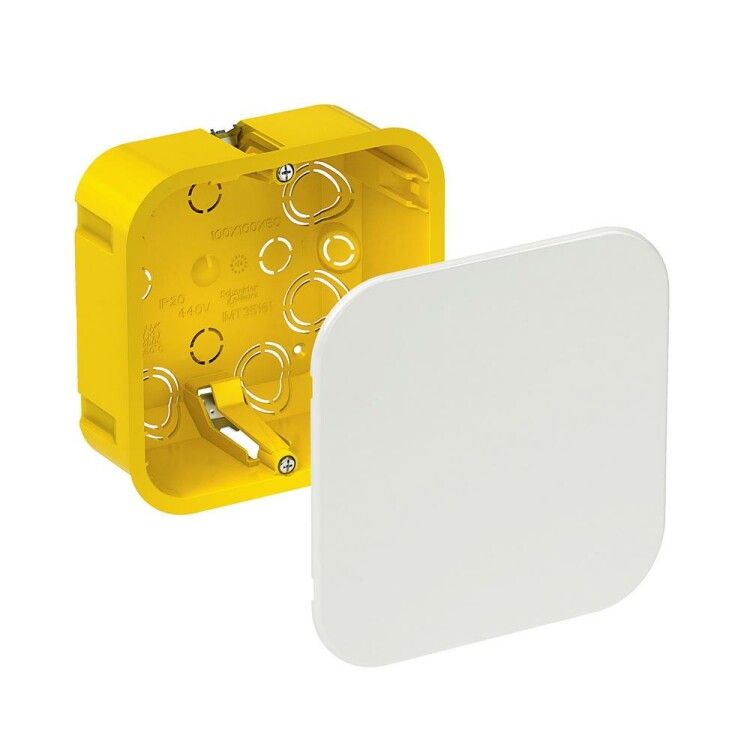

Коробка распределительная 100х100х50 мм для полых стен IP20 от Systeme Electric (артикул imt35161) предназначена для безопасного разветвления проводов внутри пустотелых перегородок — например, из гипсокартона. Коробка выполнена из прочного пластика, имеет фиксированную глубину 51 мм и два штампованных ввода для кабелей диаметром 12–20 мм.

Назначение и область применения

Коробка распределительная 100х100х50 мм для полых стен IP20 используется для соединения и ответвления электрических цепей внутри внутренних перегородок. Подходит для установки в стены из гипсокартона, пеноблоков, пустотелого кирпича и других материалов с полостью. Применяется в жилых, офисных и коммерческих зданиях при монтаже освещения, розеток, слаботочных систем. Крышка не прозрачна — доступ к проводам возможен только после демонтажа.

Технические характеристики

• Габариты: 100×100×50 мм (внешние); монтажная глубина — 51 мм
• Степень защиты: IP20 — защита от прикосновений пальцами, но не от воды и пыли
• Материал: самозатухающий пластик (не поддерживающий горение)
• Цвет: желтый
• Количество вводов: 22 штампованных отверстия для кабелей
• Диаметр кабеля: 12–20 мм
• Максимальное сечение провода: 2.5 мм²
• Температурный диапазон: от –25 °C до +60 °C
• Крепление крышки: защелкивающееся, без инструментов
• Крепление к стене: винты (в комплекте)
• Количество устройств: 1 (коробка без клемм и автоматов)
• Вводы в корпус: да, через выбиваемые отверстия
• Форма: квадратная
• Покрытие: необработанная поверхность

Совместимость и монтаж

Коробка распределительная 100х100х50 мм для полых стен IP20 устанавливается в подготовленное отверстие в пустотелой стене. Для фиксации используются винты, которые затягиваются на боковые выступы корпуса — они расклинивают коробку внутри полости. Отлично совместима с кабелями типа NYM, VVG, PVS с сечением до 2.5 мм². Установка требует предварительной разметки и вырезания проема по размеру коробки. Нельзя использовать в толстостенных стенах — она рассчитана исключительно на полую конструкцию. В комплекте нет сальников, клемм или переходников — все дополняется отдельно.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренней электропроводки. Материал выполнен из самозатухающего пластика, что снижает риск распространения пламени. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не защищает от влаги — применение в сырых помещениях (ванная, кухня, подвал) запрещено. Соответствует ГОСТ Р 50044.1 и IEC 60670-1 для распределительных коробок.

Преимущества

• Удобная глубина 51 мм — позволяет разместить соединения без перегрузки
• 22 ввода обеспечивают гибкость при прокладке нескольких кабелей
• Закрывающаяся защелка — быстрый доступ без инструментов при обслуживании
• Желтый цвет — легко отличим от других элементов проводки
• Высокая механическая прочность пластика — выдерживает давление при закреплении в стене

Ограничения применения

• Не применяется во влажных и наружных условиях — IP20 недостаточно для защиты от влаги
• Не предназначен для установки в сплошные стены — требуется полость для расклинивания
• Не содержит клемм — необходимо самостоятельно подбирать и монтировать соединители
• Максимальное сечение провода — 2.5 мм²; нельзя использовать для силовых линий выше 16 А
• Нет встроенной системы кабельного управления — провода должны быть аккуратно уложены

Примеры использования

• Разветвление питания для группы точечных светильников в потолке из гипсокартона
• Объединение проводов от трех розеток в одной стеновой нише
• Подключение сигнализации или домофона в перегородке между комнатами
• Переход от основного кабеля к нескольким слаботочным линиям (LAN, TV)

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно по размеру — 100×100 мм, иначе коробка будет болтаться
• Выбивайте отверстия под кабели осторожно — используйте сверло с насадкой, чтобы не повредить края
• Не забудьте оставить запас провода (минимум 15 см) внутри коробки для удобства соединений
• При использовании многожильных проводов — обязательно обжимайте их наконечниками, так как максимальное сечение 2.5 мм² требует плотного контакта
• После сборки проверьте, что крышка плотно защелкнута — открытая коробка нарушает нормы электробезопасности
• Коробка Systeme Electric imt35161 совместима с другими изделиями серии ЭМ коробки MultiBox — можно собирать модульные решения
