Коробка распределительная С/У 100х100х50 DIY (для полых стен) | IMT351611 Schneider Electric APC

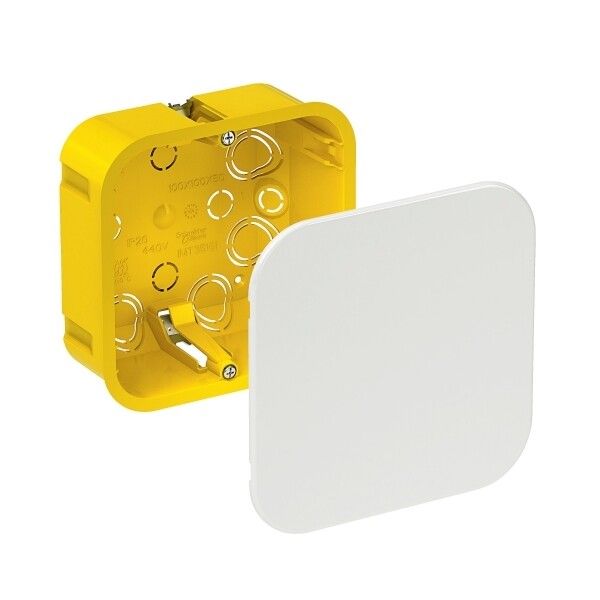

Коробка распределительная для полых стен 100х100х50 мм от Systeme Electric (артикул imt351611) предназначена для безопасного разветвления проводов внутри перегородок из гипсокартона или других полых конструкций. Эта модель из серии ЭМ коробки MultiBox обеспечивает компактное и надёжное расположение соединений, сохраняя доступ к клеммам после монтажа.

Назначение и область применения

Коробка распределительная для полых стен 100х100х50 мм используется для организации точек ответвления электропроводки внутри стен из гипсокартона, пеноблоков, панельных перегородок и аналогичных конструкций с внутренней полостью. Подходит для скрытой проводки в жилых, офисных и коммерческих помещениях. Каждая коробка служит узлом соединения нескольких кабелей — например, для питания розеток, выключателей или светильников.

Технические характеристики

• Габариты: 100×100×50 мм (внешние); монтажная глубина — 51 мм
• Материал: самозатухающий пластик (не поддерживающий горение)
• Степень защиты: IP20 — защита от прикосновения пальцами и твёрдыми предметами, но не от воды
• Цвет: желтый — высокая видимость при вскрытии
• Количество входов: 22 штампованных отверстия для ввода кабелей
• Диаметр кабеля: 12–20 мм
• Максимальное сечение провода: 2,5 мм²
• Диапазон рабочих температур: от –25 °C до +60 °C
• Тип крышки: заглушка с защелкой — фиксируется без инструментов
• Крепление: винты и шурупы для фиксации на направляющих в полости стены
• Вводы: возможны с лицевой и тыльной сторон через выбиваемые отверстия
• Покрытие: необработанная поверхность — без антикоррозийного слоя

Совместимость и монтаж

Коробка распределительная для полых стен 100х100х50 мм устанавливается в подготовленную нишу между обрешёткой или в пустоту гипсокартонной стены. Для фиксации используются встроенные винты — они зажимают боковые планки коробки между слоями материала. Отличие модели: двусторонний ввод — можно заводить кабели как спереди, так и сзади, что удобно при сложной трассировке. Крышка-заглушка легко открывается и закрывается защёлкой — не требует откручивания болтов при проверке соединений. Установка возможна даже при ограниченном пространстве благодаря малой глубине (51 мм).

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренних установок в сухих помещениях. Материал выполнен из самозатухающего пластика, снижающего риск распространения пламени. IP20 исключает контакт с токоведущими частями, но не предназначен для влажных зон. Применение вне помещений или в местах с повышенной влажностью запрещено.

Преимущества

• Удобная форма — квадратный профиль идеально встраивается в стандартные ячейки гипсокартона
• 22 входа позволяют развести несколько кабелей без лишних переходников
• Заглушка с защелкой даёт быстрый доступ к проводам без инструментов
• Двусторонний ввод повышает гибкость при прокладке трасс
• Желтый цвет упрощает поиск коробки при ремонте или модернизации

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, подвал) — IP20 недостаточно
• Не допускается использование с кабелями сечением более 2,5 мм² — риск перегрева
• Не подходит для массивных стен — требуется полость минимум 51 мм глубиной
• Не рекомендовано применение в условиях постоянных ударных нагрузок или вибрации
• Необработанная поверхность не защищена от механических царапин — осторожно обращаться при монтаже

Примеры использования

• Разветвление сети для группы розеток в перегородке из ГКЛ
• Подключение выключателя освещения в стене из пеноблоков
• Объединение проводов от двух светильников в потолочном перекрытии
• Создание точки перехода с одножильного на многожильный кабель

Практические советы

• Перед монтажом проверьте толщину стены — она должна превышать 51 мм, чтобы коробка плотно фиксировалась
• Выбивайте отверстия только там, где это необходимо — лишние отверстия оставляйте закрытыми
• Не перегружайте коробку: максимальное количество проводов — 8–10, чтобы не нарушить теплоотдачу
• При использовании в гипсокартоне используйте специальные крепёжные элементы — обычные дюбели не подходят
• После сборки обязательно проверьте герметичность защелки — открытая крышка снижает уровень безопасности
• Коробка распределительная для полых стен 100х100х50 мм от Systeme Electric совместима с другими изделиями серии ЭМ коробки MultiBox — можно использовать одинаковый тип креплений и крышек
