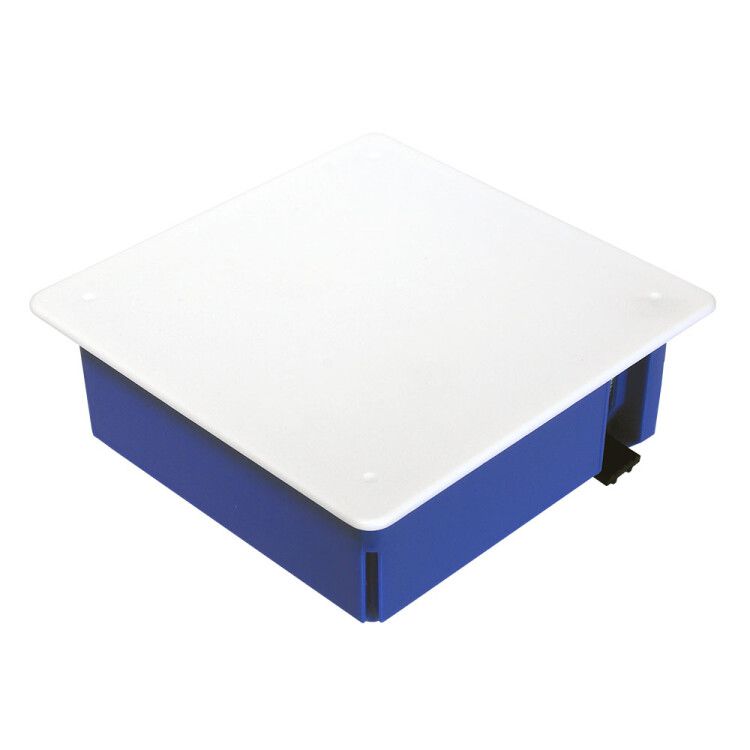

Коробка распределительная ГСК для с/п безгалогенная (HF) 103х103х47 (72шт/кор) IP20 | 80-0960 Промрукав Строитель

Коробка распределительная ГСК для скрытой проводки безгалогенная (HF) 103х103х47 IP20 от бренда ПРОМРУКАВ - компактный элемент для организации внутристенной электропроводки. Артикул 80-0960 подходит для установки в гипсокартон и полые стены, обеспечивает безопасное соединение проводов и соответствует требованиям к материалам без галогенов.

Назначение и область применения

Коробка распределительная ГСК используется для скрытой прокладки электропроводки внутри стен, перегородок и потолков. Она защищает места соединений проводов от повреждений, предотвращает доступ посторонних предметов и упрощает обслуживание электросистемы. Подходит для жилых, офисных и общественных зданий с конструкцией из гипсокартона или других полых стен. Применяется в системах освещения, розеточных групп и слаботочных сетях при условии соблюдения допустимых нагрузок.

Технические характеристики

• Габариты: 103×103×47 мм (внешние), внутренняя глубина - 45 мм
• Материал корпуса: полипропилен, крышки - полистирол
• Степень защиты: IP20 - защита от контакта с пальцами и крупными объектами, но не от воды
• Максимальное сечение провода: 10 мм2
• Диаметр ввода для трубы: 20 мм
• Количество вводов: 20 - позволяет подключить несколько кабелей или труб
• Температурный диапазон: от -25C до +40C
• Цвет корпуса: синий (RAL 5005), крышки - белый (RAL 9003)
• Крепление крышки: защелкивание - без инструментов
• Фиксация: возможна гвоздями или саморезами через специальные выступы
• Вводы: с тыльной стороны и через выбиваемые отверстия на боковых стенках
• Заземление: не требуется
• Соответствие: ТУ 27.33.13-001-52715257-2017

Совместимость и монтаж

Коробка распределительная ГСК рассчитана на монтаж в пустотелые стены, в том числе в гипсокартонные конструкции. Для фиксации можно использовать гвозди - они легко входят в боковые выступы. Также возможно закрепление саморезами. Вводы кабелей осуществляются через 20 готовых отверстий или путём выбивания пластиковой пробки - удобно при изменении схемы. Крышка плотно защёлкивается, не требует болтов. Установка выполняется после прокладки кабеля, перед штукатуркой или отделкой. Диаметр ввода 20 мм совместим с большинством стандартных гофр и труб ПВХ.

Безопасность и стандарты

Коробка изготовлена из безгалогенного материала (HF) - при возгорании не выделяет токсичных газов, что важно для помещений с людьми. Полипропилен устойчив к воздействию нагретой проволоки до 650 C, снижая риск распространения пламени. Соответствует российскому техническому регламенту ТУ 27.33.13-001-52715257-2017. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначена для влажных зон - не используйте в ванных комнатах, кухнях или на улице.

Преимущества

• Высокая прочность корпуса из полипропилена - выдерживает давление при штукатурке
• Наличие множества вводов (20) - позволяет организовать сложную разводку без дополнительных коробок
• Выбиваемые отверстия - дают гибкость при проектировании маршрутов кабелей
• Безгалогенный состав - экологически безопасен, соответствует нормам пожарной безопасности для многоквартирных домов
• Лёгкий вес и простота сборки - ускоряет монтаж

Ограничения применения

• Не предназначен для открытой проводки - только для скрытой установки в стены
• IP20 не защищает от влаги - исключено применение в помещениях с повышенной влажностью
• Максимальное сечение провода - 10 мм2; не подходит для силовых линий выше 16 А
• Не имеет заземления - нельзя использовать там, где требуется заземление металлических частей оборудования
• Рабочая температура до +40 C - не рекомендовано для установки рядом с источниками сильного тепла (например, радиаторами)

Примеры использования

• Распределение питания между несколькими розетками в комнате с гипсокартонным потолком
• Объединение проводов от светильников в коридоре с пустотелой стеной
• Подключение сигнализации или системы «умный дом» в новостройке
• Соединение кабелей в нишах для TV-панели или декоративной подсветки

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤10 мм2 - превышение вызывает перегрев
• При использовании гофры - выбирайте диаметром до 20 мм, чтобы она свободно вошла в отверстие
• Чтобы не повредить крышку при защёлкивании - надавливайте равномерно по всем углам
• Если нужен более точный ввод - выбейте отверстие только там, где будет проходить кабель, остальное оставьте целым
• Артикул 80-0960 совместим с другими изделиями серии ГСК - можно использовать в одной системе
• При штукатурке - не забудьте временно закрыть вводы малярным скотчем, чтобы избежать попадания раствора
