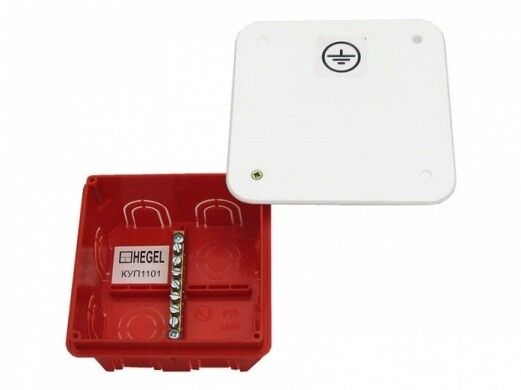

Коробка распределительная СП 90х90х50мм IP20 для уравн. потенциалов HEGEL КУП1101-И

Коробка распределительная для уравнивания потенциалов 102х102х50 мм, внутренние размеры 90х90х48,55 мм, 10 вводов, IP20 от бренда HEGEL (артикул куп1101-и) используется для безопасного соединения заземляющих проводников в системах уравнивания потенциалов внутри помещений.

Назначение и область применения

Эта коробка служит для организации дополнительной системы уравнивания потенциалов — она соединяет все металлические элементы в помещении (трубы, радиаторы, каркасы оборудования) с основным контуром заземления. Это снижает риск поражения электрическим током при случайном появлении напряжения на поверхностях.

Подходит для установки в жилых домах, квартирах, офисах, медицинских учреждениях и производственных помещениях, где требуется повышенная электробезопасность. Применяется в местах, где есть несколько заземляемых объектов, требующих надёжного соединения между собой.

Технические характеристики

• Внешний размер: 102 × 102 × 50 мм
• Внутренние размеры: 90 × 90 × 48,55 мм
• Глубина корпуса: 42 мм
• Количество вводов: 10
• Максимальное сечение провода: 10 мм²
• Степень защиты: IP20 — защищена от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: полипропилен — устойчив к химическим воздействиям, не горит, не выделяет токсичных веществ при нагреве
• Цвет: красный — стандартизированная цветовая маркировка для систем уравнивания потенциалов
• Крышка: фиксируется винтами, обеспечивает плотное закрывание
• Вводы: доступны с тыльной стороны корпуса
• Состав материала: безгалогенный — при возгорании не выделяет едких газов

Совместимость и монтаж

Коробка рассчитана на скрытую установку — монтируется в стену или перегородку после предварительного изготовления ниши. Все 10 вводов позволяют подключить до десяти заземляющих проводников различного направления. Для монтажа используются стандартные кабельные вводы или проходные муфты подходящего диаметра. Убедитесь, что глубина ниши соответствует внутренней высоте 48,55 мм — недостаточная глубина затруднит укладку проводов.

На крышке имеется символ «Заземление» — он указывает на функциональное назначение устройства и обязательность проверки соединений при осмотре.

Безопасность и стандарты

Коробка выполнена из безгалогенного полипропилена, что соответствует требованиям пожарной безопасности для помещений с людьми. Материал не поддерживает горение и не выделяет опасных паров при температуре выше нормы. Соответствует общим принципам ГОСТ Р 50571 и СП 31-110, регламентирующим системы уравнивания потенциалов.

Преимущества

• Компактный квадратный форм-фактор легко встраивается в стену даже в ограниченном пространстве
• 10 вводов обеспечивают гибкость подключения нескольких заземляющих цепей без необходимости использовать дополнительные распределительные шины
• Винтовое крепление крышки позволяет многократно открывать и закрывать коробку для обслуживания
• Красный цвет делает устройство визуально отличаемым — ускоряет диагностику и исключает путаницу с другими типами коробок
• Материал не подвержен коррозии, не требует специального ухода

Ограничения применения

• IP20 не допускает использование во влажных зонах (ванная комната, кухня, подвал) — для таких мест нужны коробки с защитой IP54 и выше
• Максимальное сечение провода 10 мм² — нельзя подключать кабели большего диаметра (например, 16 мм²), так как они не войдут в вводы
• Не предназначен для прокладки силовых или фазных проводов — только для заземляющих и уравнивающих проводников
• Не рекомендуется для открытой установки — корпус не защищен от механических повреждений и внешних факторов

Примеры использования

• Объединение труб холодного и горячего водоснабжения, радиаторов отопления и металлических ванн в ванной комнате
• Соединение всех металлических частей каркаса оборудования в серверной или производственной мастерской
• Подключение к заземляющей шине щита этажного распределительного пункта через несколько точек ввода
• Установка рядом с электрощитом для удобного доступа к заземляющим проводникам при плановой проверке

Практические советы

• Перед монтажом проверьте соответствие диаметра вводов и сечения используемых проводов — максимальное 10 мм²
• При использовании в стенах из гипсокартона или пеноблоков укрепите место установки деревянной или пластиковой рамой — материал коробки не выдерживает значительных нагрузок
• После сборки обязательно проверьте контактную целостность всех соединений — плохой контакт сводит на нет всю функцию уравнивания потенциалов
• Не перегружайте коробку более чем 10 проводами — каждый ввод рассчитан на один проводник
• При замене или модификации системы сохраняйте красный цвет — он является важным сигналом для электромонтажников и инспекторов
