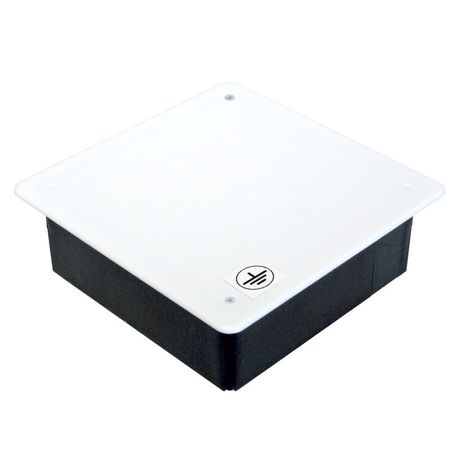

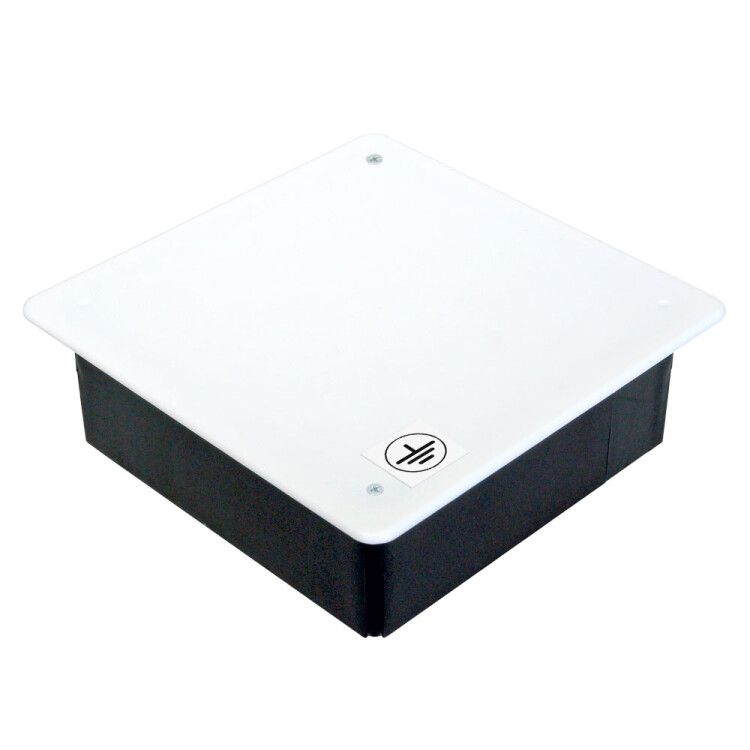

Коробка уравнивания потенциалов (КУП) для скрытой установки в сплошные стены 103х103х47 (72шт/кор) IP20 | 80-0860С-У Промрукав Строитель

Коробка уравнивания потенциалов (КУП) ПРОМРУКАВ 80-0860с-у предназначена для безопасного соединения металлических элементов в зонах с высокой влажностью — например, в ванных комнатах и душевых. Эта распределительная коробка для скрытой установки в бетонные и кирпичные стены обеспечивает равномерное распределение потенциала, снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов (КУП) ПРОМРУКАВ 80-0860с-у используется в составе дополнительной системы уравнивания потенциалов (ДСУП). Она соединяет все доступные токопроводящие части — металлические трубы водоснабжения и отопления, корпуса ванн и душевых кабин, радиаторы, сетки тёплого пола и другие элементы. Это предотвращает возникновение разницы потенциалов, которая может вызвать удар током при одновременном прикосновении к двум таким объектам.

Подходит для установки в жилых, общественных и медицинских помещениях с повышенной опасностью — особенно там, где есть вода и металлические конструкции. Установка обязательна по требованиям ПУЭ в ванных, душевых, саунах и бассейнах.

Технические характеристики

• Габариты: 103×103×47 мм (внешний размер); внутренняя глубина — 45 мм
• Материал: полипропилен без галогенов — устойчив к влаге, химически инертен, не выделяет токсичных веществ при перегреве
• Степень защиты: IP20 — защищает от предметов более 12 мм, но не от воды; предназначен только для сухих или условно влажных помещений внутри стен
• Количество входов: 20 — позволяет подключить несколько проводников одновременно
• Максимальное сечение проводника: 10 мм² — совместима с медными проводами до этого значения
• Цвет: чёрный — маскируется в штукатурке и бетоне
• Температурный диапазон: от –25°C до +40°C — подходит для большинства климатических зон
• Крышка: непрозрачная, фиксируется винтами
• Вводы: с тыльной стороны и в боковые стенки — удобно для прокладки кабелей из разных направлений
• Заземление: не требуется — функция уравнивания выполняется через внутреннюю шину

Совместимость и монтаж

Коробка уравнивания потенциалов (КУП) ПРОМРУКАВ 80-0860с-у рассчитана на скрытую установку в сплошные стены — бетонные, кирпичные, пеноблоки. Для монтажа делается штроба нужного размера, коробка закрепляется раствором или специальными анкерами. Все проводники (медные, сечением до 10 мм²) заводятся в корпус через предусмотренные вводы и подсоединяются к внутренней шине с помощью болтов.

Винтовое крепление крышки обеспечивает надёжную герметизацию и возможность последующего осмотра. Подключение проводов рекомендуется выполнять с запасом длины — минимум 15 см — чтобы можно было легко переустанавливать или проверять соединения.

Безопасность и стандарты

Коробка соответствует требованиям ПУЭ (Правила устройства электроустановок) для систем уравнивания потенциалов. Материал — полипропилен без галогенов — не поддерживает горение и не выделяет ядовитых газов при нагреве, что повышает пожарную безопасность. Наличие винтов и прочной конструкции исключает случайное открытие крышки после монтажа.

Преимущества

• Высокая плотность компактного корпуса — 20 входов позволяют собрать всю группу соединений в одном месте
• Удобные вводы с тыльной стороны — упрощают прокладку кабелей от удалённых точек
• Непрозрачная крышка — скрывает соединения, препятствует неквалифицированному вмешательству
• Отсутствие необходимости в заземлении — система работает за счёт уравнивания, а не заземления
• Устойчивость к влаге и химическим воздействиям — материал не корродирует даже в условиях постоянной сырости

Ограничения применения

Коробка уравнивания потенциалов (КУП) ПРОМРУКАВ 80-0860с-у не предназначена для наружной установки или мест с прямым контактом с водой — степень защиты IP20 не обеспечивает защиту от брызг и влаги. Также нельзя использовать её в качестве основной распределительной коробки для силовой сети — она служит исключительно для уравнивания потенциалов. Превышение максимального сечения проводника (более 10 мм²) недопустимо — это может привести к перегреву и выходу из строя контактных элементов.

Примеры использования

• В ванной комнате: соединение труб холодной и горячей воды, металлической ванны, рамы душевой кабины и сетки тёплого пола
• В сауне: связка металлических элементов печи, поручней и теплоизоляционной решётки
• В больничной палате: объединение радиаторов, труб канализации и металлических кроватей
• В бассейне: соединение металлических лестниц, ограждений и армирующих сеток

Практические советы

• Перед монтажом убедитесь, что штроба имеет достаточные размеры — внешние габариты коробки 103×103 мм требуют минимального углубления 50–55 мм
• Используйте только медные провода сечением до 10 мм² — алюминий несовместим
• Проверьте целостность всех соединений перед заделкой штробы — после замазки доступ будет затруднён
• Обязательно отметьте место установки на плане — КУП часто забывают при ремонтах, хотя является важным элементом безопасности
• При использовании нескольких коробок — соедините их между собой медным проводом 10 мм², чтобы образовать единый контур уравнивания
